3
MANUTENZIONE
HD4070 Manuale dell’operatore 3-31

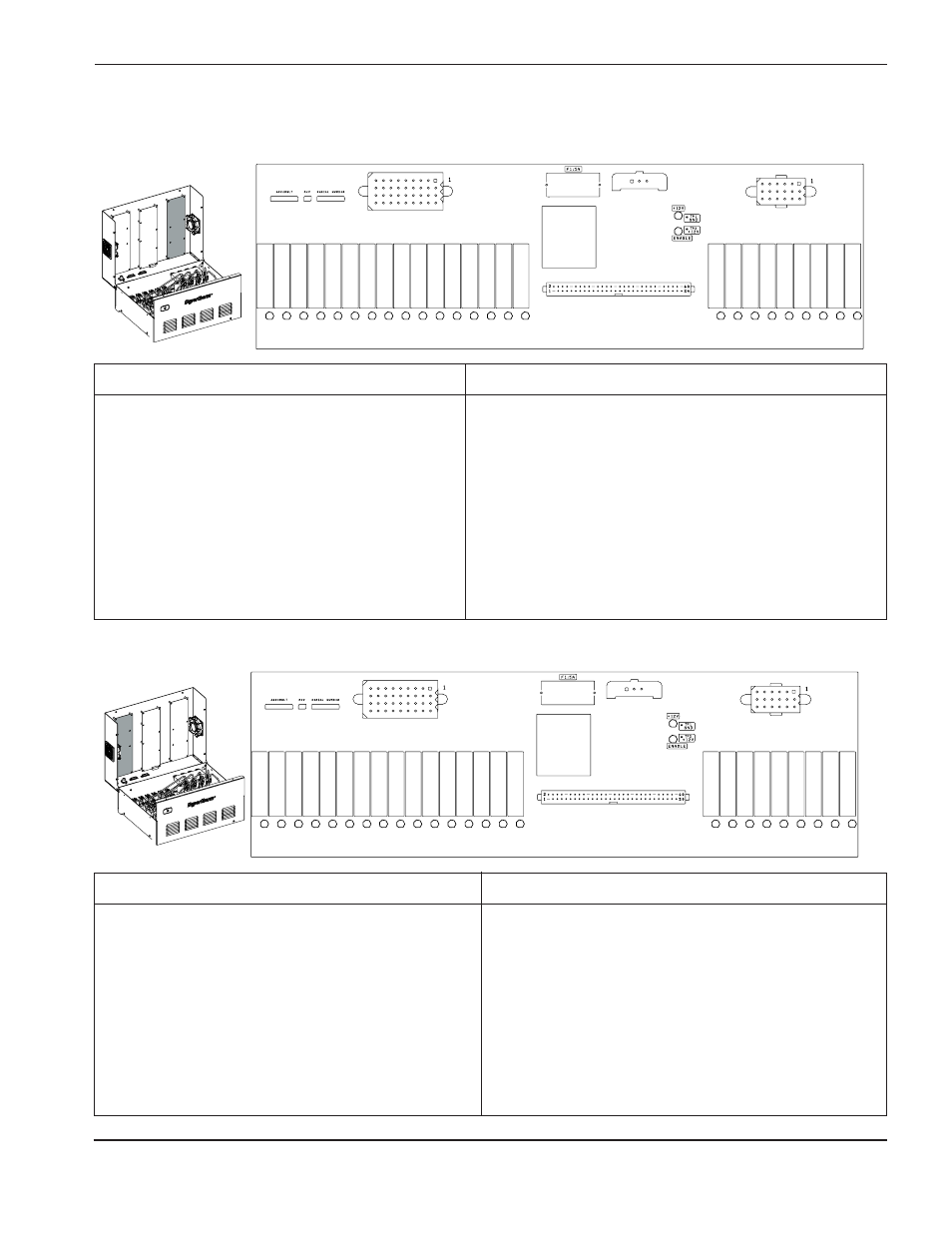

Scheda relè della consolle del gas PCB1 e PCB3 – Elenco delle descrizioni dei LED
J 3
J 1
J 2
J 4
4070 .54
D 2
D 3
D 6 D 2 1 D 2 0 D 1 9 D 1 8 D 1 7 D 1 6 D 1 5 D 1 4 D 1 3 D 1 2 D 1 1 D 1 0 D 9 D 8 D 7 D 3 0 D 2 9 D 2 8 D 2 7 D 2 6 D 2 5 D 2 4 D 2 3 D 2 2
LED Nome segnale Funzione LED Nome segnale Funzione
D2 +12 VCC LED di alimentazione D18 SV2 Ingresso H5
D6 SV11 Plasma in funzione D19 SV1 Ingresso H35
D7 SV13 Plasma ad aria in funzione D20 SV3 Ingresso CO
2
D8 SV15 Preflow plasma ad azoto D21 SV5 & SV10 Ingresso O
2
D9 SV17 Schermo in funzione D22 MV2 Chiusa Plasma in funzione – Azoto / Aria
D10 SV18 Scherno ad Azoto in funzione D23 MV2 Aperta Plasma in funzione – Azoto / Aria
D11 SV16 Preflow plasma ad aria D24 MV1 Aperta Plasma in funzione
D12 SV14 Preflow plasma D25 MV1 Chiusa Plasma in funzione
D13 SV12 Plasma ad azoto in funzione D26 SV23, 24, 25, 26 Selezione torcia
D14 SV8 H35 e H5, D27 SV21 Preflusso schermo azoto
doppia protezione dai guasti D28 SV20 Preflow schermo
D15 SV7 Ingresso aria D29 SV19 Schermo ad aria in funzione
D16 SV6 Ingresso azoto D30 SV22 Preflow schermo ad aria
D17 SV4 & SV9 Ingresso CH
4
J 3
J 1
J 2
J 4
4070 .54
D 2
D 3
D 6 D 2 1 D 2 0 D 1 9 D 1 8 D 1 7 D 1 6 D 1 5 D 1 4 D 1 3 D 1 2 D 1 1 D 1 0 D 9 D 8 D 7 D 3 0 D 2 9 D 2 8 D 2 7 D 2 6 D 2 5 D 2 4 D 2 3 D 2 2
LED Nome segnale Funzione LED Nome segnale Funzione
D2 +12 VCC LED di alimentazione D18 MV3 Aperta Preflow plasma
D6 MV5 Aperta Schermo in funzione D19 MV3 Chiusa Preflow plasma
D7 MV6 Aperta Schermo in funzione – Azoto / Aria D20 MV4 Chiusa Preflow plasma – Azoto / Aria
D8 MV7 Aperta Preflusso schermo D21 Dispositivo di accensione Torcia 1
D9 MV8 Aperta Preflusso schermo – Azoto / Aria D22 SV34 Presa d’aria – Torcia 2
D10 SV36 Preflusso schermo Torcia 2 D23 Non utilizzato
D11 MV8 Chiusa Preflusso schermo – Azoto / Aria D24 SV32 Flusso di taglio plasma – Torcia 2
D12 MV7 Chiusa Preflusso schermo D25 SV33 Preflow plasma – Torcia 2
D13 MV6 Chiusa Schermo in funzione – Azoto / Aria D26 SV35 Flusso di taglio schermo – Torcia 2
D14 MV5 Chiusa Schermo in funzione D27 SV27 Flusso di taglio plasma – Torcia 1
D15 Dispositivo di accensione Torcia 2 D28 SV28 Preflow plasma – Torcia 1
D16 SV31 Preflusso schermo Torcia 1 D29 SV30 Flusso di taglio schermo – Torcia 1
D17 MV4 Aperta Preflow plasma – Azoto / Aria D30 SV29 Presa d’aria – Torcia 1
PCB3
PCB1
