MANUTENZIONE
HD4070 Manuale dell’operatore 3-47
Scheda di controllo del THC

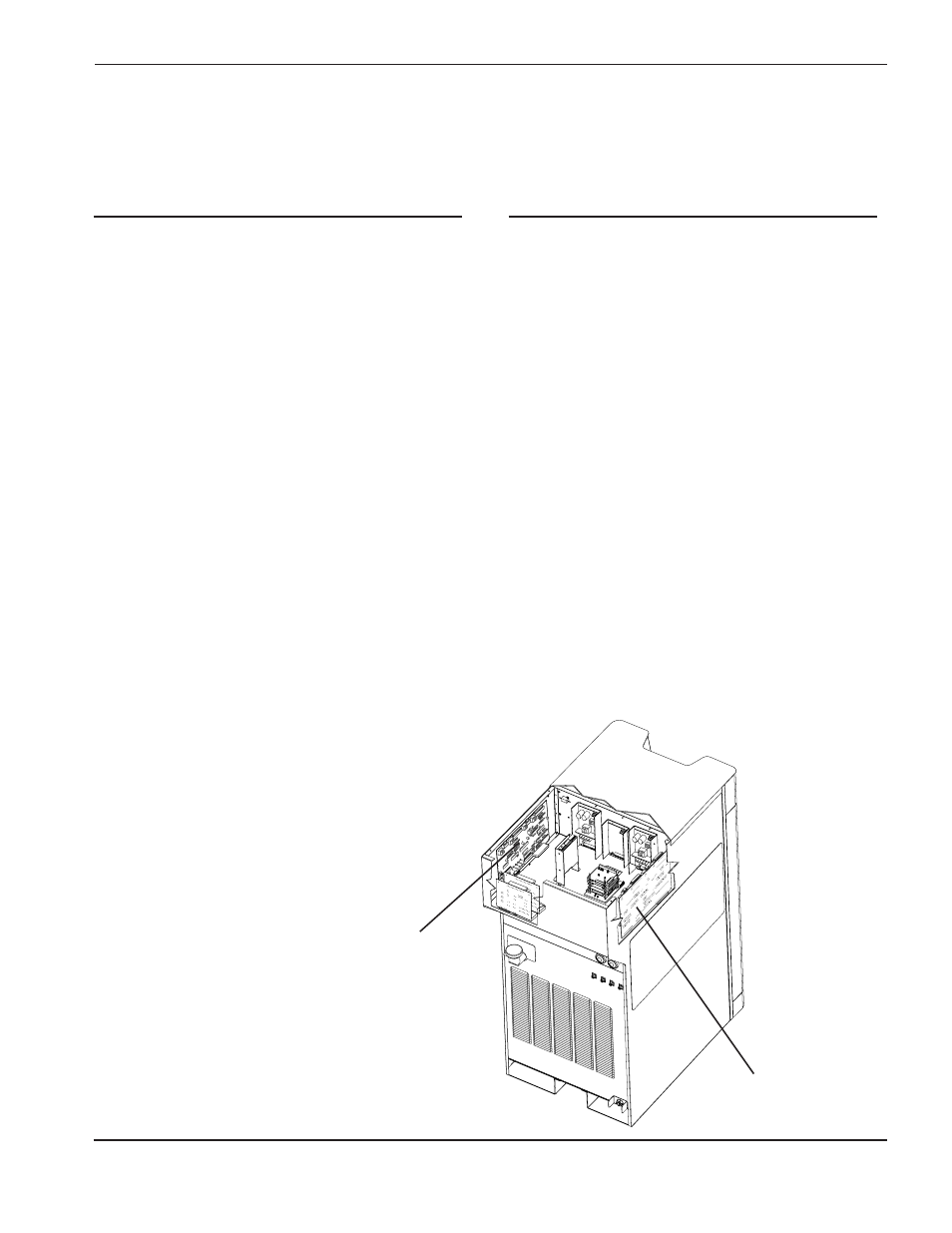

I seguenti LED si trovano sulla scheda di controllo all’interno del quadro di comando. Vedere la figura sotto per la
posizione.
LED Funzione del segnale Stato
D9 – ingresso inizio ciclo Off
D10 – altezza automatica on/off Off
D11 – ingresso di riserva Off
D12 – ingresso di riserva Off
D13 – ingresso sincronizzazione IHS Off
D14 – ingresso di riserva Off
D15 – cavo macchina On
D17 – ingresso trasferimento Off
D18 – ingresso arco pilota Off
D19 – contatto ugello Off
D20 – ingresso di riserva Off
D21 – selezione torcia 1 Off
D22 – selezione torcia 2 Off
D23 – cavo plasma On
D25 – uscita movimento macchina Off
D26 – uscita errore THC Off
(Acceso in caso d’errore)
D27 – uscita arco pilota Off
D28 – risalita completa On
D29 – uscita di riserva Off
D30 – IHS completo Off
D31 – errore n°1 (non funzionale) On
D32 – uscita inizio plasma Off
D33 – uscita fermo accensione Off
D34 – uscita sfondamento completato Off
D35 – uscita di riserva Off
D36 – uscita di riserva Off
D37 – uscita di riserva Off
D38 – errore n°2 (non funzionale) On
LED Funzione del segnale Stato
D41 – +24 V On
D42 – -12 V On
D43 – +12 V On
D44 – +5 V On
D45 – interruttore di risposta 1 Off
(risposta definibile dall’utente)
D46 – interruttore di risposta 2 Off
(risposta definibile dall’utente)
D47 – interruttore di risposta 3 Off
(risposta definibile dall’utente)
D48 – sensore d’urto (utilizzi futuri) Off
D49 – posizione di partenza
momentaneamente On,
quindi Off
D50 – interruttore limite inferiore Off
D51 – controllo corrente motore On
D52 – risposta interruttore 4 Off
D53 – ID comando 1 Off
D54 – ID comando 2 On
D55 – ID comando 4 Off
D56 – ingresso di riserva Off
D57 – comando motore installato On
D58 – codificatore A On o Off
D59 – codificatore B On o Off
Cntrl box
Scheda di controllo THC 1
Scheda di controllo THC 2
