MANUTENZIONE
3-12 HD4070 Manuale dell’operatore
Misurazione della potenza
Nota: Controllare le linee nel seguente ordine
Da U a V
Da U a W
Da V a W
Controllare da ciascuna linea alla terra. Se
una linea è maggiore del 10% rispetto alle
altre due, posizionare la sua fase su U.

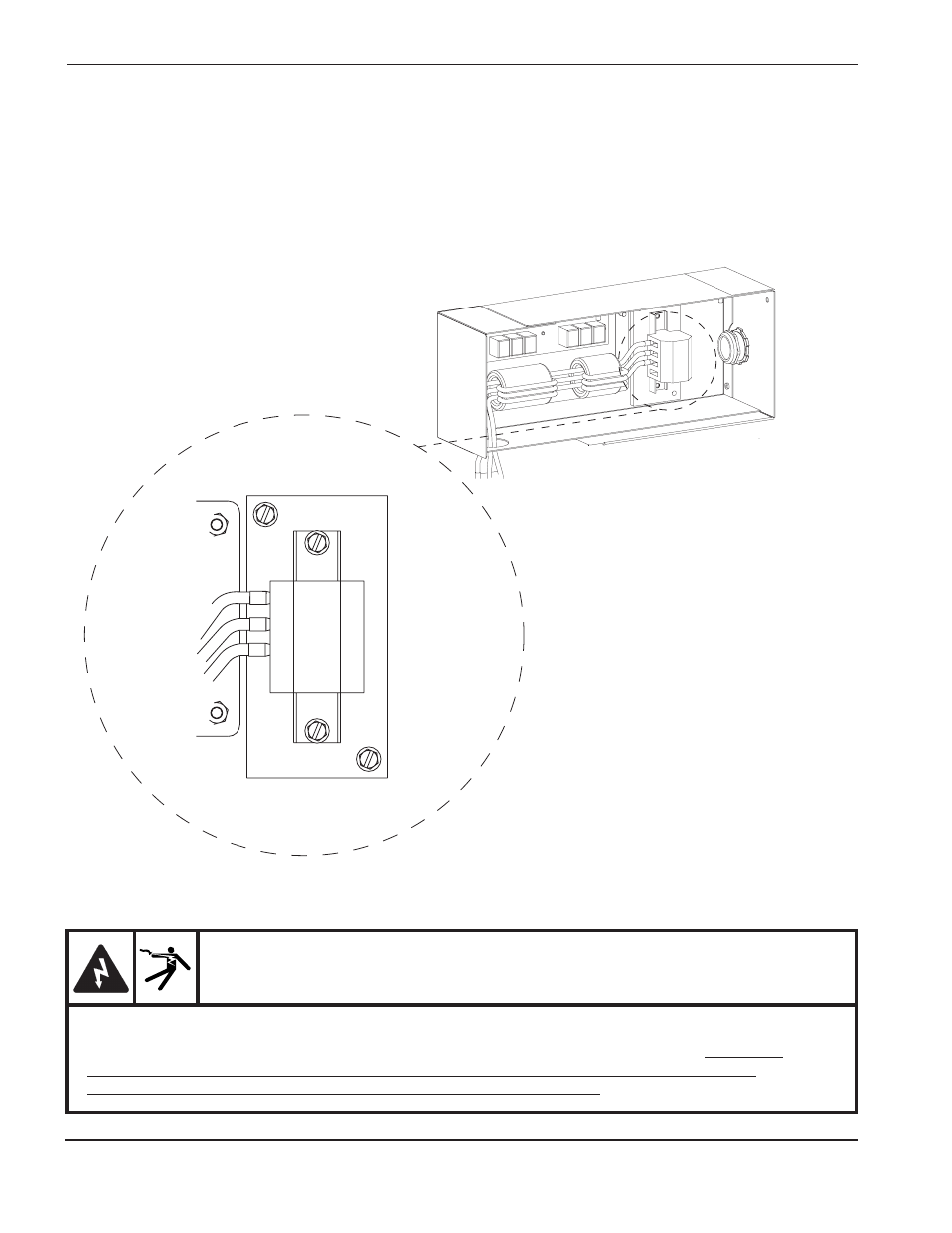

5. Misurare la tensione tra i terminali W, V e U del TB1 posizionati sul lato destro dell’alimentatore. Vedere la figura
sopra. Se necessario, fare anche riferimento allo schema elettrico riportato nella Sezione 7. La tensione tra due
qualsiasi dei tre terminali deve essere uguale alla tensione di alimentazione. Se si verifica un problema a questo
punto, scollegare l’alimentazione di rete e controllare le connessioni , il cavo di alimentazione, ed i fusibili
sull’interruttore di linea. Riparare o sostituire tutti i componenti difettosi.
AVVERTENZA
Sul contattore è presente la tensione di linea dopo l’accensione (posizione ON) dell’interruttore di
linea, anche se il disgiuntore di circuito sull’alimentatore è spento (posizione OFF). Fare molta
attenzione quando si misura la tensione primaria in queste zone. Le tensioni presenti sulla
morsettiera e sui contattori possono provocare ferite od essere letali.
