FUNZIONAMENTO
0.1
HD4070 Manuale dell’operatore 2-11
RIEMPIMENTO TUBI GAS
THC
AUTO
/MAN
13
ARCO PILOTA ASSENTE 13
PRONTO 13
TENS
ARCO
++ TENS
ARCO
– –
CNC
TORCIA 1
ACCIAIO INOX
IMP TENS ARCO: 163.5 V
GAS INGRESSO: H35 N2
VEL TAGLIO: 1625 MM/M
15 MM
200 CORRENTE ALTEZZA TAGLIO: 4.2 MM
NUOVO
PROCESS
THC
AUTO
/MAN TENS
ARCO
++ TENS
ARCO
– –
SUCC
NUOVO
PROCESS
THC
AUTO
/MAN TENS
ARCO
++ TENS
ARCO
– –
SUCC
SUCC
TORCIA 1
ACCIAIO INOX
IMP TENS ARCO: 163.5 V
GAS INGRESSO: H35 N2
VEL TAGLIO: 1625 MM/M
15 MM
200 CORRENTE ALTEZZA TAGLIO: 4.2 MM
NUOVO
PROCESS
TORCIA 1
ACCIAIO INOX
IMP TENS ARCO: 163.5 V
GAS INGRESSO: H35 N2
VEL TAGLIO: 1625 MM/M
15 MM
200 CORRENTE ALTEZZA TAGLIO: 4.2 MM

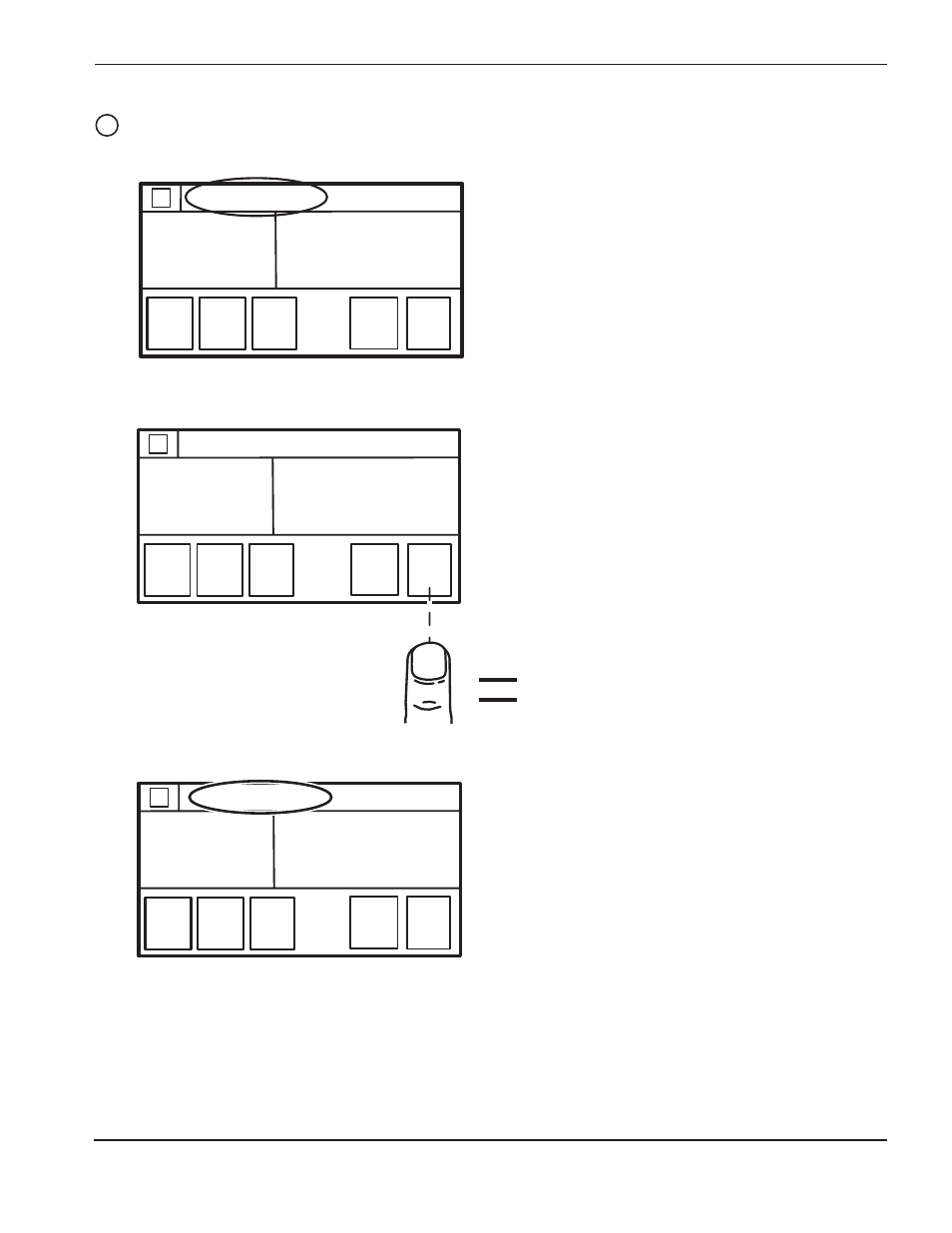

Schermi di funzionamento del sistema 4
Quando compare lo schermo 13 per la prima volta,
il sistema spurga tutti i condotti del gas.
Dopo lo spurgo dei condotti del gas, lo schermo
visualizza la scritta PRONTO, indicando che
l’alimentatore è pronto a ricevere il segnale di avvio
dal CNC.
Lo schermo 13 fornisce le informazioni sul processo
in modo che l’operatore possa visualizzare i
parametri in uso.
I codici di errore sono visualizzati nella parte
superiore dello schermo. Il sistema cancella alcuni
codici di errore e ritorna nello stato PRONTO. Altri
codici di errore richiedono che l’operatore spenga
l’alimentatore, esegua la manutenzione correttiva e
quindi riaccenda l’alimentatore.
Un elenco completo dei codici di errore e delle
azioni correttive è riportato nella Sezione 3,
“Manutenzione.”
Inglese del manuale, Maintenance.
Il display passa quindi alla visualizzazione
dello schermo 14.
