7
MANUTENZIONE
HD4070 Manuale dell’operatore 3-45

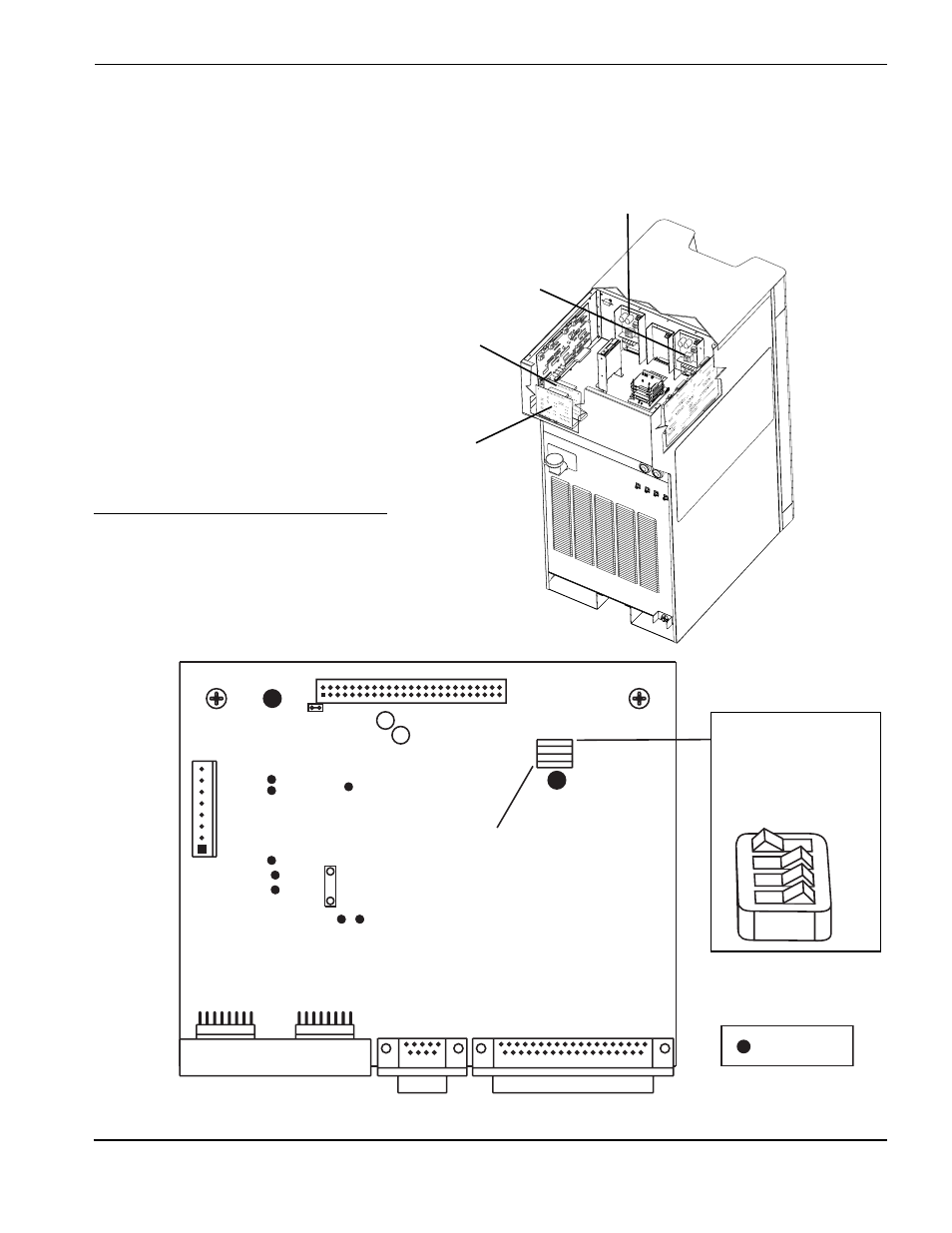

Scheda azionamento THC
Spie di stato durante l’accensione normale.
I seguenti LED sono posizionati sulla scheda
dell’azionamento all’interno del quadro di comando.
LED Funzione del segnale Funzione
D1 Comando attivo On
D15 Freno rilasciato On
D16 Su Off
D17 Giù Off
THC.59
= ON
4) RESERVED FOR FUTURE USE
OFF=NORMAL DOWN
ON=LIMITED DOWN
3) LIMITED DOWN SPEED
OFF=HYDEF
ON=CONVENTIONAL
2) CONVENTIONAL/HYDEF RESOLUTION
OFF=FAST
ON=SLOW
1) FAST/SLOW RESPONSE
4 3 2 1
OFF S1
MOTOR DRIVE PCB
+24V
-12V
+12V
+5V
ACTIVE
DRIVE
GND
1
1
1 1
TP5
U9
TP8 TP7
TP6
TP2
TP4
TP1
J1
JP5
JP1
D1
U8
P1 P2
J2
DC POWER IN
TO LIFTER I/O CABLE TO MOTOR
R
TP3
SET CURRENT
5V = 3A
041511
R
D15
D16
G
D17
R
DOWN
UP
BRAKE
1 2
3 4
Cntrl box
THC 2
Figura del quadro
di comando
Alimentatore THC 1 (vedere pagina seguente)
Alimentatore THC 2
THC 1
Configurazione degli
interruttori DIP per il taglio
HyDefinition:
1) ON
2) OFF
3) OFF
4) OFF
