MANUTENZIONE
7/7/00
Command THC
(
Robotizzato)
Manuale di istruzioni
5-9

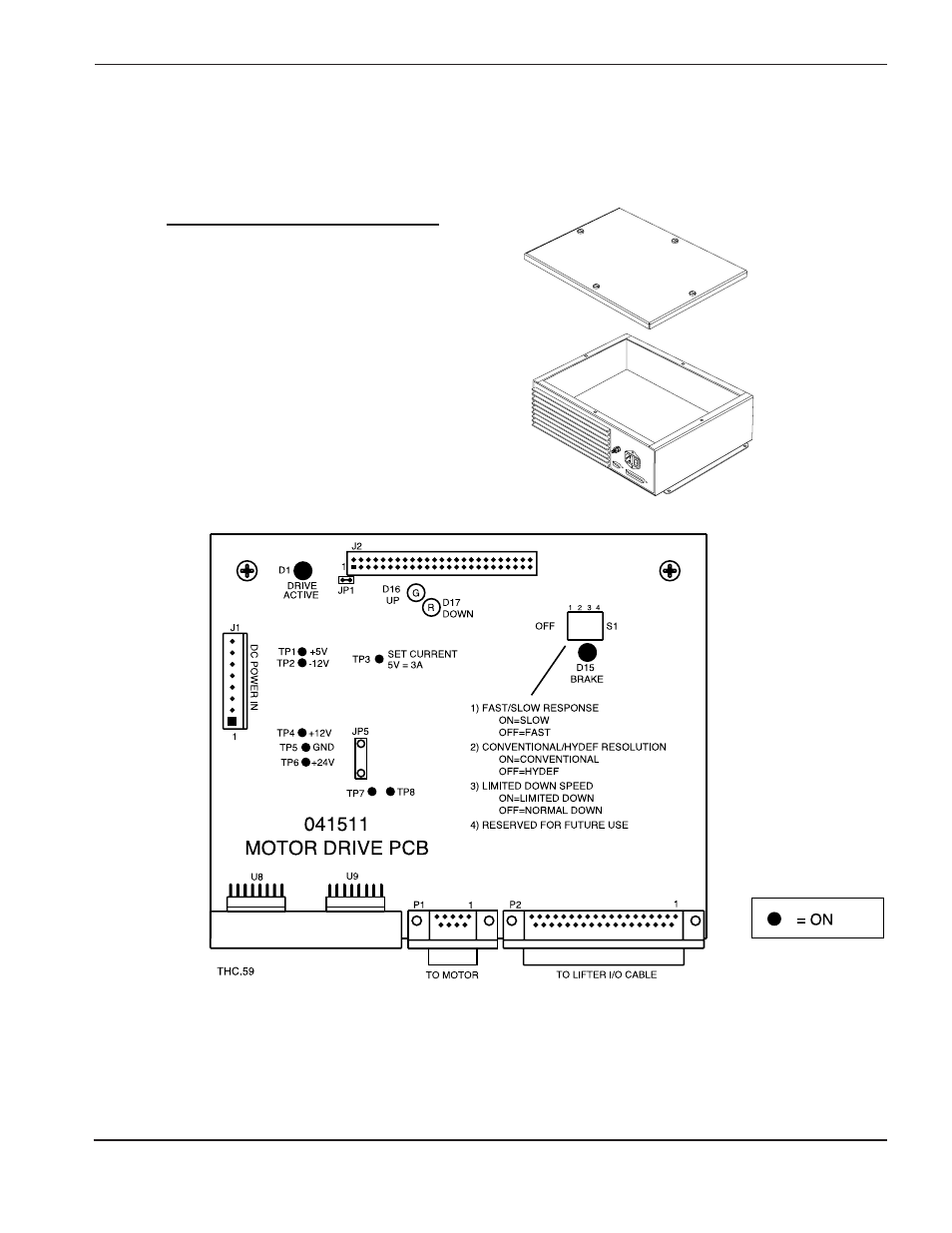

Figura 5-3
Scheda a circuito stampato Motor Drive
Spie di stato della scheda dell’azionamento del motore durante l’accensione normale
I seguenti LED si trovano sulla scheda a circuito stampato Motor Drive, all’interno del modulo di controllo. Vedere
la figura 5-3.
LED
Funzione del segnale Stato
D1
Comando attivo
On
D15
Freno rilasciato
On
D16
Su
Off
D17
Giù
Off
