INSTALLAZIONE
6
Command THC ( Robotizzato) Manuale di istruzioni 3-29
Codice articolo Lunghezza
123018 25 ft./7.6 m
123019 50 ft./15.2 m
THC.83
Connettore tipico
Numero Nome Numero
piedino Colore Nome segnale Funzione segnale piedino
1 Ingresso Nero RX - Ricevitore invertitore seriale RS-422. TX - 1 Uscita
2 Verde Ricevitore + Ricevitore non-invertitore seriale RS-422. Trasmettitore + 2
6 Uscita Nero TX - Uscita trasmettitore invertitore seriale RS-422. RX - 6 Ingresso
3 Bianco Trasmettitore + Uscita trasmettitore non-invertitore seriale RS-422. Ricevitore + 3
5 Uscita Nero 12 VDC Common 12 VCC, 500 mA massimo. 5 Ingresso
Comune 12 VCC
9 Rosso 12 VCC + 9
4,7,8 Non collegato 4,7,8
Modulo di controllo THC Pannello di controllo mobile

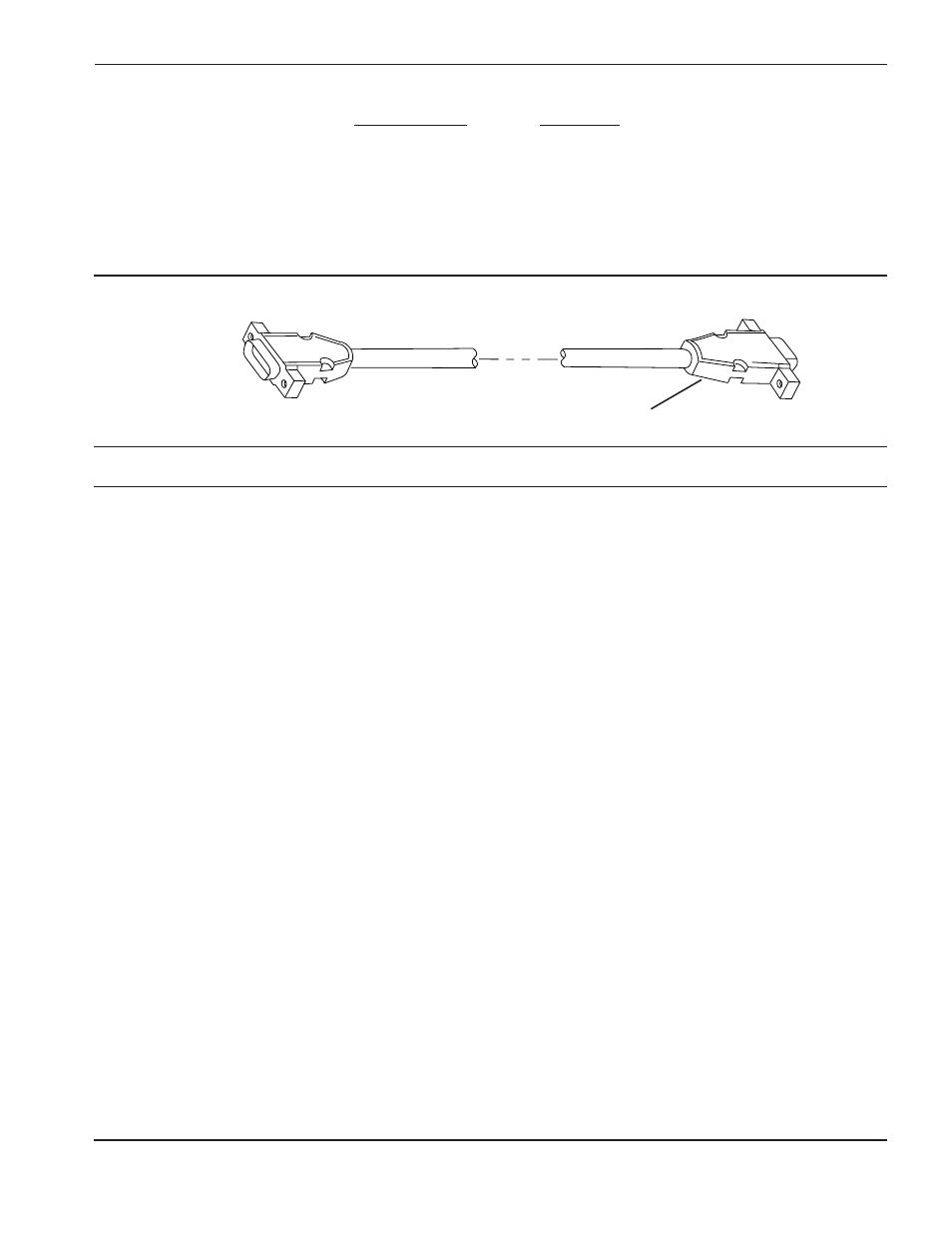

Figura 3-18 Cavo d’interfaccia del pannello portatile – Codici articolo ed elenco dei segnali
