Gruppo interfaccia plasma -4 – Hypertherm THC Robotic System Manuale d'uso
Pagina 25
Advertising
INSTALLAZIONE
7/7/00
3-4
Command THC
(
Robotizzato)
Manuale di istruzioni
Gruppo interfaccia plasma
• Montare il gruppo interfaccia plasma vicino all’alimentatore plasma per una facile connessione dei cavi che
trasportano i segnali di controllo e di processo tra le due unità. L’unità può venire montata in qualsiasi
posizione. Il gruppo è provvisto di due fori di montaggio del diametro di n°8. Vedere Figura 3-2.

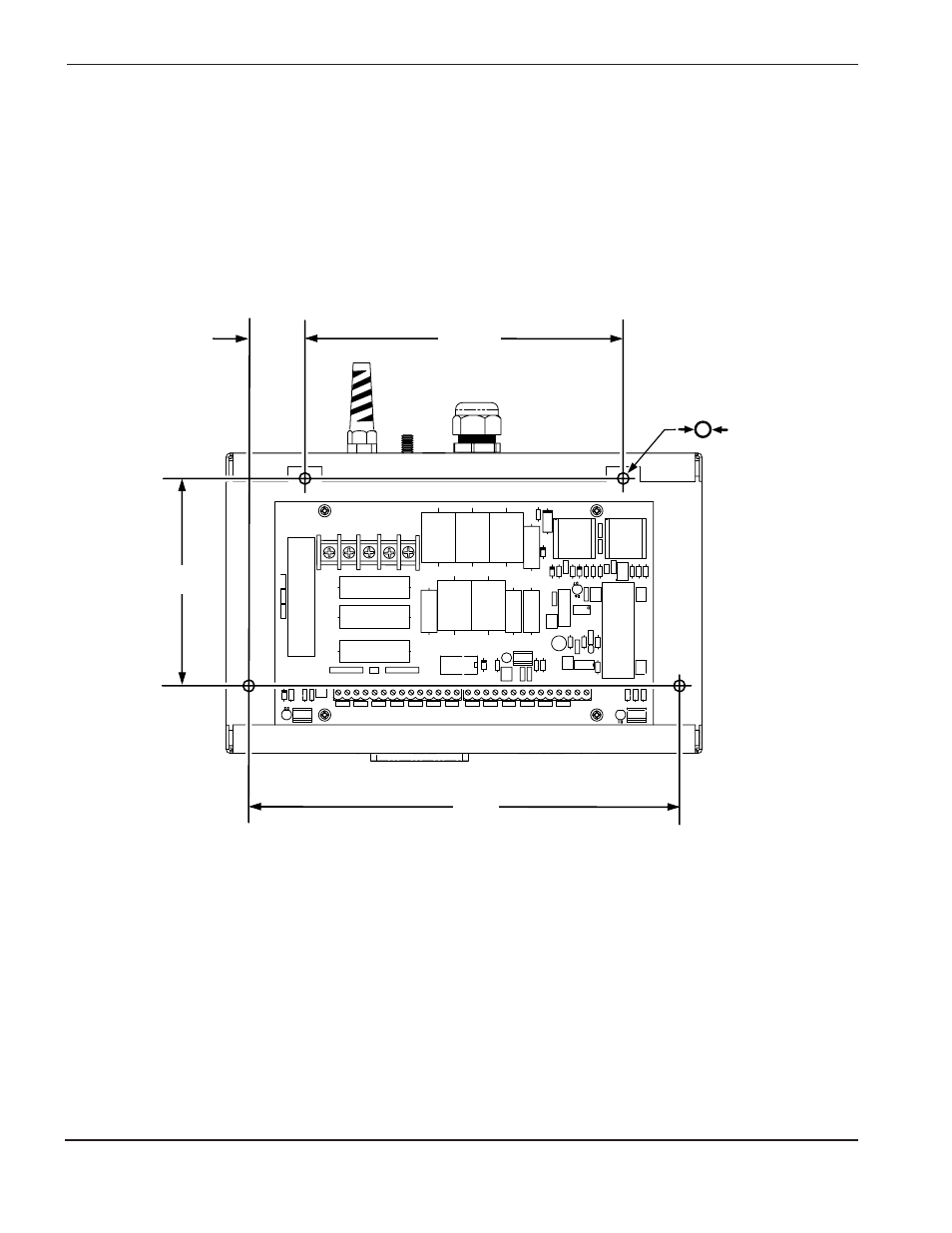

Figura 3-2
Supporto gruppo interfaccia plasma THC
THC.99
0.25"
(6 mm)
7.0"
(178 mm)
4.6"
(117 mm)
9.5"
(241 mm)
1.25"
(32 mm)
