INSTALLAZIONE
6
3-26 Command THC ( Robotizzato) Manuale di istruzioni
Codice articolo Lunghezza
123209 5 ft./1.5 m
123210 10 ft./3 m
123211 15 ft./4.6 m
123212 20 ft./6.1 m
123022 25 ft./7.6 m
123213 30 ft./9.1 m
123214 35 ft./10.6 m
Codice articolo Lunghezza
123215 40 ft./12.2 m
123216 45 ft./13.7 m
123023 50 ft./15.2 m
123217 75 ft./23 m
123218 100 ft./30.5 m
123219 125 ft./38 m
123220 150 ft./45.6 m
THC.84
Notas
Numero Nome Numero pàgina
piedino Colore Nome segnale Funzione segnale piedino 3-25
1 Ingresso Nero RX - Ricevitore invertitore seriale RS-422. TX - 1 Uscita
20 Rosso Ricevitore + Ricevitore non-invertitore seriale RS-422. Trasmettitore + 20
2 Uscita Nero TX - Trasmettitore invertitore seriale RS-422. RX - 2 Ingresso
21 Verde Trasmettitore + Trasmettitore non-invertitore seriale RS-422. Ricevitore + 21
*
3 Ingresso Nero Machine Cable - Riconoscimento cavo macchina utilizzato per verificare l’installazione 3 Uscita 3
22 Blu Cavo macchina + del cavo d’interfaccia macchina sul CNC. 22
5 Ingresso Nero IHS Sync - La sincronizzazione IHS impedisce l’innesco dell ma consente 5 Uscita 2
24 Marrone Sincronizzazione IHS + il pre-flusso del gas. 24
*
8 Ingresso Rosso Auto Height On/Off - L’altezza automatica On/Off abilita o disabilita la funzione di rilevamento automatico 8 Uscita 2
27 Verde Altezza automatica On/Off + dell’altezza. L’altezza automatica è disabilitata quando l’ingresso è attivo. 27
*
9 Ingresso Rosso Cycle Start - Inizio ciclo (inizio plasma) avvia i cicli programmati. 9 Uscita 2
28 Blu Inizio ciclo + Per attivare questo ingresso il CNC deve chiudere un contatto. 28
10 Uscita Rosso IHS Complete - Il segnale IHS completo inviato al CNC consente di sincronizzare le installazioni 10 Ingresso 1
29 Giallo IHS completo + di più torce. Quando tutte le torce collegate sono in posizione, il segnale 29
di ingresso IHS sinc. viene disattivato per consentire l’innesco della torcia.
12 Uscita Rosso Retract Complete - L’uscita del segnale di risalita completa verifica sul CNC che la risalita della torcia 12 Ingresso 1
31 Arancione Risalita completa + sia completata e che sia possibile passare alla successiva posizione di partenza. 31
13 Uscita Verde Pilot Arc - L’uscita del segnale di arco pilota verifica che sul CNC sia stato generato 13 Ingresso 1
32 Bianco Arco pilota + un arco pilota. 32
14 Uscita Verde THC Error - L’uscita del segnale di errore THC avverte il CNC della presenza di un errore. 14 Ingresso 1
33 Blu Errore THC + 33
*
15 Uscita Verde Machine Motion - L’uscita del segnale di movimento macchina verifice sul CNC che sia trascorso il ritardo di 15 Ingresso 1
34 Giallo Avanzamento macchina + dsfondamento e sollecita il CNC ad iniziare il movimento della macchina utensile di taglio. 34
*
16 Ingresso Verde Ext Emergency Interlock - Consente l’installazione di un interruttore d’emergenza esterno (normalmente chiuso). 16 Uscita 4
35 Marrone Interruttore d’emergenza 35
esterno +
18 Uscita Bianco 24 VDC Common Disponibile a 24 VCC, 500 mA massimo. 18 Ingresso 1
37 Nero Comune 24 VCC 37
24 VCC +
36 Uscita Arancione 24 VDC Common Disponibile a 24 VCC, 500 mA massimo. 36 Ingresso 1
4 Ingresso Nero Spare 3 - Riservato 4 Uscita
23 Giallo Riserva 3 + 23
6 Ingresso Nero Spare 2 - Riservato 6 Uscita
25 Arancione Riserva 2 + 25
7 Ingresso Rosso Spare 1 - Riservato 7 Uscita
26 Bianco Riserva 1 + 26
11 Uscita Rosso Spare 1 - Riservato 11 Ingresso
30 Marrone Riserva 1 + 30
17 Verde Non utilizzato 17
19 Non collegato 19
* Connessioni minime necessarie per il funzionamento corretto del Command THC
Modulo di controllo THC CNC

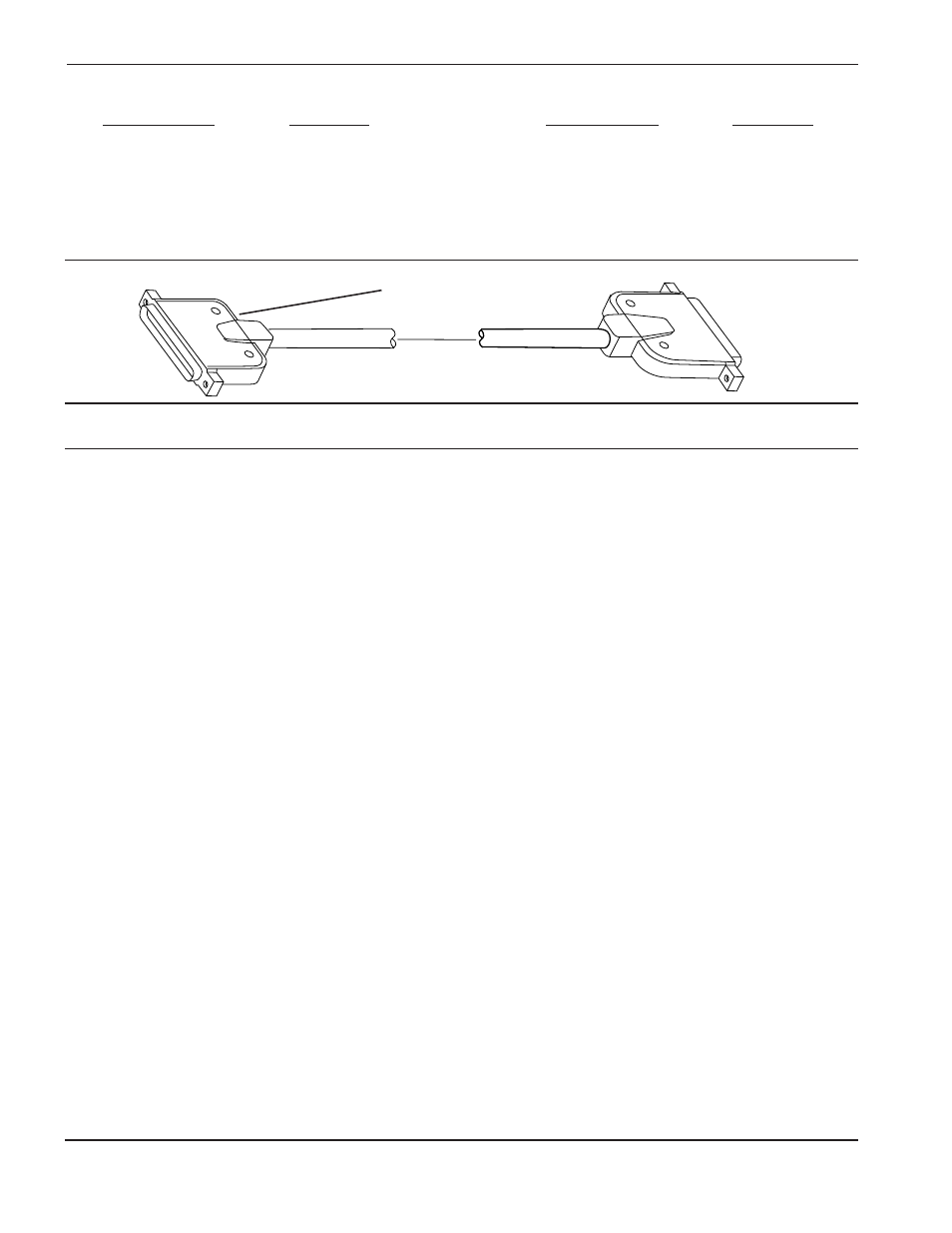

Figura 3-16 Cavo di interfaccia macchina – Codici articolo ed elenco dei segnali
