Hypertherm THC Robotic System - Manuale (Pagina 32)

INSTALLAZIONE
6
Command THC ( Robotizzato) Manuale di istruzioni 3-11
Modulo di
controllo THC
Gruppo sollevamento
per robot
Gruppo di
interfaccia
plasma

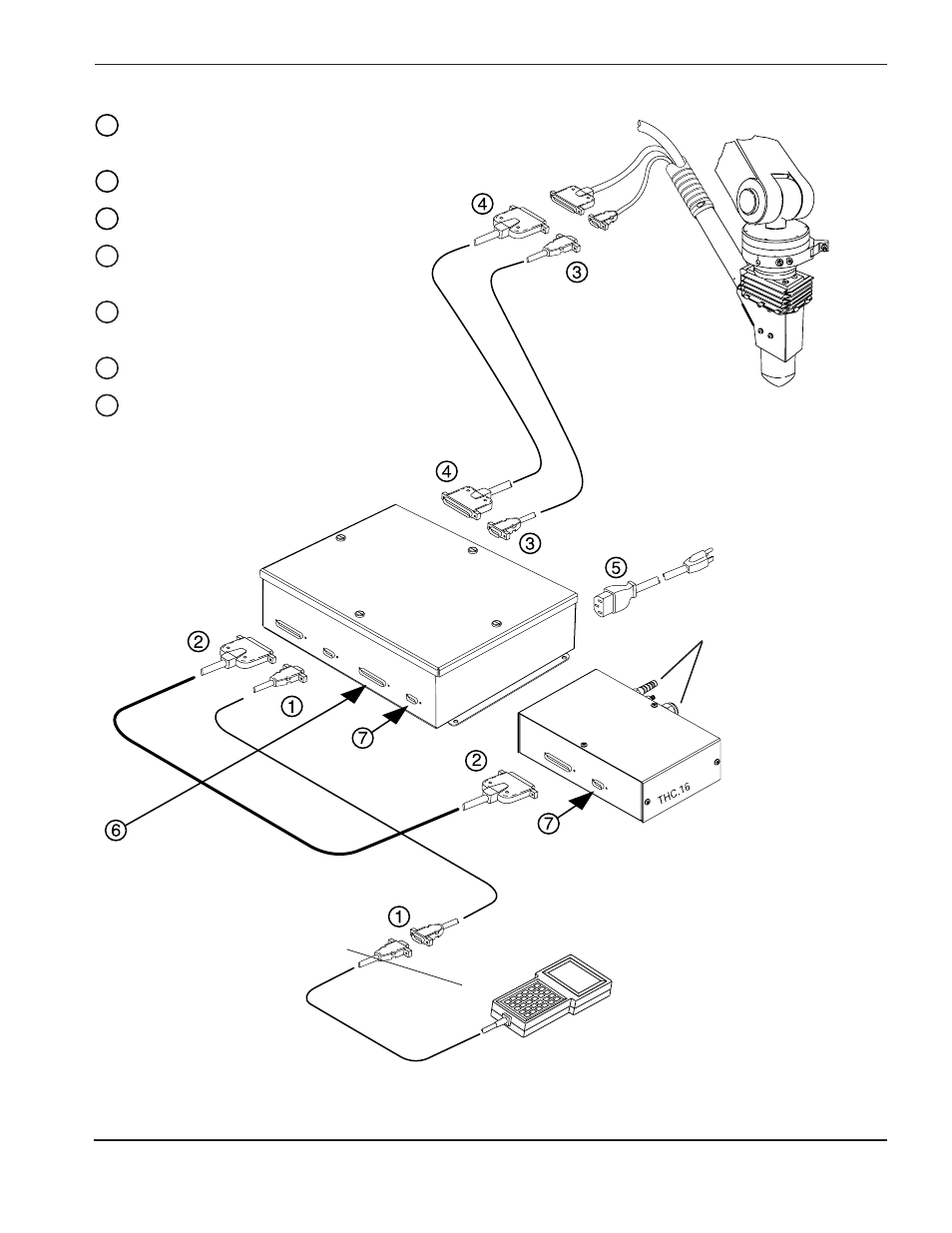

Figura 3-5 Cablaggio del THC System
Pannello di controllo
mobile opzionale
Cavo interfaccia alimentatore con cavo Prolunga
opzionale per il pannello di controllo mobile
Cavo di interfaccia plasma
Cavo dell’azionamento del motore
Cavo di interfaccia I/O del gruppo
di sollevamento
Cavo di alimentazione
(quello raffigurato è da 115 VCA)
Cavo di interfaccia macchina
Non utilizzato 7
6
5
4
3
2
1
Consultare le Sezioni
3a-3h (Command THC
(X-Y) Manuale di
istruzioni 802784) per
istruzioni di installazione
dettagliate.
