Electrosurgical Analyzer
Test sull’ESU con l’analizzatore
21
Misurazione della corrente di dispersione con
apparecchiatura ad alta frequenza collegata
a massa
Quando l’ESU è collegata a massa, il carico di test è pari
a 200 ohm e l’ESU deve funzionare alla massima
potenza. La configurazione C di test illustrata nella
Figura 8 è conforme alle specifiche IEC 601.2.2,
sez. 19.101a, test 1, Fig. 102 e sez. 19.102, adottate in
ANSI/AAMI HF18-2001.
erj013.eps

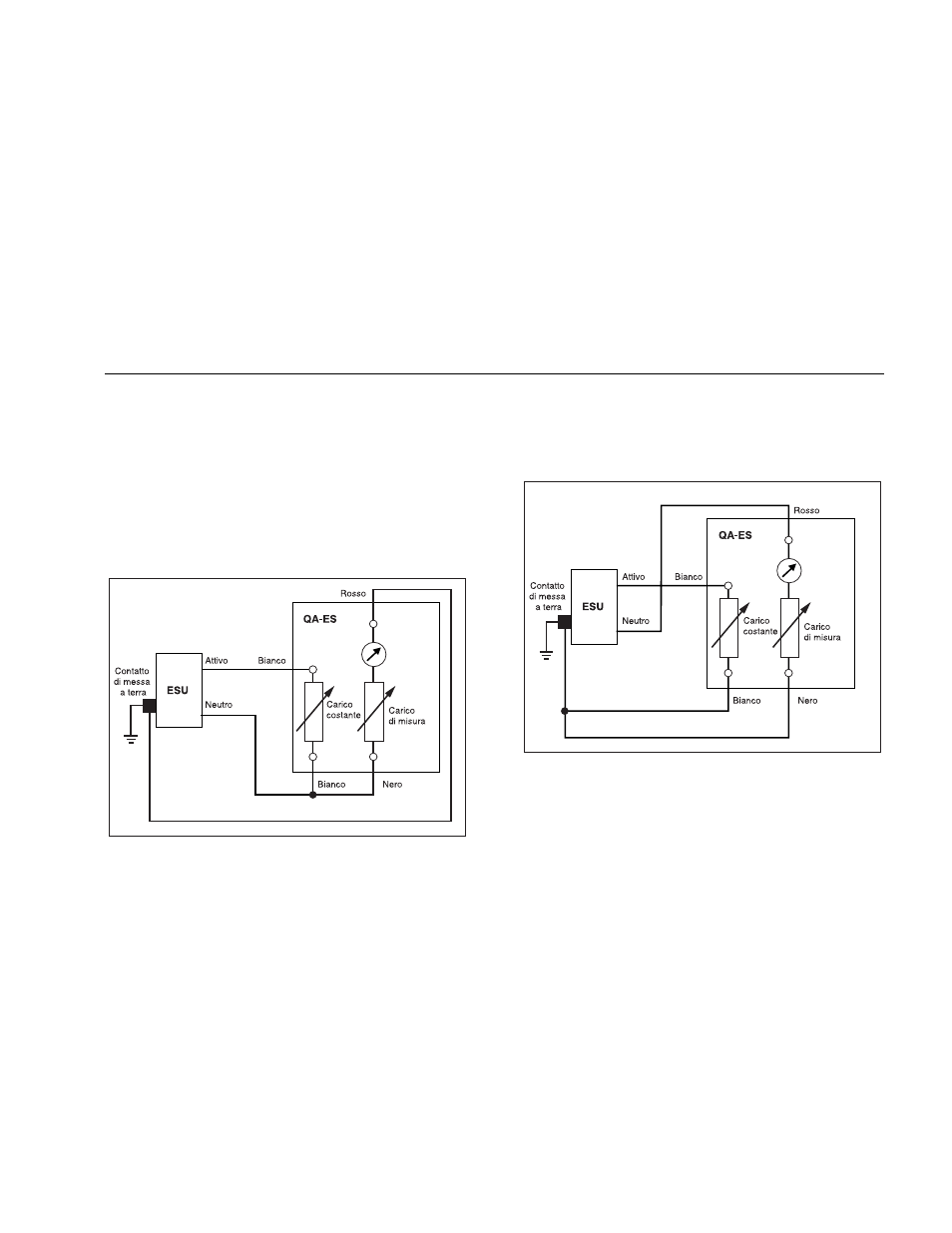

Figura 8. Configurazione C di test
La configurazione D di test illustrata nella Figura 9 è
conforme alle specifiche IEC 601.2.2, sez. 19.101a,
test 2, Fig. 103 e sez. 19.102, adottate in ANSI/AAMI
HF18-2001.
erj014.eps
Figura 9. Configurazione D di test
Test dell’allarme REM
Il test dell’allarme REM (Return Electrode Monitoring)
verifica che l’ESU emetta un segnale acustico se la
resistenza tra i due elettrodi neutri supera il limite
