Misurare la corrente
Il Prodotto può eseguire misurazioni di corrente solo cc,
solo ca e ca+cc ad un massimo di 10 mA. Per eseguire
una misura di corrente procedere come segue.
1. Premere il tasto funzione Leakage (Dispersione) dal
menu Punto-punto.
2. Premere  o  per impostare la modalità di
misurazione solo ca, solo cc o ca+cc.
3. Mettere le derivazioni di test nei jack ROSSO (V/ Ω /A )
e NERO.
4. Mettere i puntali della sonda sui due punti in cui
potrebbe scorrere la corrente sconosciuta e leggere la
misurazione sul display.
Come simulare forme d'onda ECG
Il prodotto può applicare diverse forme d'onda sugli
elettrodi di collegamento delle parti applicate. Questi
segnali vengono utilizzati per misurare i parametri di
performance dei monitor ECG e delle stampanti di ECG.
La Figura mostra le connessioni tra il Prodotto e un
monitor ECG. Per i monitor che utilizzano i connettori stile
snap, mettere l'adattatore BJ2ECG nei connettori nella
parte superiore del Prodotto e collegare le derivazioni del
monitor ai connettori a scatto sull'adattatore.
Nota
Se il monitor ECG/interprete ha elettrodi a
banana, utilizzare l'adattatore universale per
connettersi al Prodotto.
Per accedere al menu Forma d'onda simulazione ECG
mostrato nella Figura , premere . Da questo menu,
una serie di forme d'onda vengono impostate tramite F1, e
la velocità o frequenza della forma d'onda viene impostata
attraverso F2.

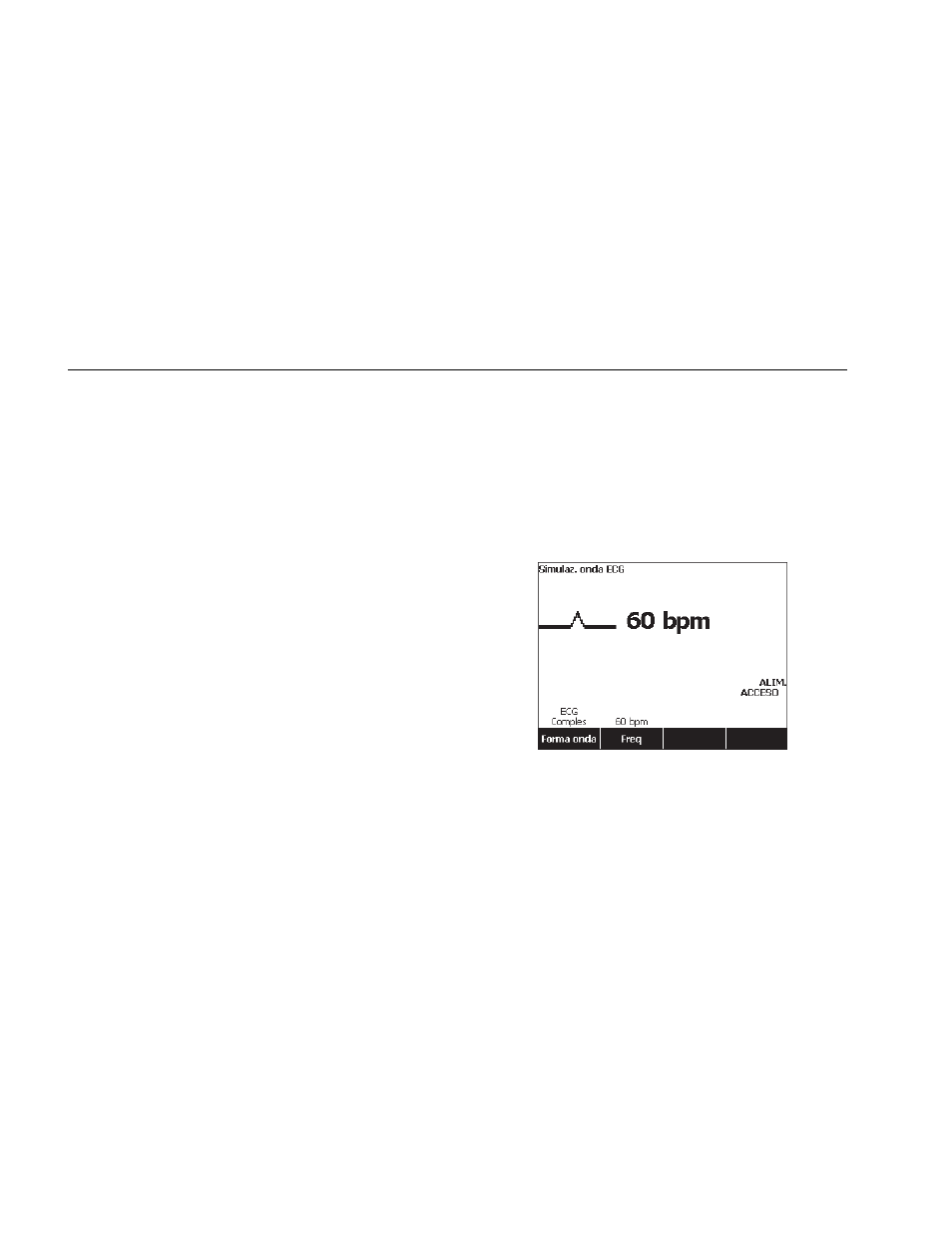

Figura 35. Menu di simulazione di forme d’onda ECG
Per generare una delle forme d'onda predefinite, premere
il tasto funzione Wave Form (Forma d'onda). Sopra la
dicitura del pulsante funzione compare una casella di
scorrimento con  accanto. Usare  o  per fare
scorrere le varie forme d'onda.
