Fluke Biomedical ESA615 - Manuale (Pagina 50)

ESA615
Manuale d'Uso
36
PARTE CONDUTTIVA
DUT_PE
PARTE APPLICATA
PE
L2
DUT_L2
DUT_L1
ALIMENTAZIONE
L1
L2
REV
POL
ALIMENTAZIONE
COLLEGATA
MD FE
DISPOSITIVO SOTTOPOSTO A TEST
PARTE
APPLICATA
fay27.eps

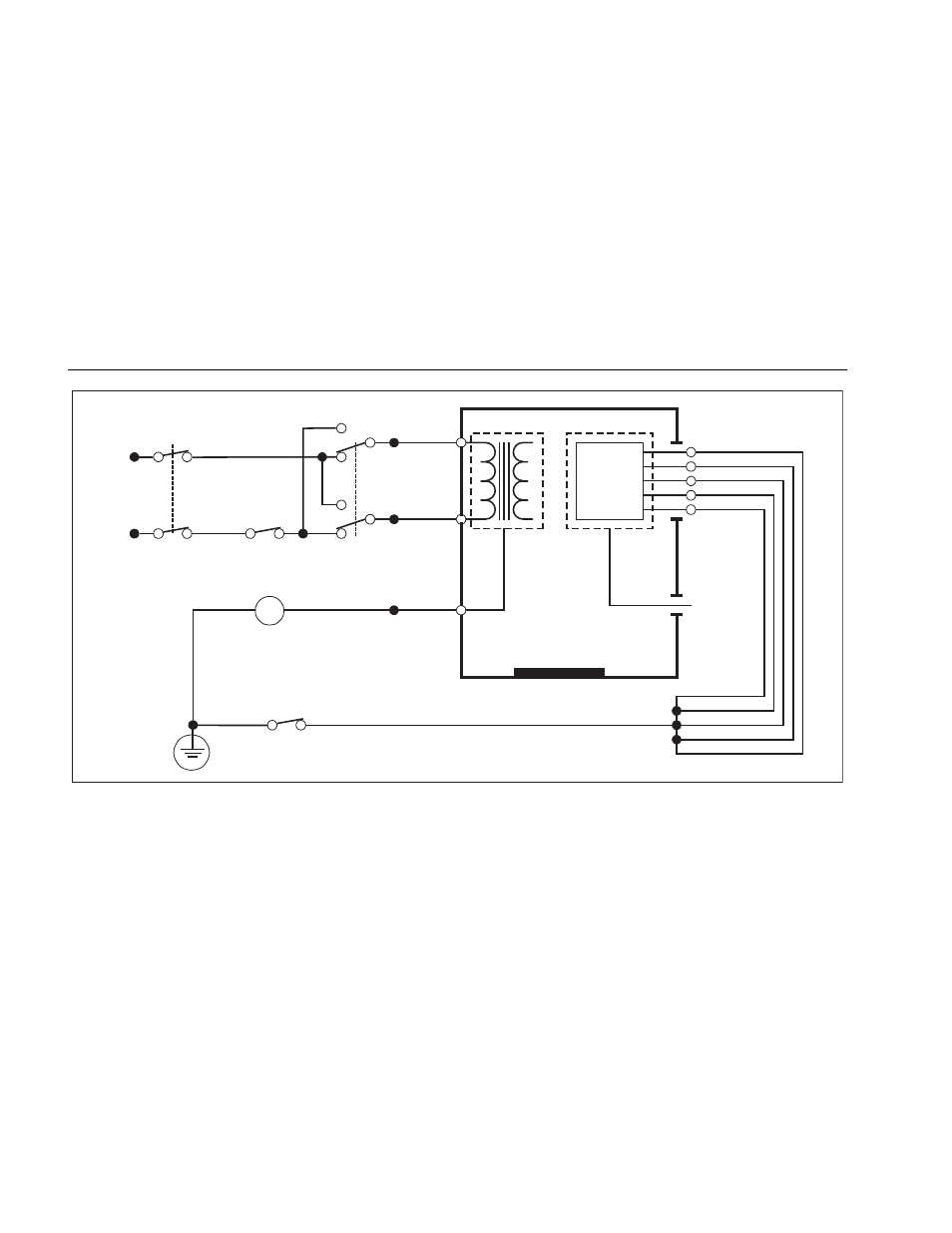

Figura 21. Test della corrente di dispersione nel conduttore di protezione
Nota
Lo schema della dispersione del cavo di messa a terra è uguale tranne che per l'assenza dell'interruttore delle parti
applicate.
