Come eseguire test di sicurezza elettrica
41
Test di dispersione da elettrodo a elettrodo
(ausiliaria paziente)
Nota
Il test della corrente di dispersione da elettrodo a
elettrodo (ausiliaria paziente) è disponibile
quando lo standard selezionato è IEC60601 o
ANSI/AAMI ES1-1993.
Per misurare la corrente di dispersione attraverso ogni
parte applicata o derivazione e combinazione di
connessioni di derivazioni (tutte le altre o tra due),
premere il tasto funzione Lead to Lead (Elet su elett) dal
menu principale Test di dispersione mostrato nella Figura .
La Figura mostra le connessioni elettriche tra il Prodotto e
il DUT quando si esegue un test di dispersione da
elettrodo a elettrodo (ausiliaria paziente).
Il test della corrente di dispersione da elettrodo a elettrodo

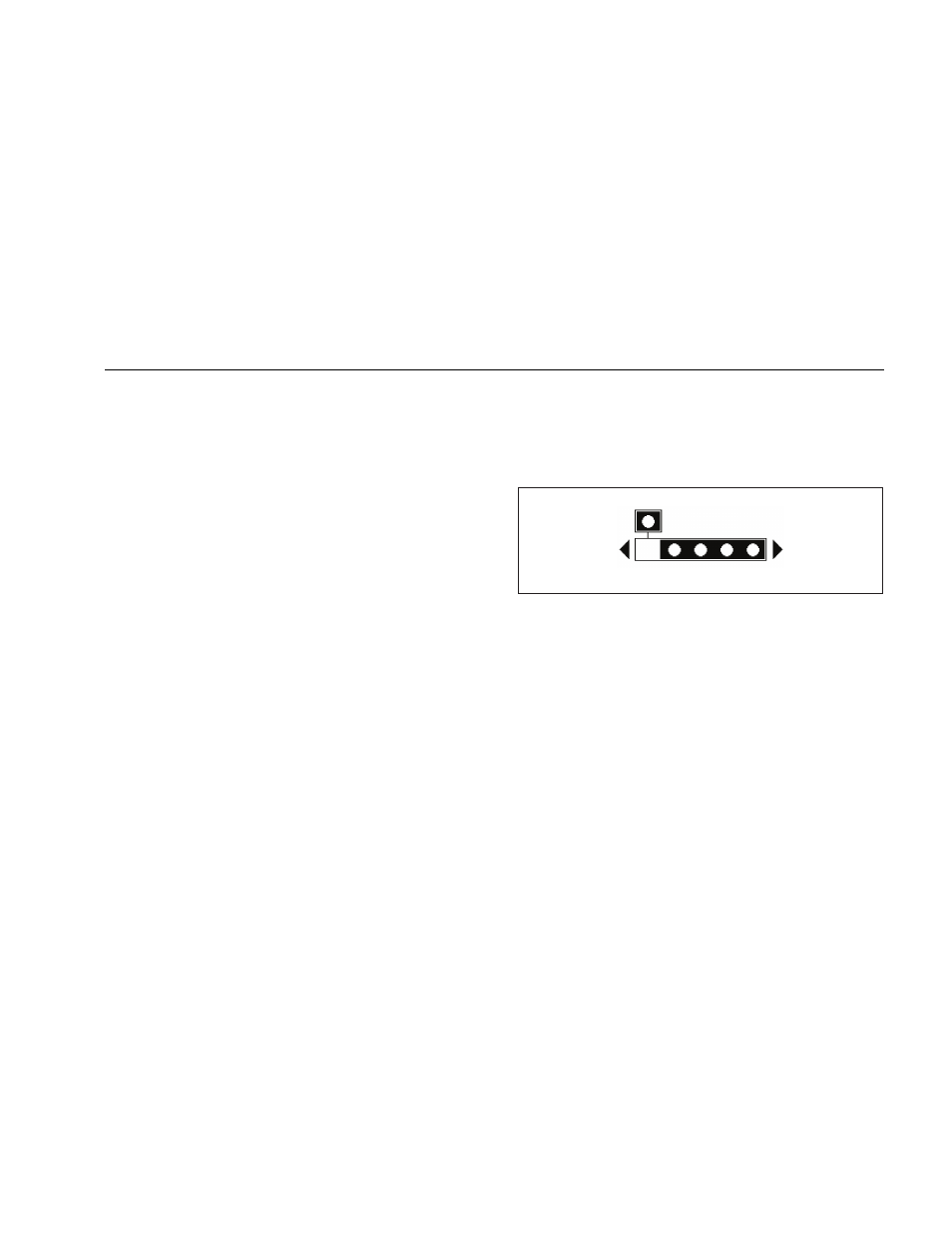

(ausiliaria paziente) visualizza anche uno schema dei
terminali delle parti applicate, come illustrato nella Figura .
Nella figura, il terminale RA/R delle parti applicate è
illustrato sopra gli altri terminali. Ciò mostra che la
misurazione della dispersione è da RA/R a tutti gli altri.
Per passare al terminale della parte applicata successivo,
premere . Il primo terminale sarà visualizzato in linea con
gli altri, mentre il terminale LL/F sarà visualizzato sopra
tutti gli altri. Ciò mostra che la seconda misurazione della
dispersione è da LL/F a tutti gli altri. Continuare a premere

o  per passare da un terminale all'altro.
Una volta isolato individualmente ciascun terminale, il test
della corrente di dispersione da elettrodo a elettrodo
(ausiliaria paziente) misura la corrente di tre diverse
combinazioni di terminali collegati tra di loro: RA/R e LL/F,
RA/R e LA/L, o LL/F e LA/L.
fis107.eps
Figura 24. Schermata dei terminali delle parti applicate
Il test di dispersione da elettrodo a elettrodo (ausiliaria
paziente) può effettuare misurazioni di guasto diverse.
Premere  per cambiare la polarità della tensione di
rete applicata alla presa di test tra Normal, Off, Invert e
Off. Premere  per aprire e chiudere il collegamento
neutro alla presa di test. Premere per aprire e
chiudere il collegamento di terra o massa alla presa di
test.
Nota
Se ci sono più di cinque parti applicate che si
connettono al prodotto, vedere la sezione Come
utilizzare l'adattatore 1 a 10 di questo manuale.
