ESA615
Manuale d'Uso
24
RA
LL
LA
RL
V1
R
F
L
N
C1
Collegare il cavo di alimentazione DUT CA all'uscita
dell'apparecchiatura sull'analizzatore
Collegamento alla messa a terra di protezione o a
qualsiasi superficie conduttiva esposta sulla custodia
gtx112.eps

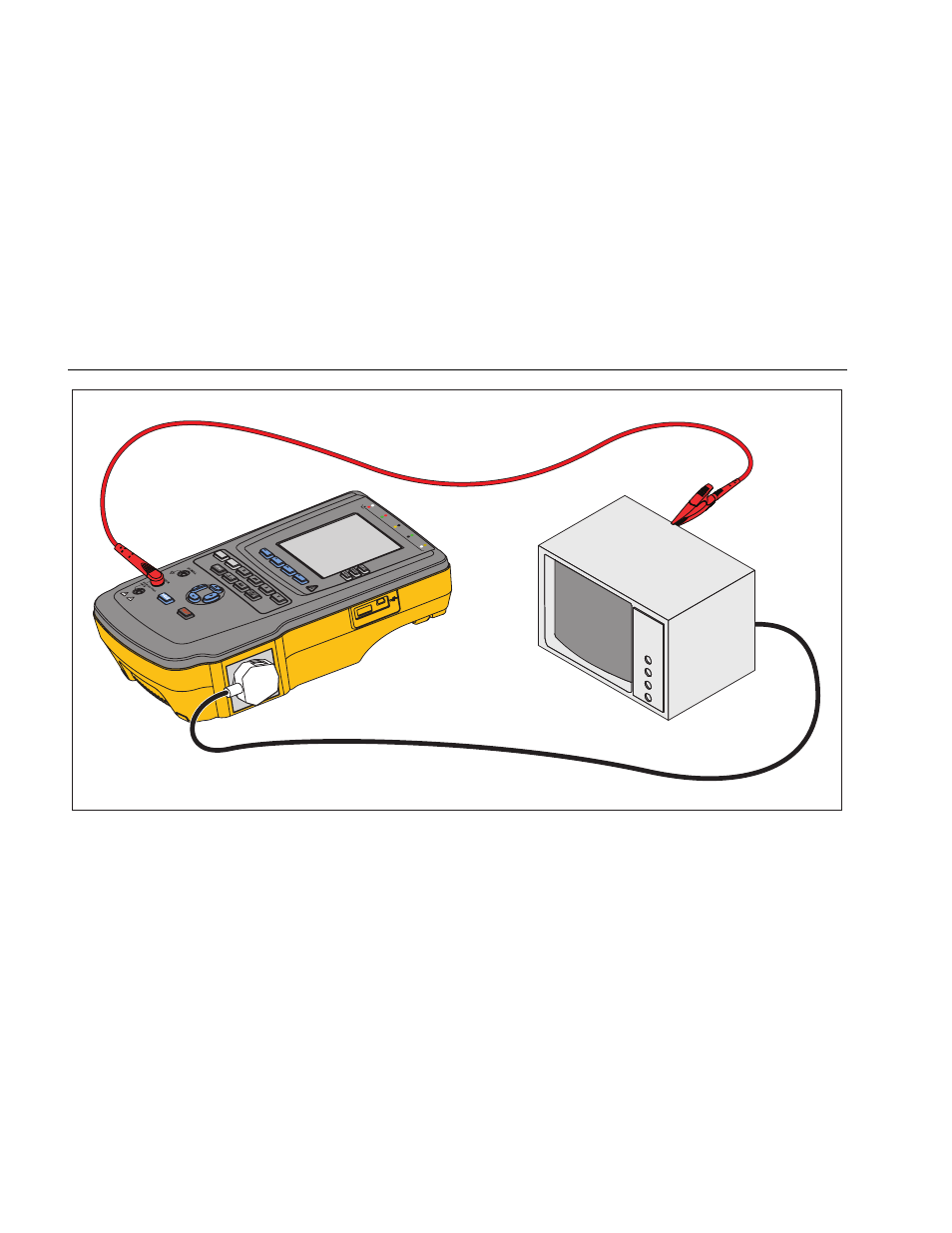

Figura 12. Connessioni per la misurazione di resistenza del cavo di messa a terra (PE)
