MANUALE D'USO PER LE LNN, LNNV E LNNC ITALIANO 71569080 11-07

Pagina 51 di 56

flowserve.com

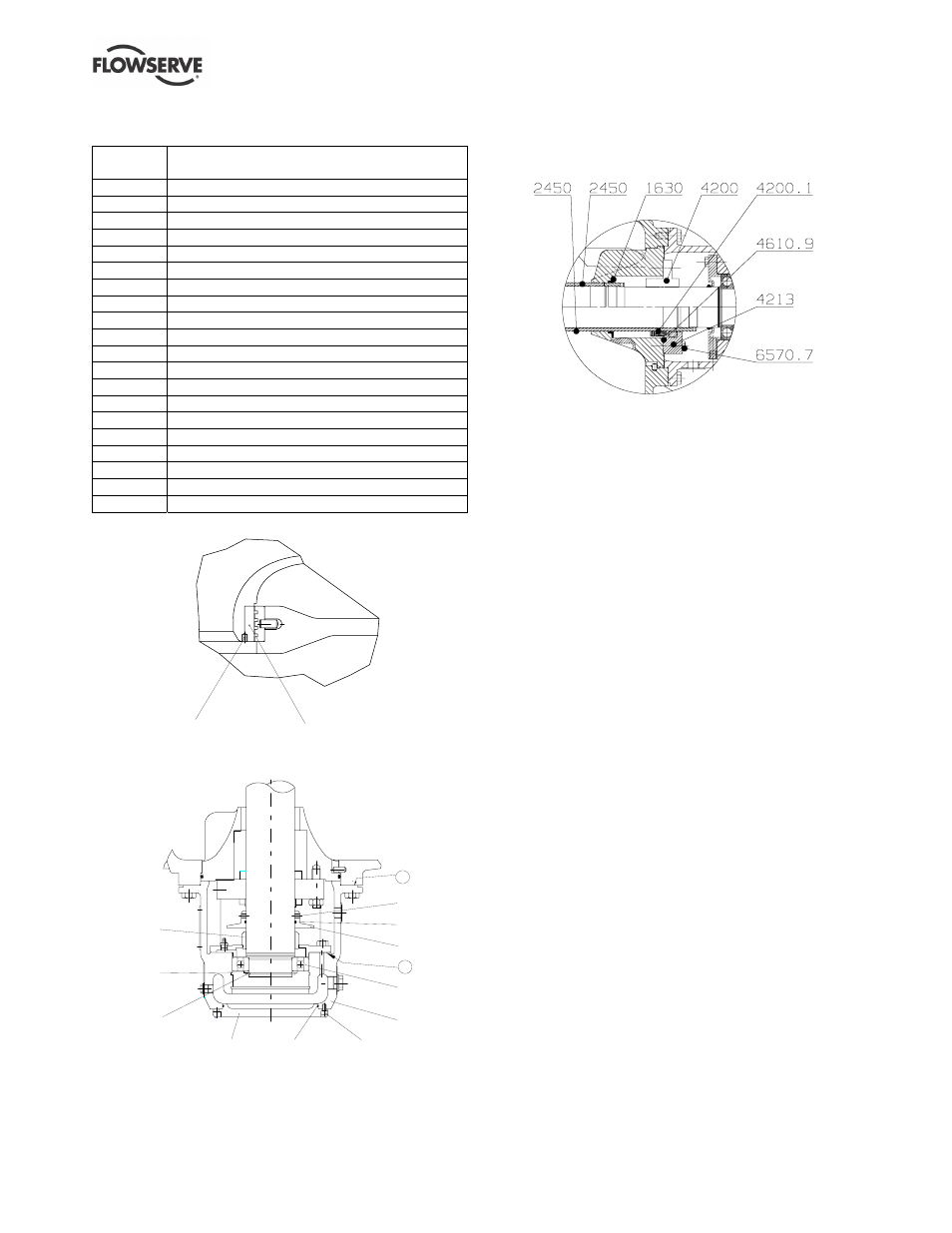

8.4.2 Elenco delle parti opzionali – LNNV –
dimensioni scarico superiori a 350 mm

N. di
riferimento

Descrizione

1630

Boccola di regolazione

2300

Anello d'usura della girante

2450 Manicotto

albero

2500 Anello

2540.1 Propulsore

(liquido)

3011.2

Cuscinetto a sfere

3200

Sede di supporto

3266

Coperchio attacco del cuscinetto

3645.1 Rondella

spaziatrice

4200

Tenuta meccanica, cartuccia

4200.1 Tenuta

meccanica

4213 Copritenuta

meccanica

4510.1

Anello di giunzione

4610.3 O-ring

4610.9 O-ring

6544.1 Anello

elastico

6570.5

Vite

6570.7

Vite

6814.1

Vite di bloccaggio

6814.3

Vite di bloccaggio

Anelli della ventola

2300

6814.1

Cuscinetto inferiore lubrificato a grasso

4510.1

3266

6544.1

3645.1

3200

3011.2

6570.5

1

2500

4610.3

2540.1

6814.3

1

Nota: Per il modello LNNV, si possono installare la tenuta a
cartuccia, gli isolatori portanti e le tenute a labirinto per cuscinetti
come opzioni a parte. Per maggiori informazioni, consultare la
sezione 8.1.2 precedente.


Tenute meccaniche e tenute a cartuccia con

e senza manicotto albero


8.5 Disegno di disposizione generale

Il disegno di disposizione generale tipico e tutti gli altri
disegni specifici previsti dal Contratto verranno spediti
separatamente all'Acquirente a meno che il contratto
non richieda specificamente l'inclusione nel Manuale
d'uso. Se necessario, le copie di altri disegni inviate
separatamente all'Acquirente devono essere ottenute
dall'Acquirente e vanno conservate con questo
Manuale d'uso.
