c) Serrare e regolare i dadi dell'albero in modo da
ottenere una distanza per i contrassegni
scanalati uguale da entrambe i lati.
d) Bloccare i dadi dell'albero con le viti di bloccaggio.
Serrare la vite a testa cilindrica (LNNV).
e) Far scorrere le sedi dei premistoppa sull'albero
ed installare l'O-ring [4610.6].
Sostituire questo O-ring ad ogni
smontaggio.
f) Infilare le coperture delle tenute meccaniche
[4213] unitamente alle parti fisse di tenuta
presenti e gli O-ring sull'albero.
g) Se si devono installare le tenute meccaniche a
cartuccia,
Consultare le istruzioni specifiche in
dotazione con la tenuta meccanica. Le tenute a
cartuccia vengono spesso montate direttamente
sull'albero della pompa come illustrato nella
Sezione 8.1.2.
6.10.5 Cuscinetti a sfera (LNN, LNNC)
Prima di montare i cuscinetti, proseguire come
descritto di seguito.
a) Montare le tenute con ghiera a V [4305.1]
sull'albero e far scorrere il copricuscinetto [3260.1]
sull'albero. Se è in dotazione, montare anche la
tenuta con ghiera a V [4305.3] nell'albero.
b) Le pompe con cuscinetti lubrificati a grasso
hanno delle tenute con ghiera a V solo sulla parte
esterna del copricuscinetto. Le pompe con
cuscinetti lubrificati ad olio hanno, in aggiunta, le
ghiere a V [4305.3 e 4305.4] nella parte interna
dei copricuscinetto. Le ghiere a V interne hanno
due piccole perforazioni nel bordo. Le ghiere a V
interne si innestano nelle scanalature dell'albero.
c) Se devono essere montate delle nuove tenute a
labirinto per i cuscinetti, spingerle nelle rispettive
coperture prima che le coperture vengano montate
sull'albero. Fare attenzione a non danneggiare le
tenute O-ring. Assicurarsi che sia presente l'anello
rompi olio [2540] sull'albero prima di far scorrere il
copricuscinetto [3260.1] sull'albero.
d) Se sono installati dei nuovi isolatori
portanti opzionali nei copricuscinetti, fare
riferimento alle istruzioni separate in dotazione
con gli isolatori.
e) Stabilire l'altezza dello spessore laminato sul lato
del cuscinetto di spinta. Sistemare in modo
provvisorio il cuscinetto nella sede di supporto
sistemata contro l'anello elastico e la rondella di
spinta.

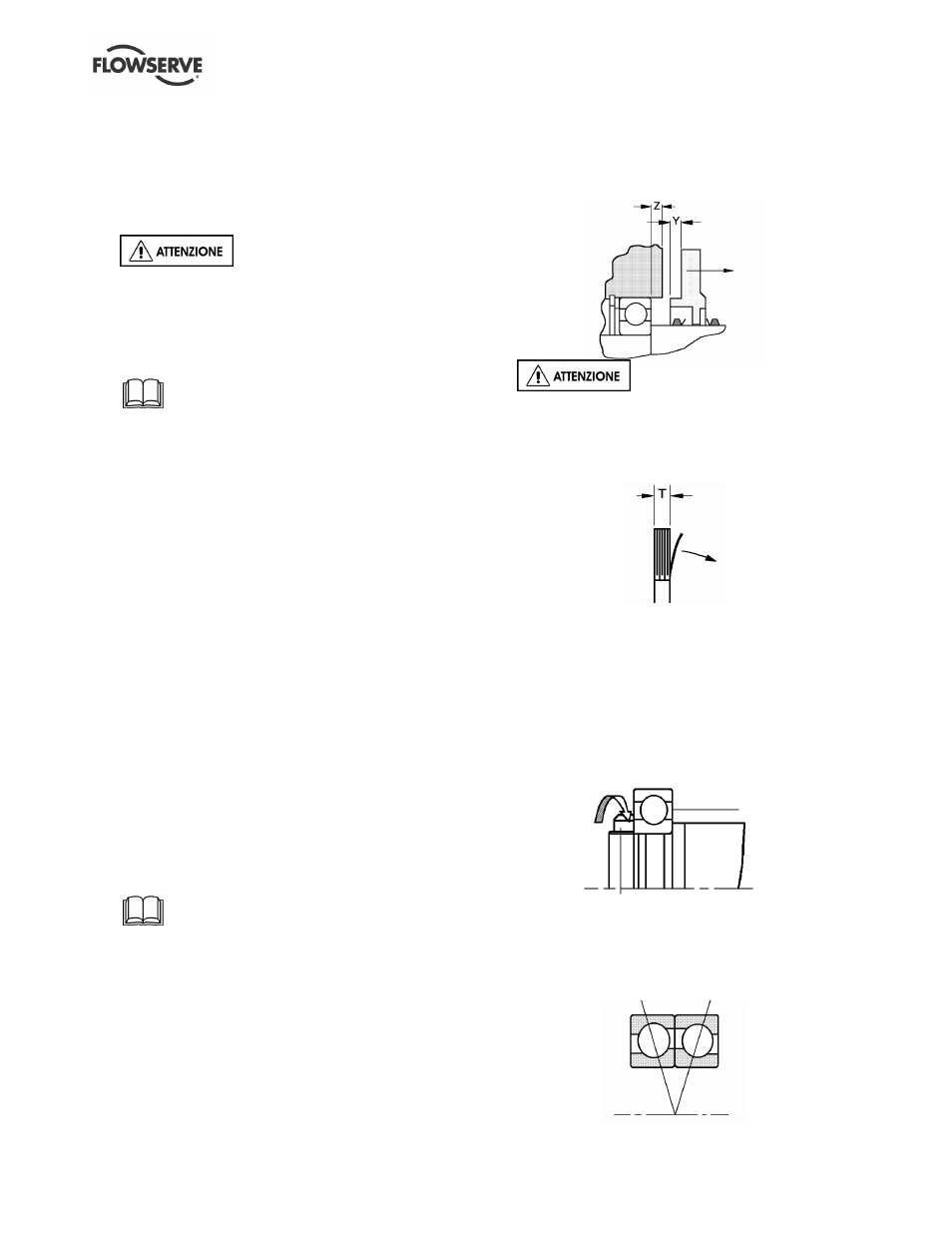

f) Misurare la distanza "Z" al lato principale della
sede di supporto.
g) Misurare la distanza "Y" sul copricuscinetto.
h) L'altezza dello spessore per fornire un gioco
corretto sarà "Z" meno "Y" = 0.02 - 0.1 mm
(0.001 - 0.004 pollici). Sistemare gli spessori
corretti sull'albero.
i) Lo spessore è un materiale
laminato con un'altezza originale (T) di 1.0 mm
(0.039 pollici) e l'altezza del laminato è di 0.05 mm
(0.002 pollici). In tal modo si può cambiare l'altezza
con incrementi di 0.05 mm (0.002 pollici) staccando
strati in modo da ottenere il gioco assiale richiesto.
j) Solo per le unità lubrificate ad olio, sistemare la
ghiera a V interna perforata [4305.3] nelle
scanalature dell'albero in modo da consentire un
posizionamento corretto.
k) È possibile scaldare il cuscinetto fino a 100 °C
(212 °F), usando una piastra scaldante, un bagno
di olio caldo o un riscaldatore a induzione, e
quindi infilarlo sull'albero fino allo spallamento.
l) Sul lato del cuscinetto di spinta, montare il dado
tipo ad anello autobloccante.
3011.1
3712
m) Le disposizioni dei cuscinetti con una coppia di
cuscinetti a contatto angolare devono essere
sistemate con gli spallamenti degli anelli interni
sistemati l'uno di fronte all'altro, come mostrato di
seguito:
