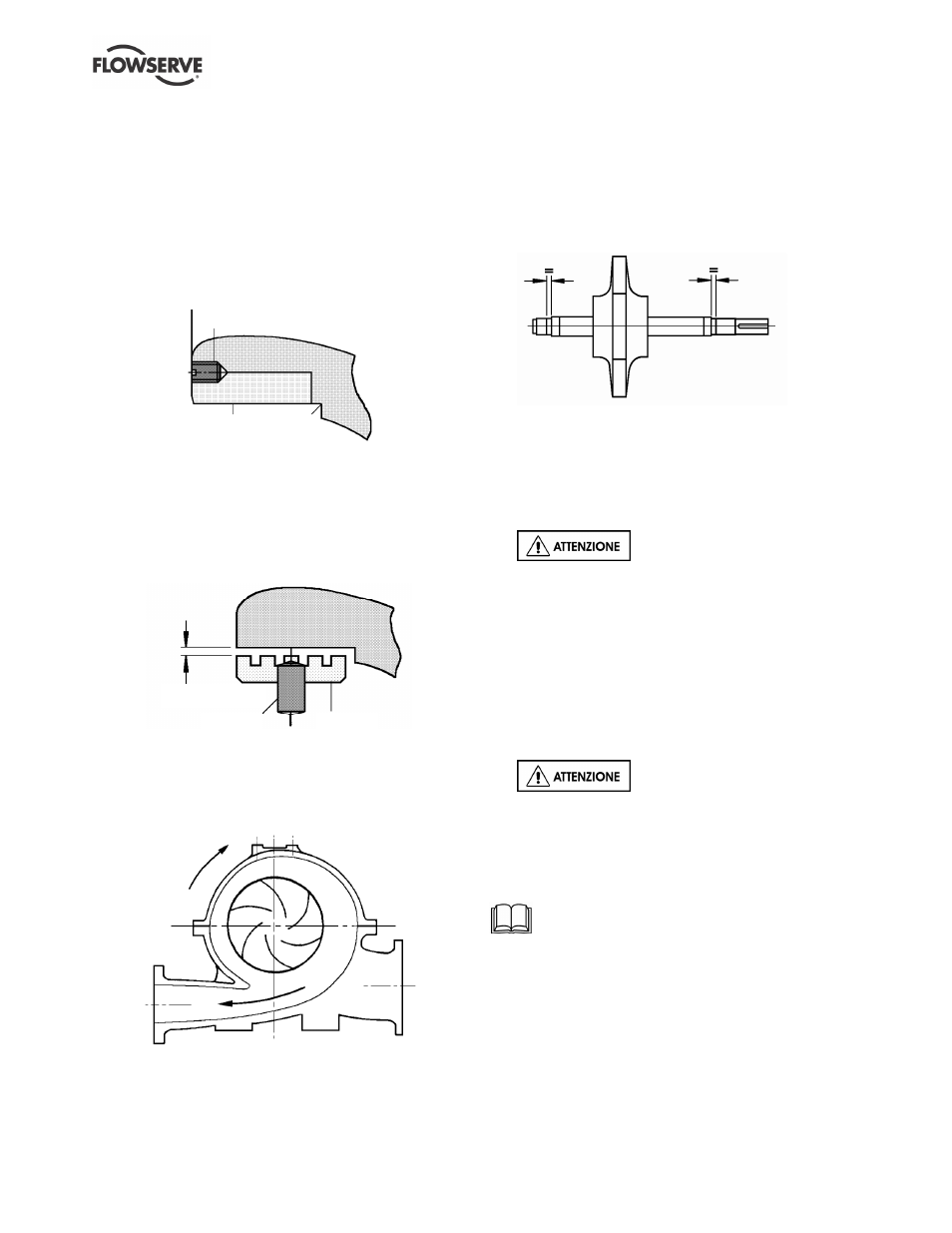

6.10.1 Anelli di usura
a) Riscaldare gli anelli della ventola (se presenti)
usando una piastra scaldante o un bagno di olio
caldo e quindi infilarli nella ventola, poi premerli
contro lo spallamento. (NON usare un martello
d'acciaio per spingere gli anelli in posizione.)
b) Perforare e maschiare 3 fori ad una distanza di
120 gradi nei lati di accoppiamento diametrale
dell'anello e della ventola, quindi inserire le viti di
bloccaggio. (I fori maschiati dell'anello rimosso
dalla ventola non sono riutilizzabili.)
6814.1
2300 2200
c) Far scorrere gli anelli di usura dell'involucro sopra
i mozzi della ventola prima di montare il gruppo
girante sulla metà inferiore dell'involucro,
assicurandosi che i perni degli anelli entrino nei
fori dell'involucro.
d) Verificare lo spazio libero tra la valvola e l'anello
di incassatura in base alle dimensioni appropriate
della pompa nella sezione 3.4.2.
Spazio libero
6.10.2 Registrazione della ventola
a) Durante il riassemblaggio della ventola
sull'albero, è importante montare la ventola in
modo che le punte delle palette indichino la
direzione contraria a quella apparente del flusso.
Scarico
Aspirazione
b) Il girante gira sempre verso la sezione in
espansione della coclea.
c) I due manicotti dell'albero e i dadi dell'albero che
serrano la ventola delimitano la propria posizione
sull'albero della pompa e quindi nell'involucro
della pompa.
d) Si può controllare la corretta posizione assiale
della ventola e delle tenute meccaniche con i
contrassegni di controllo scanalati sull'albero
della pompa.
6.10.3 Tenuta dell'albero (tenuta a baderne)
a) Inserire la chiave della ventola e far scorrere la
ventola sull'albero.
b) Inserire l'O-ring sui manicotti dell'albero e far
scorrere i manicotti lungo l'albero e nei mozzi
della ventola. Lubrificare leggermente l'albero e
l'O-ring per agevolare l'assemblaggio.
Nessun O-ring è stato montato
sotto i manicotti del cuscinetto lubrificato del
prodotto LNNV (osservare il disegno in sezione).
Nelle versioni dell'albero senza fodero un O-ring è
presente in ciascuna estremità del distanziatore.
c) Serrare e regolare i dadi dell'albero in modo da
ottenere una distanza per i contrassegni scanalati
uguale da entrambe i lati.
d) Bloccare i dadi dell'albero con le viti di bloccaggio.
Serrare la vite a testa cilindrica (LNNV).
e) Far scorrere le sedi dei premistoppa sull'albero
ed installare l'O-ring [4610.6].
Sostituire questo O-ring ad ogni
smontaggio.
f) Sistemare l'anello del premistoppa [4131] sul
manicotto.
6.10.4 Tenuta dell'albero (tenuta meccanica a
componenti)
Consultare le istruzioni specifiche in dotazione
con la tenuta meccanica.
a) Far scorrere l'insieme rotante della tenuta
meccanica lungo il manicotto dell'albero fino al
raggiungimento da parte dell'anello di ritenuta
della corretta distanza di registrazione lungo il
manicotto. Serrare le viti di bloccaggio.
b) Inserire l'O-ring sui manicotti dell'albero e far
scorrere i manicotti lungo l'albero e nei mozzi
della ventola. Lubrificare leggermente l'albero e
l'O-ring per agevolare l'assemblaggio.
1500 6811.1
