6.8.2 Sede di supporto
a) Rimuovere le viti di arresto del copricuscinetto
[6570.6] e rimuovere la chiave [6700.2]
dall'estremità lato azionamento.
b) Rimuovere la tenuta con ghiera a V [4305.2] e
togliere la sede di supporto [3200] dal girante.
Se vengono installati isolatori portanti o tenute a
labirinto fisse opzionali nei copricuscinetti, questi
possono essere tolti insieme alle coperture.
Qualora fosse necessaria la sostituzione, si
possono spingere fuori dalle rispettive coperture.
Se presenti, non danneggiare le tenute O-ring
sulle scanalature dell'albero e via dicendo.
c) Le sedi di supporto, i cuscinetti a sfera
e le tenute dell'albero sono rimovibili senza
spostamento della metà superiore dell'involucro,
purché la pompa disponga di un giunto
distanziatore.

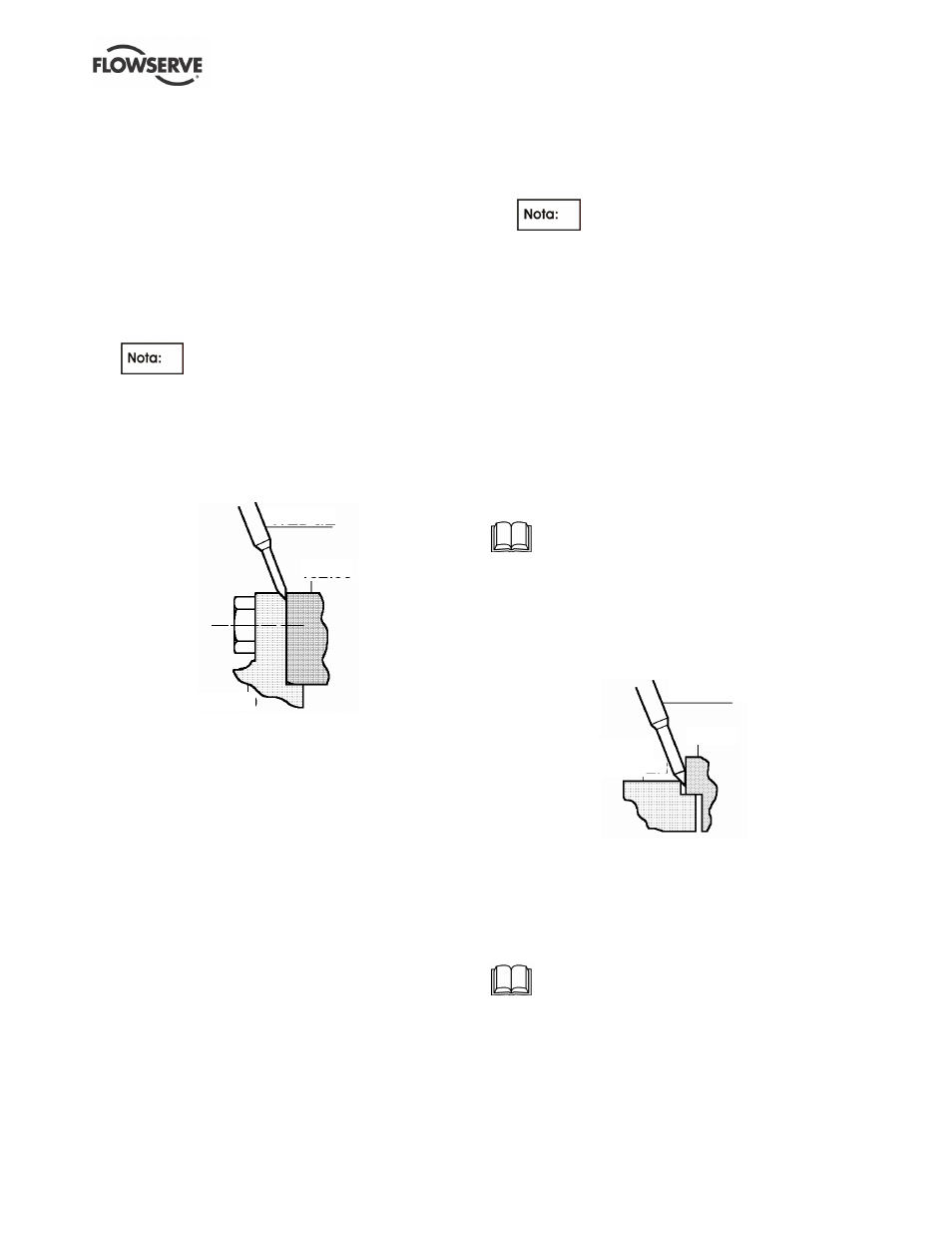

d) Dopo avere sbullonato la sede di supporto,
spostarla indietro utilizzando un cuneo, come
illustrato di seguito.
Cuneo
6.8.3 Cuscinetto di banco
6.8.3.1 LNN e LNNC (parte di comando)
Rimuovere il cuscinetto [3011.2] dall'albero
utilizzando un estrattore per cuscinetti ed
assicurandosi che la forza di trazione venga applicata
solo sull'anello interno.
6.8.3.2 LNNV (parte non di comando)
Se la scatola del cuscinetto mostra segni di usura è
necessario rimuoverla facendo pressione sulla sede
di supporto inferiore [3200].
Se nella parte non di comando è installata l'opzione
cuscinetto a sfera lubrificato con grasso, smontare
l'anello elastico [6544] e l'anello di sostegno [3645]
dall'albero e rimuovere il cuscinetto [3011.2 – LNN o
3011.1 – LNNV] con un estrattore per cuscinetti
assicurandosi di applicare una forza di trazione solo
sull'anello interno.
6.8.4 Cuscinetti di spinta
a) Svitare e rimuovere il dado autobloccante del
cuscinetto [3712], quindi rimuovere il cuscinetto
[3011.1] utilizzando un estrattore come descritto
nella sezione 6.8.3.1.
b) Per le pompe con albero senza fodero,
controllare se è presente l'anello distanziale del
cuscinetto tra il cuscinetto e lo spallamento
dell'albero. Se è presente, è NECESSARIO
mantenerlo per poterlo poi reinstallare durante
l'assemblaggio.
6.8.5 Tenuta dell'albero (premistoppa)
a) Rimuovere i dadi del premistoppa [6580..2] ed il
premistoppa [4120].
b) Spostare l'anello del premistoppa [4131] facendo
leva sulla scanalatura d'arresto.
c) Rimuovere gli anelli del premistoppa [4130] e le
guarnizioni ad H [4134] usando un filo piegato.
6.8.6 Tenuta dell'albero (tenuta meccanica a
componenti)
Consultare le istruzioni specifiche in dotazione
con la tenuta meccanica.
a) Rimuovere le viti del copritenuta [6570.7] ed
estrarre il copritenuta [4213] insieme all'anello di
tenuta fisso che è bloccato dall'O-ring.
b) Anche la copertura della tenuta meccanica è
rimovibile inserendo un cuneo nel bisello del
premistoppa, come illustrato di seguito.
Cuneo
c) A questo punto si può rimuovere la tenuta
meccanica [4200.1].
6.8.7 Tenuta dell'albero (tenuta meccanica a
cartuccia)
Se è presente la tenuta meccanica a cartuccia
opzionale.
Consultare le istruzioni specifiche in dotazione
con la tenuta meccanica.
Rimuovere i dadi [6580.2] per staccare il gruppo
tenuta dalla sede del premistoppa [4110] e sfilare
l'intero gruppo tenuta [4200].
Copritenuta
1214
3200
4110
