MANUALE D'USO PER LE LNN, LNNV E LNNC ITALIANO 71569080 11-07
Pagina 41 di 56 flowserve.com

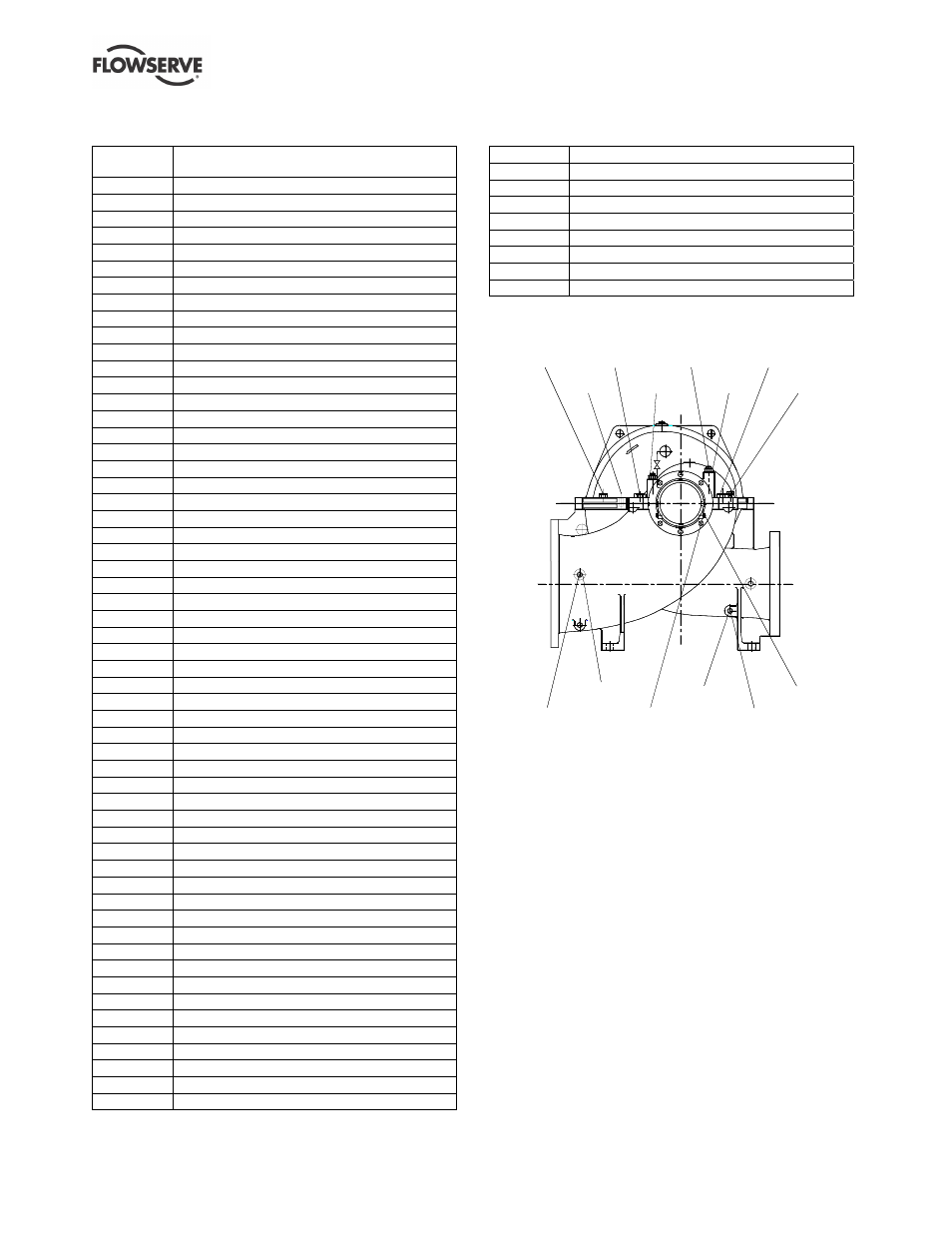

8.1.1 Elenco delle parti - LNN e LNNC –
dimensioni scarico fino a 350 mm
N. di
riferimento
Descrizione
1213 Mezzo corpo inferiore
1214 Mezzo corpo superiore
1500 Anello d'usura del corpo
2100 Albero
2200 Girante
2450 Manicotto albero
2910 Dado dell'albero
3011.1 Cuscinetto a sfere
3011.2 Cuscinetto a sfere
3126 Spessore
3200 Sede di supporto
3260.1 Coperchio del supporto
3260.2 Coperchio del supporto
3266 Coperchio attacco del cuscinetto
3645 Rondella spaziatrice
3712 Dado di sostegno
3853 Ingrassatore
4110 Sede cassastoppa
4120 Premistoppa
4130 Baderna
4131 Pressatreccia (anello premistoppa)
4134 Guarnizione ad H
4213 Copritenuta meccanica
4305.1 Anello sistema di tenuta
4305.2 Anello sistema di tenuta
4305.3 Anello sistema di tenuta
4305.4 Anello sistema di tenuta
4420 Tubo di tenuta
4510.1 Anello di giunzione
4590 Guarnizione
4595.1 Anello di giunzione
4595.2 Anello di giunzione
4595.3 Anello di giunzione
4595.4 Anello di giunzione
4595.5 Anello di giunzione
4595.6 Anello di giunzione
4610.1 O-ring
4610.6 O-ring
6515.1 Tappo di scarico
6515.2 Tappo di scarico
6521 Tappo di sfiato
6544 Anello elastico
6569.1 Tappo
6569.2 Tappo
6569.3 Tappo
6569.4 Tappo
6570.1 Vite
6570.2 Vite
6570.3 Vite
6570.4 Vite
6570.5 Vite
6570.6 Vite
6572.1 Perno
6572.2 Perno
6572.3 Perno
6575 Vite di pressione
6580.1 Dado
6580.2 Dado
6700.1 Chiave
6700.2 Chiave
6810 Spina di centraggio
6811.1 Spina cilindrica
6811.2 Spina cilindrica
6811.3 Spina cilindrica
6814.2 Vite di bloccaggio
Vista su freccia A
6569.1 4595.4
4595.1 6515.1 6569.2
6570.2
6580.1
6810
6570.1
6572.2
6570.3 6572.1
6575
4595.2
