19 CIPPATRICE GIREVOLE
IT
ALIANO
ASSISTENZA E MANUTENZIONE
PRIMA DI ESEGUIRE LAVORI DI ISPEZIONE O MANUTENZIONE A QUALSIASI PARTE DELLA MACCHINA, SPEGNERE LA FONTE DI ALIMENTAZIONE,
SCOLLEGARE I CAVI DELLA BATTERIA E ASSICURARSI CHE TUTTE LE PARTI MOBILI SIANO COMPLETAMENTE FERME.
AVVERTENZA
Se la cinghia non si installa facilmente, ruotare in senso
antiorario i due bulloni di tensione della cinghia di un
numero uguale di giri e fare scivolare il motore per
avvicinarlo alla cippatrice fi no a quando sia possibile
installare la cinghia.
NOTA

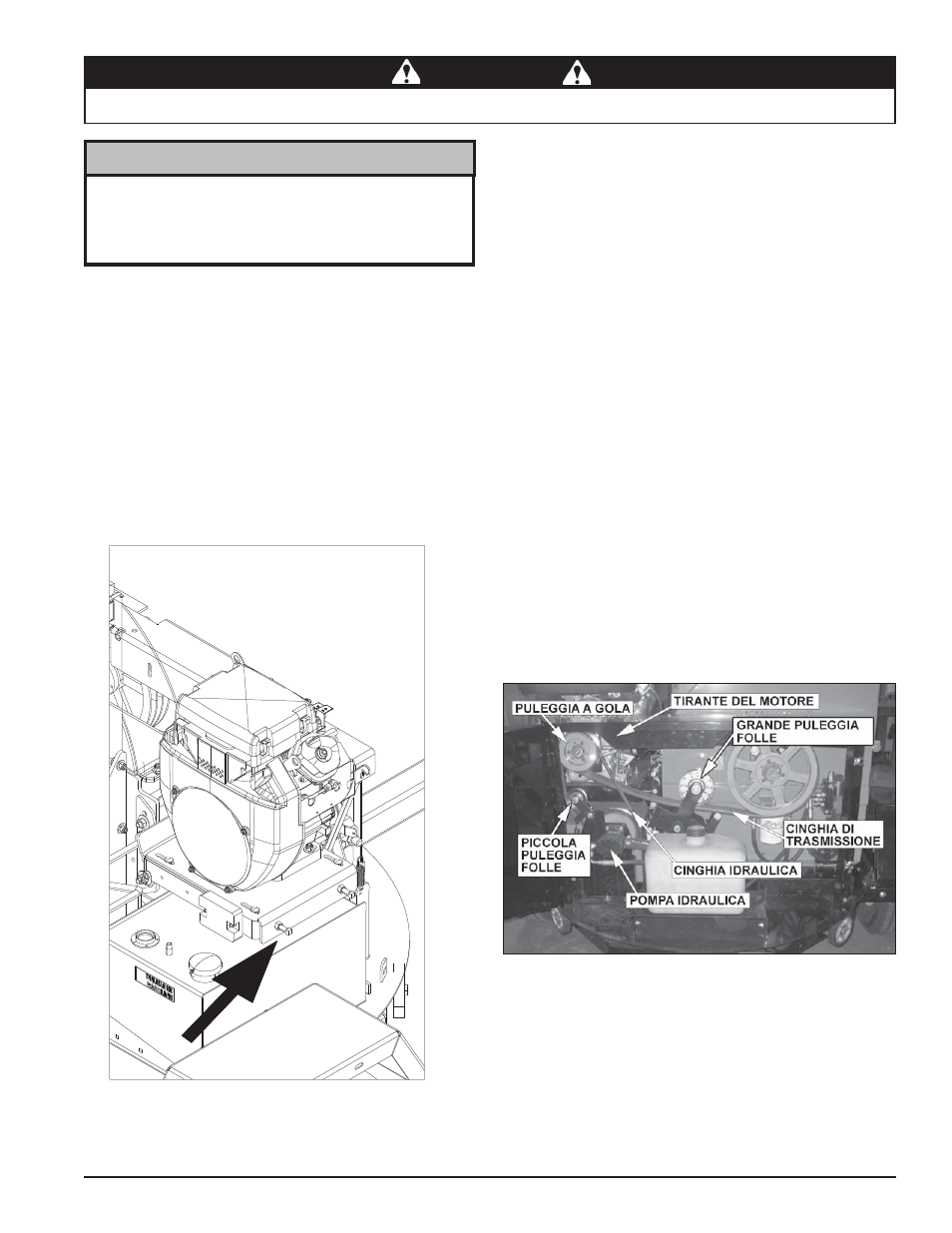

Figura 5.5 - Cinghia di trasmissione
Rimuovere la grande puleggia folle. 7.
Utilizzando una chiave, estrarre la piccola puleggia folle 8.
dalla cinghia idraulica per rilasciare la tensione.
Rimuovere la cinghia di trasmissione idraulica dalla 9.
puleggia di trasmissione sul motore.
Rimuovere la precedente cinghia di trasmissione del disco 10.
e installare una nuova cinghia di trasmissione del disco
sul motore e sulla puleggia grande.
Installare la grande puleggia folle 11.
Abbassare la maniglia d’innesto per impegnare la cinghia 12.
di avanzamento
I bulloni di tensionamento sono evidenziati nel
disegno seguente.
Ruotare alternativamente ciascuno dei bulloni di 13.
tensionamento della cinghia in senso orario di un numero
uguale di giri fino a quando la deflessione della cinghia
al centro della cinghia è di 11 mm quando un carico di
9 kg è collocato contro la cinghia (Figura 5.6).
Controllare l’allineamento delle pulegge utilizzando un 14.
bordo diritto e regolare la corretta vite di tensione della
cinghia se necessario.
Serrare i quattro bulloni di supporto del motore alla coppia 15.
di serraggio appropriata.
Serrare i bulloni che fissano i dispositivi di estrazione a 16.
scatto della cinghia al motore. Dovrebbe essere presente
un intervallo di 1 mm tra la cinghia di trasmissione e i
dispositivi di estrazione a scatto quando la cinghia è
impegnata.
Serrare il bullone del tirante del motore 17.
Utilizzando una chiave, estrarre la piccola puleggia folle 18.
verso il centro della cippatrice
Installare la cinghia di trasmissione idraulica sulla pompa 19.
idraulica (all’esterno della puleggia folle) e sulla puleggia
di trasmissione del motore (Figura 5.5).
Rilasciare la folle per applicare tensione sulla cinghia di 20.
trasmissione della pompa idraulica.
Sollevare la maniglia d’innesto, avviare il motore e 21.
abbassare la maniglia d’innesto per provare le unità.
Regolare le pulegge e la tensione della cinghia in base
alle esigenze.
