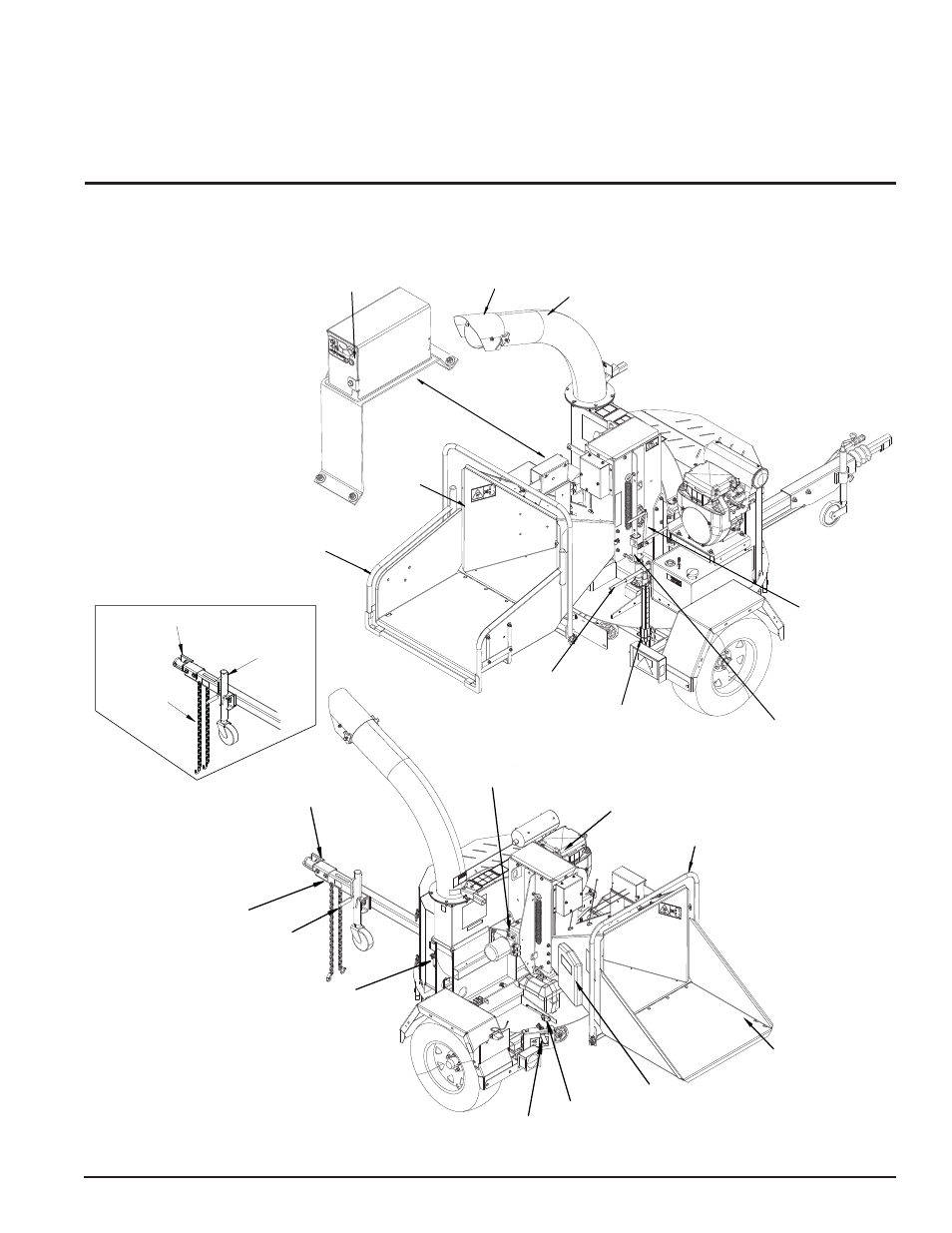

Figura 3.1 - Funzioni e controlli
FUNZIONI E CONTROLLI
La comprensione del funzionamento della macchina consentirà di ottenere i migliori risultati quando si utilizza la cippatrice.
Le seguenti descrizioni defi niscono le funzioni e i controlli della macchina.
FARE RIFERIMENTO AL MANUALE PER L’UTENTE DEL MOTORE PER ULTERIORI ISTRUZIONI RELATIVE AL
FUNZIONAMENTO DEL MOTORE.
3
FRENO DELLA BASE GIREVOLE
CONTROLLO DELLA VELOCITÀ
DEL RULLO DI AVANZAMENTO
FRENO DI STAZIONAMENTO
(EUROPEAN MODELS)
ACCOPPIATORE (51 MM)
(EUROPEAN MODELS)
MARTINETTO DELL’ATTACCO
(EUROPEAN MODELS)
PERNO DI SICUREZZA PER IL TRASPORTO
ACCELERATORE DEL MOTORE
VASSOIO DI PROLUNGA DEL
CANALE CONVOGLIATORE
CONTENITORE DEL MANUALE
BARRA DI CONTROLLO
DEL RULLO DI AVANZAMENTO
NON SUI MODELLI EUROPEI
ACCOPPIATORE (5 CM)
MARTINETTO
DELL’ATTACCO
CATENE DI
SICUREZZA
BLOCCO E PERNO DEL DISCO
CAPPUCCIO DI SCARICO
TUBO DI SCARICO
CANALE
CONVOGLIATORE
MARTINETTO DI SOLLEVAMENTO
DEL RULLO DI AVANZAMENTO
STABILIZZATORE POSTERIORE
PERNO A SCATTO DEL RULLO DI AVANZAMENTO
MANIGLIA D’INNESTO
SPIA DEL CONTROLLER
BARRA DI SICUREZZA
