8 CIPPATRICE GIREVOLE
ASSEMBLAGGIO
2.10 TUBO DI SCARICO
Collegare il tubo di scarico alla flangia di montaggio sul 1.
telaio della cippatrice. Metà del morsetto di montaggio è
già collegata al tubo. Fare scivolare il tubo sulla flangia
e serrare i bulloni per fissarlo.
Installare la seconda metà del morsetto sul tubo e sulla 2.
flangia.
Ingrassare lo zerk e serrare completamente i dadi. 3.
Allentare ciascun dado di un giro e tentare di ruotare il 4.
tubo. Se non ruota liberamente, allentare ciascun dado
di 1/2 giro fino a quando ruota liberamente.
Ruotare il tubo di 360 gradi e bloccarlo in posizione 5.
con la manopola per accertarsi che sia montato
correttamente.
Tenere i dadi quanto più serrati possibile, consentendo
nel contempo al tubo di scarico di ruotare liberamente.
NOTA
SECONDA METÀ
DEL MORSETTO
ZERK

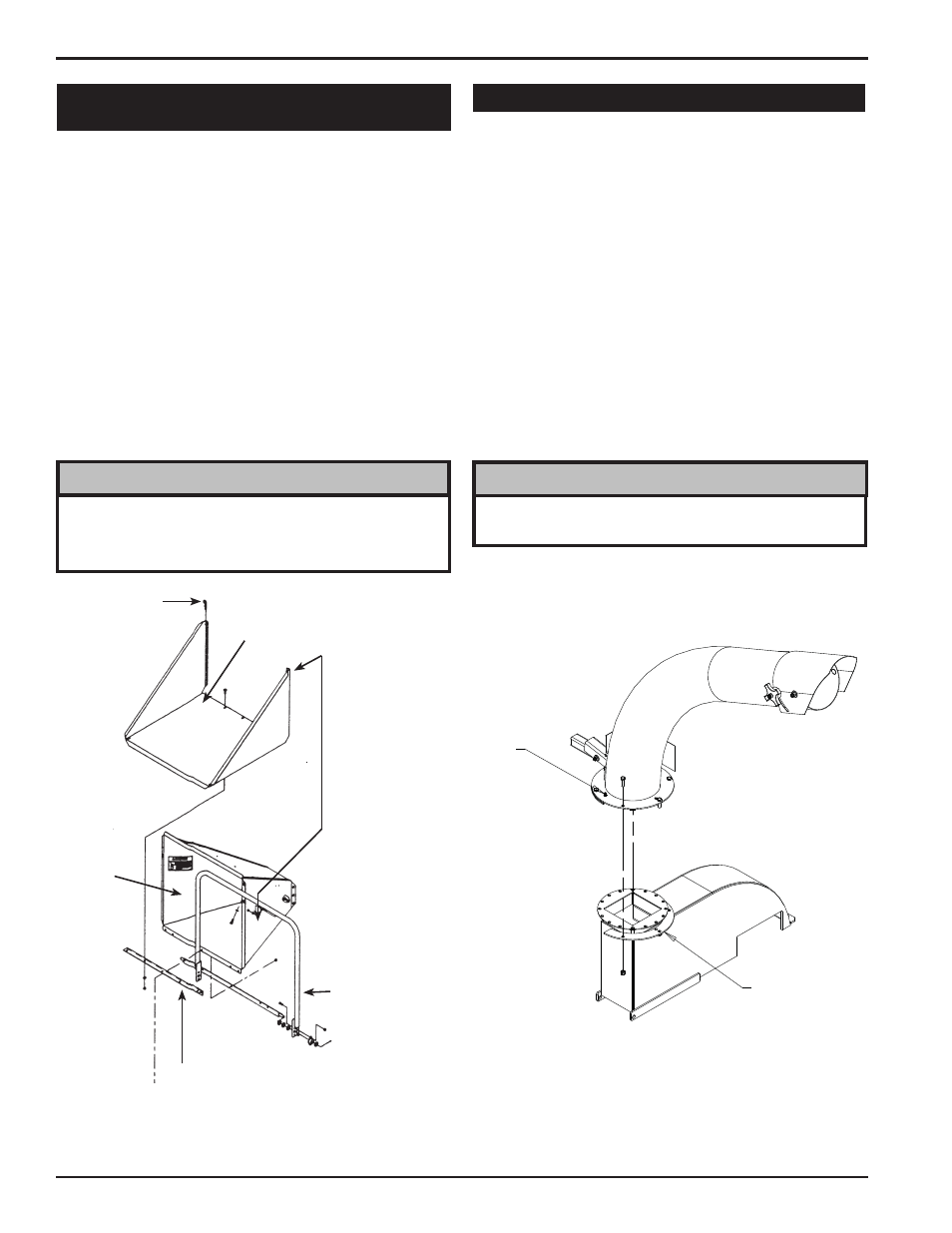

Figura 2.3 - Gruppo del tubo di scarico
Figura 2.2 - Gruppo del vassoio di prolunga del canale
convogliatore.
Clip a forcina
Leva di controllo
dell’alimentazione
Canale
convogliatore
della cippatrice
Cardine di
prolunga
Vassoio di
prolunga
Posizionare questo
bordo dietro il
bordo sul canale
convogliatore della
cippatrice mostrato
nel seguito.
Tenere il vassoio
di prolunga
direttamente al di
sopra del canale
convogliatore della
cippatrice e farlo
scivolare verso il
basso.
2.9 VASSOIO DI PROLUNGA DEL
CANALE CONVOGLIATORE
Dopo il montaggio del canale convogliatore della 1.
cippatrice sull’alloggiamento della cippatrice, fare
scivolare il vassoio di prolunga del canale convogliatore
sul canale convogliatore della cippatrice come mostrato
in Figura 2.2.
Allineare i cinque fori dei bulloni sul vassoio di prolunga 2.
del canale convogliatore con quelli sulla cerniera di
prolunga.
Inserire un bullone da trasporto da 9 mm x 2,5 cm 3.
(compreso nel kit dell’utente) attraverso i due fori esterni
sul vassoio di prolunga e il cardine di prolunga. Fissare i
bulloni con rondelle e dadi.
Inserire un bullone da trasporto da 9 mm x 2,5 cm attraverso 4.
l’estremità del supporto del canale convogliatore e i fori
centrali sul cardine di prolunga e sul vassoio di prolunga.
Fissare i bulloni con rondelle e dadi. Fissare con clip a
forcina.
Accertarsi di posizionare il bordo sul vassoio di prolunga
dietro il bordo sul canale convogliatore della cippatrice.
Ciò genera una superfi cie più piatta e previene le
ostruzioni durante l’alimentazione della macchina.
NOTA
