7 CIPPATRICE GIREVOLE
IT
ALIANO
ASSEMBLAGGIO
2.6 RIEMPIMENTO DEL SERBATOIO
PERICOLO
2.8 COLLEGAMENTO DEL CANALE
CONVOGLIATORE ALLA CIPPATRICE
Montare il canale della cippatrice sull’alloggiamento della
cippatrice utilizzando otto bulloni e controdadi da 9 mm x
2,5 cm. Utilizzare 3 bulloni per ogni lato e due per il fondo
(Figura 2.1).
Per inserire i bulloni superiori, ruotare il rullo di avanzamento
fi no a quando le tacche (una su ciascun lato) sul rullo di
avanzamento siano allineate con i fori dei bulloni superiori.
Collegare i tre fi li che provengono dal canale convogliatore
verso i connettori che sono posizionati sotto il rullo di
avanzamento.
Non azionare l'unità senza il canale convogliatore della
cippatrice correttamente installato. La rotazione delle
lame di taglio può causare gravi lesioni personali.
AVVERTENZA

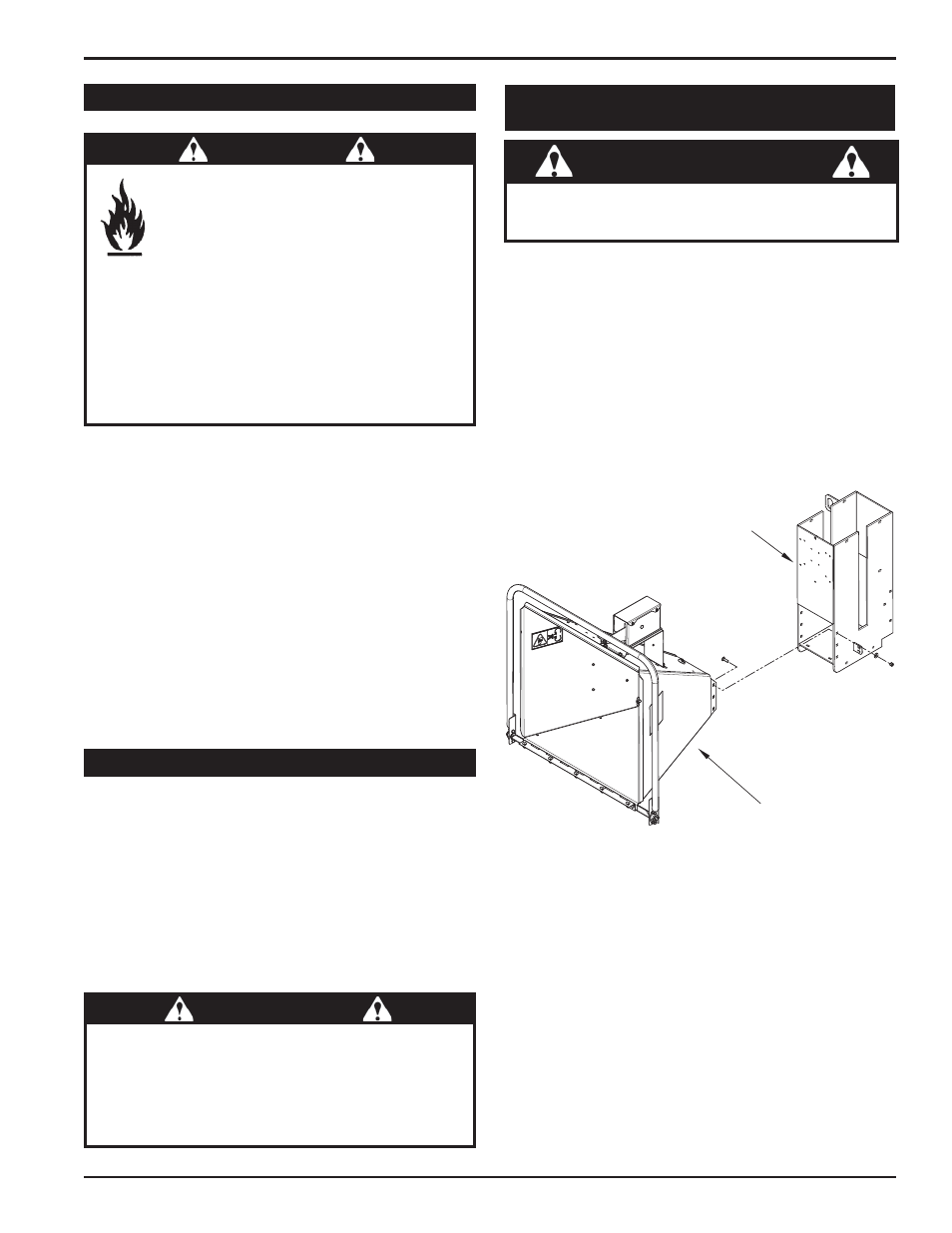

Figura 2.1 - Gruppo del canale convogliatore della cippatrice
Utilizzare solo i tipi di carburante raccomandati nel manuale
utente del motore.
Per aggiungere carburante:
Arrestare il motore, attendere che tutte le parti si fermino 1.
e staccare il cavo dell’accensione. Rimuovere la chiave
dall’interruttore. Lasciar raffreddare il motore e la marmitta
per almeno tre minuti.
Pulire la zona intorno al tappo del serbatoio e rimuovere 2.
il tappo.
Utilizzando un imbuto pulito, riempire il serbatoio del 3.
carburante fino a 2,5 cm sotto il fondo del collo di
riempimento per lasciare spazio all’espansione del
carburante. Assicurare il tappo del serbatoio e pulire
eventuali residui di benzina fuoriuscita.
I carburanti benzina e diesel sono altamente
infi ammabili e i loro vapori sono esplosivi. Per
evitare lesioni personali o danni alle cose:
Conservare il carburante solo in contenitori
omologati, in edifi ci ventilati e non abitati,
lontani da scintille e fi amme. Si consiglia un
contenitore con una capacità di non oltre 8 litri con un
becco erogatore. Non riempire il contenitore di carburante
mentre il motore è in moto o è rovente, poiché il carburante
erogato potrebbe incendiarsi se dovesse entrare a
contatto con parti roventi o con le scintille dell’accensione.
Non avviare il motore nei pressi di carburante fuoriuscito.
Non utilizzare mai il carburante come agente detergente.
NON MISCELARE L’OLIO CON IL CARBURANTE.
2.7 COLLEGAMENTO DELLA BATTERIA
AVVERTENZA
È necessario acquistare una batteria. Scegliere una batteria
che soddisfi o superi le seguenti specifi che:
Tensione nominale: 12 volt
CCA a zero gradi: 240
AC a 32 gradi: 335
Dimensione: 18,0 cm x 19,5 cm x 13,0 cm
Capacità nominale: 33,0 AH
Tipo: Panasonic LC-R1233MK
Dado e bullone M6
Per evitare scintille e una possibile esplosione dovuta a
corto circuito, non toccare il morsetto positivo (+) della
batteria e qualsiasi altra parte metallica circostante con
strumenti, gioielli o altri oggetti in metallo. Quando si
installano i cavi della batteria, connettere il cavo positivo
(+) per primo e il cavo negativo (-) per ultimo.
CANALE CONVOGLIATORE
DELLA CIPPATRICE
AVANZAMENTO
IDRAULICO
