16 CIPPATRICE GIREVOLE
ASSISTENZA E MANUTENZIONE
PRIMA DI ESEGUIRE LAVORI DI ISPEZIONE O MANUTENZIONE A QUALSIASI PARTE DELLA MACCHINA, SPEGNERE LA FONTE DI ALIMENTAZIONE,
SCOLLEGARE I CAVI DELLA BATTERIA E ASSICURARSI CHE TUTTE LE PARTI MOBILI SIANO COMPLETAMENTE FERME.
AVVERTENZA
Rimuovere i due bulloni di ritenuta da 9 mm che fissano il 1.
coperchio di accesso sul gruppo del telaio principale.
Inclinare la copertura per consentire l'accesso al disco. 2.
Ruotare il disco in modo che i bulloni che sostengono le
lame della cippatrice siano accessibili.
Installare il blocco del disco (Sezione 5.2). Il disco è ora 3.
contenuto per la rimozione delle lame. Per accedere
alle lame restanti, rimuovere il punzone o il cacciavite e
riposizionare il disco. Riportare il punzone o il cacciavite
al foro di blocco del disco.
Rimuovere i dadi di blocco di protezione (sul lato 4.
posteriore del disco della cippatrice) e le viti a testa piatta
che tengono le lame sul disco.
5.2 BLOCCO DEL DISCO
Seguire questa procedura per installare il blocco del disco:
Esiste un foro nel cappuccio dell’albero, nell’albero 1.
del martinetto del disco e un foro corrispondente nella
mensola montata nella parte anteriore del cuscinetto
del disco.
Ruotare il gruppo del disco fino a quando il foro sull’albero 2.
del martinetto del disco si allinea con i fori nel cappuccio
dell’albero del disco e sulla mensola.
Installare un punzone o un cacciavite nel cappuccio 3.
dell’albero del disco, nella mensola e nell’albero.
Rimuovere il punzone o il cacciavite quando l’assistenza 4.
e/o la manutenzione sono completate.
GRUPPO DEL DISCO
FORO DEL BLOCCO
DEL DISCO
CAPPUCCIO
DELL’ALBERO
FORO CORRISPONDENTE SULL’ALBERO
DEL MARTINETTO DEL DISCO

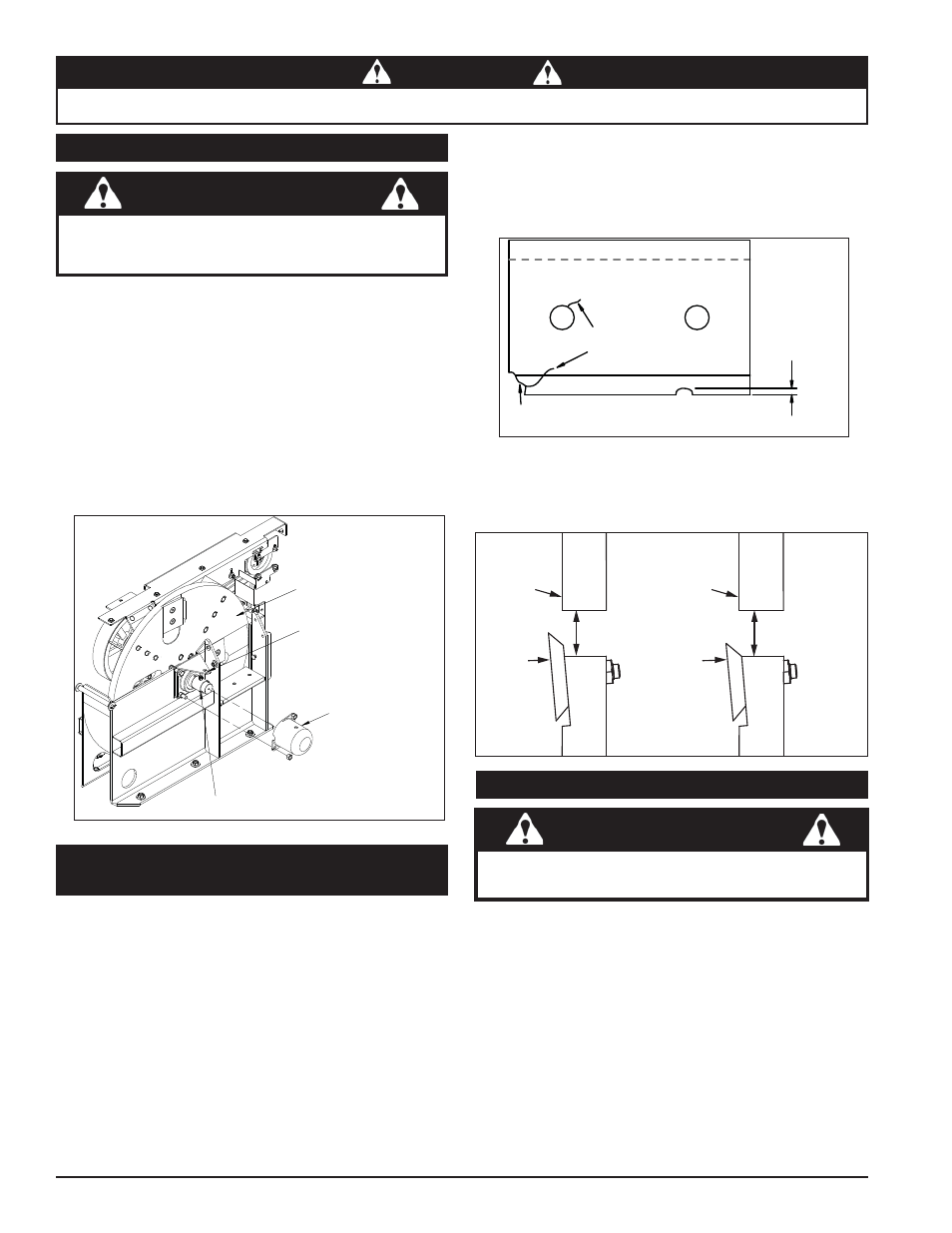

Figura 5.1 - Blocco del disco
Il meccanismo del disco ha un meccanismo di blocco.
Quando si opera sul gruppo del disco, utilizzare sempre
il meccanismo di blocco.
AVVERTENZA
Le lame di cippatura sono taglienti! Prestare attenzione
lavorando sulla macchina per evitare lesioni.
AVVERTENZA
5.3 MANUTENZIONE DELLE LAME DI
CIPPATURA
Le lame di cippatura potrebbero smussarsi, rendendo diffi cile
la cippatura e aggiungendo un ulteriore sforzo alla macchina.
CONTROLLARE CHE LE LAME SIANO AFFILATE OGNI
5-15 ORE DI LAVORO E AFFILARLE SE NECESSARIO.
La spia del controller lampeggerà con un codice giallo ogni 15
ore come promemoria di controllare le lame della cippatrice.
Per ripristinare il controller, vedere la Sez. 7.4.
Le lame devono essere affilate se:
• La macchina vibra notevolmente quando viene inserito del
materiale nella cippatrice.
• I rami di piccolo diametro non si autoalimentano.
• I trucioli vengono scaricati in modo non uniforme o presentano
code filiformi, soprattutto quando si cippano rami verdi.
Prima di affilare le lame di cippatura, controllare eventuali
danni permanenti. Sostituire la lama se:
• Ci sono incrinature, angoli rotti o tagli più grandi di 3 mm
(vedere sotto).
INTACCATURA
SUPERIORE
A 3 MM
INCRINATURA
SUPERIORE A
3 MM
ANGOLO
SPEZZATO
• La base del bordo di taglio è consumata o deve essere
riaffilata in modo che non superi più l’incavo della
cippatrice (vedere sotto).
LAMA
NUOVA
SCANALATURA
DI CIPPATURA SCANALATURA
DI CIPPATURA
DISCO DELLA
CIPPATRICE DISCO DELLA
CIPPATRICE
LA LAMA È
TROPPO
CORTA, DEVE
ESSERE
SOSTITUITA
5.4 RIMOZIONE DELLE LAME
