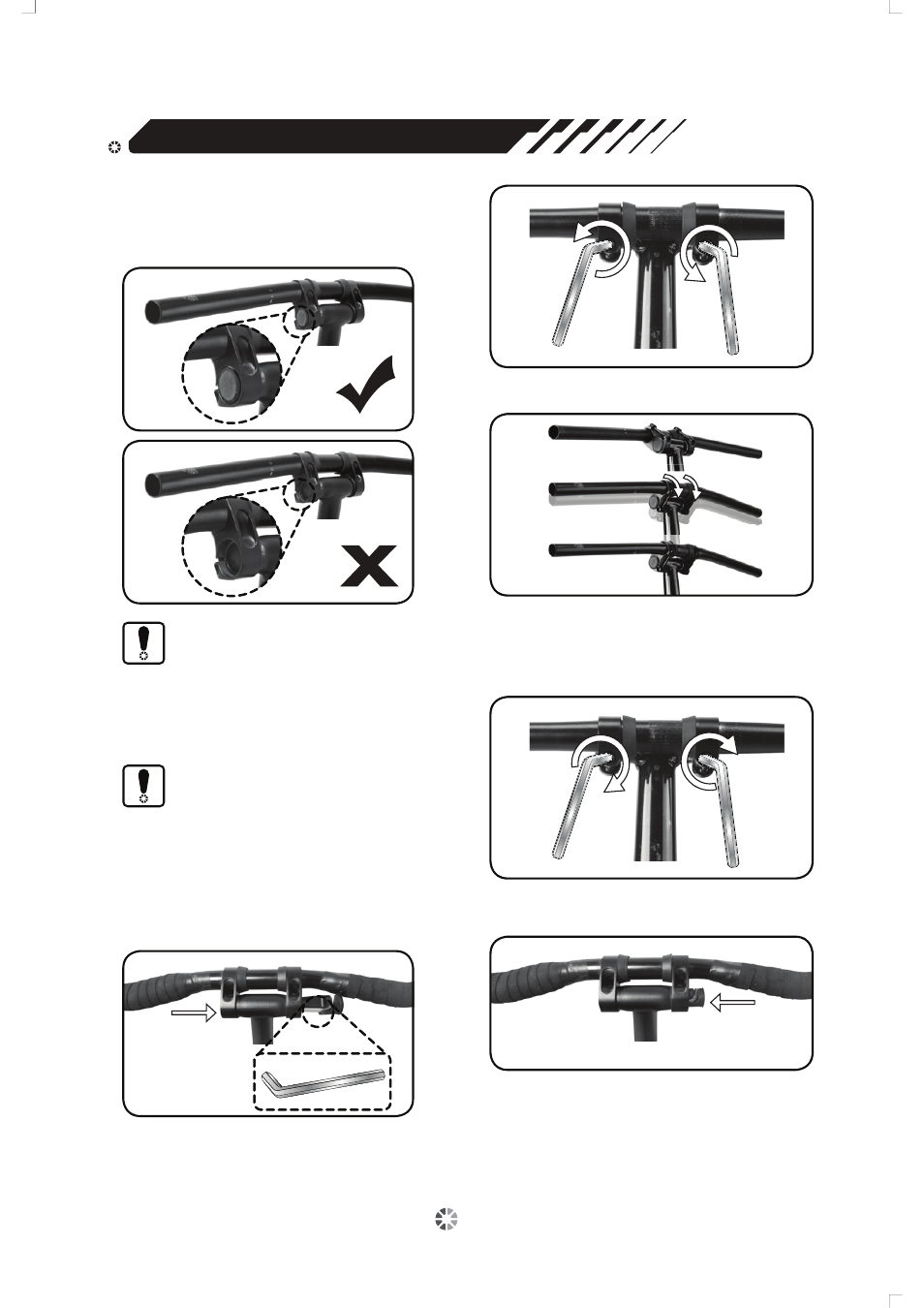

Attacco manubrio VRO
07
Il morsetto VRO consente di regolare il manubrio
in base all’altezza del ciclista o alla posizione di
guida desiderata muovendolo avanti, indietro, in
alto e in basso. Le istruzioni seguenti spiegano
come regolare il morsetto VRO.
AVVERTENZA:
Assicurarsi che le superfici esterne dei
fermi siano allineate con il T-bar
montato sul cannotto.
AVVERTENZA:
se ritenete di non essere in grado di
effettuare queste regolazioni in modo
adeguato, potete richiedere ad un
tecnico qualificato di effettuare una
regolazione professionale.
Fase 1 - Prendere una chiave Allen da 5 mm
dalla scatola degli attrezzi.
Fase 2 - Allentare i bulloni dei morsetti VRO con la
chiave Allen da 5 mm.
Fase 3 - Regolare l’altezza e la posizione del
manubrio in modo da ottenere la posizione di guida
desiderata. Spostare il morsetto VRO all’interno
dell’intervallo di regolazione - avanti, indietro, verso
l’alto e verso il basso.
Fase 4 - Una volta raggiunta la posizione
desiderata, stringere i bulloni dei fermi VRO con
una coppia di serraggio di 10 Nm.
Fase 5 - Riporre la chiave Allen nella scatola degli
attrezzi.
NOTA:
Assicurarsi che l’angolazione della piega
manubrio consenta di raggiungere
agevolmente le leve dei freni.
