16
AVVERTENZA:
se il cardine viene stretto eccessivamente la tensione può danneggiare il telaio.
* Per regolare il cardine utilizzare una chiave da 8 mm (è possibile utilizzare anche una chiave
regolabile o pinze di piccole dimensioni).
Regolare il bullone del cardine in modo che questo possa aprirsi e chiudersi per
effetto di una forza corretta, pari a 39~88 N per i telai in alluminio.
NOTA:
Effettuare la regolazione soltanto a incrementi di 1/16 di giro, per evitare di stringere o
allentare eccessivamente il V-Clamp La regolazione errata del cardine può comportare un
cardine troppo stretto o troppo allentato.
*STRUMENTI NECESSARI: Chiave da 8 mm

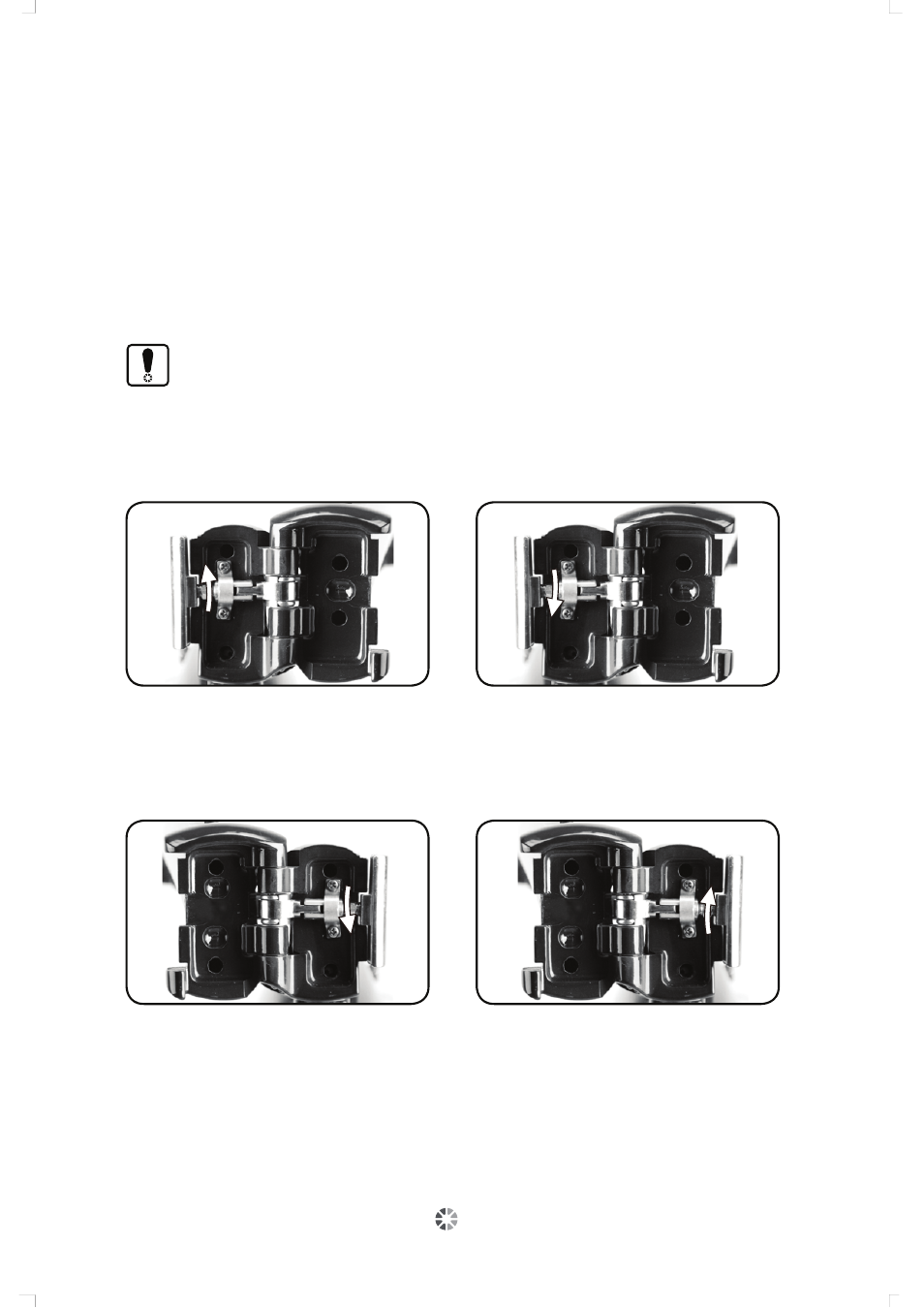

PER STRINGERE:
Posizionarsi di fronte al cardine e ruotare la
vite verso l’alto (senso antiorario), come
indicato in precedenza.
PER ALLENTARE:
Posizionarsi di fronte al cardine e ruotare la vite
verso il basso (senso orario), come indicato in
precedenza.
PER STRINGERE:
Posizionarsi di fronte al cardine e ruotare la
vite verso il basso (senso antiorario), come
indicato in precedenza.
PER ALLENTARE:
Posizionarsi di fronte al cardine e ruotare la vite
verso l'alto (senso orario), come indicato in
precedenza.
VERSIONE A*
VERSIONE B*
