22
Regolazione cambio indicizzato
AVVERTENZA:
Se non si è sicuri su come apportare
queste regolazioni, richiedere a un
tecnico qualificato di effettuare una
regolazione professionale.
Quando il LockJaw è sbloccato, il telaio è in
grado di ruotare intorno al bullone della
cerniera. Seguire le istruzioni per la regolazione
(allentare/stringere) del bullone della cerniera. A
volte, può essere difficile ruotare il telaio a
causa del bullone della cerniera troppo stretto.
Ciò può essere un risultato diretto della
regolazione della tensione del bullone della
cerniera, mentre si effettua la regolazione del
dado di regolazione.
Per la regolazione del bullone della cerniera
servono una chiave Allen da 2 mm e una da 6
mm. Il bullone della cerniera e la sua vite di
bloccaggio sono sul lato opposto della catena
della bicicletta.
NOTA:
ruotare il dado di regolazione soltanto a piccoli
incrementi (ad es. di 1/8 di giro) per volta, per
evitare di stringerlo o di allentarlo eccessivamente.

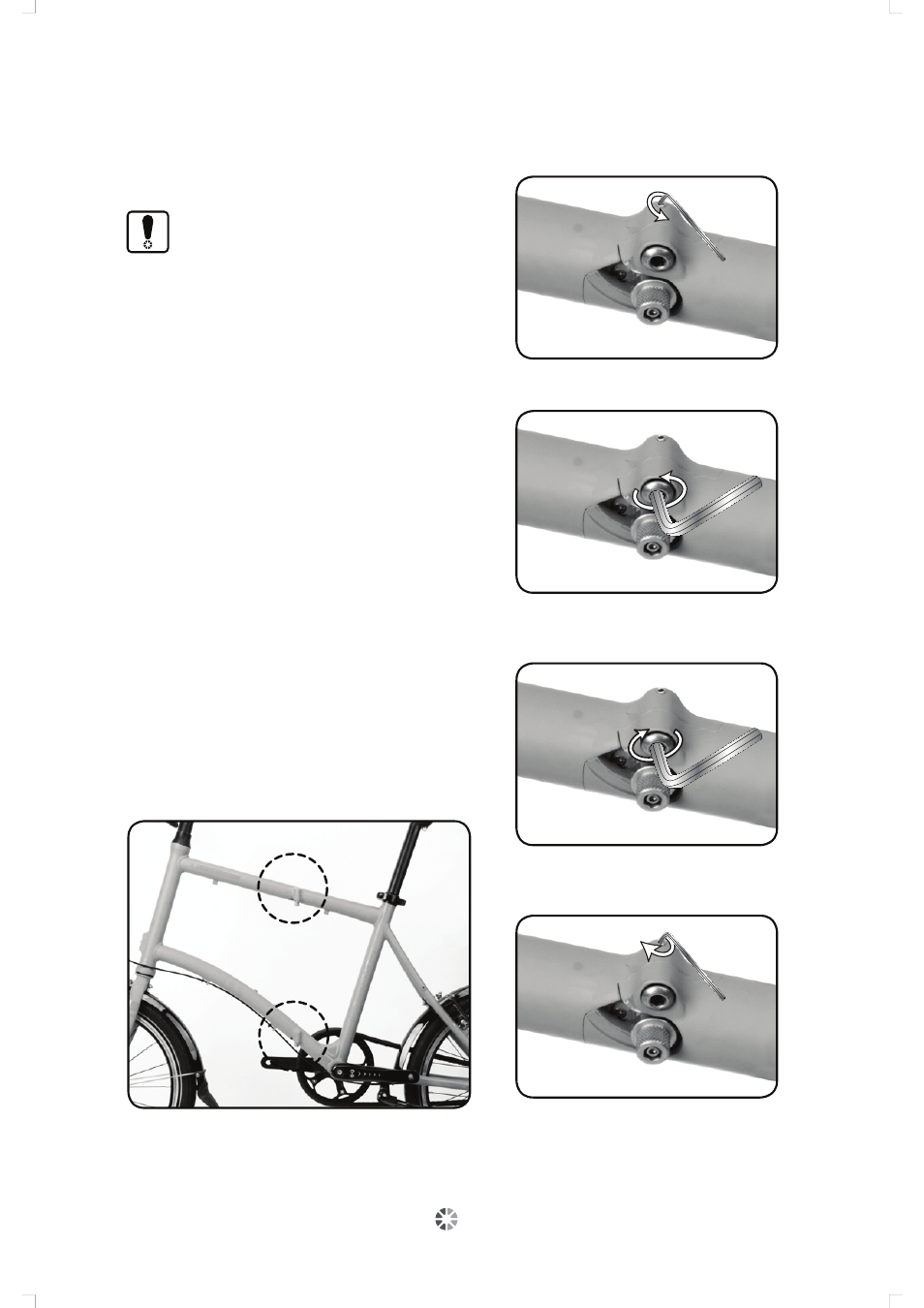

Fase 1 - Svitare la vite di bloccaggio con
una chiave Allen da 2 mm.
Fase 2 (Allentare) - Per allentare il
bullone di cerniera, ruotarlo in senso
antiorario con una chiave Allen da
6 mm. Si veda l'immagine in alto.
Fase 2 (Stringere) - Per stringere il
bullone di cerniera, ruotarlo in senso
orario usando una chiave Allen da
6 mm. Si veda l'immagine in alto.
Fase 3 - Al termine dell’operazione
stringere il blocco con una coppia di
serraggio da 1 Nm.
