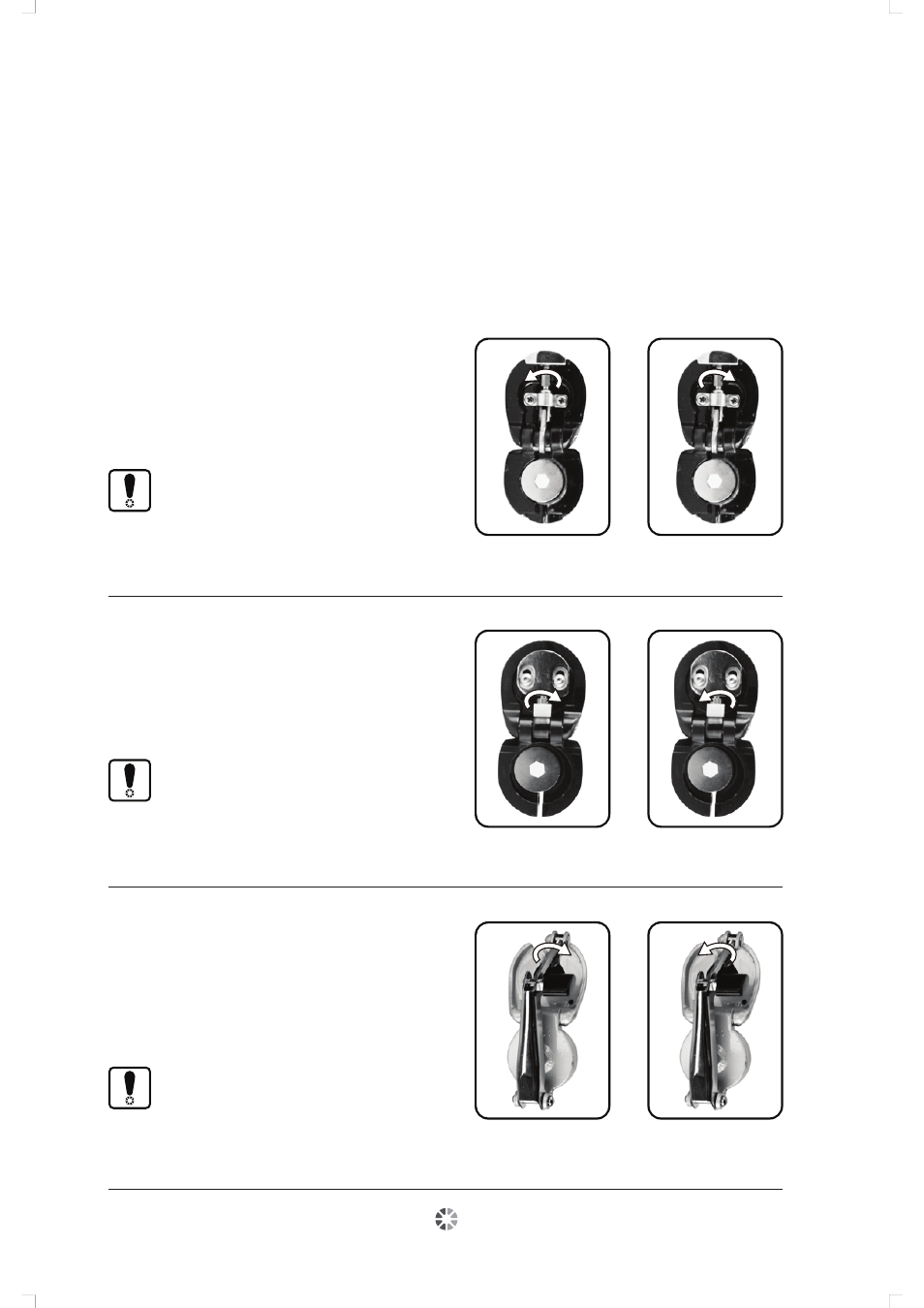

Regolazione dei cardini del canotto
NOTA:
effettuare la regolazione a piccoli incrementi, 1/16 di giro, per evitare di stringere o allentare
eccessivamente il cardine.
NOTA:
Se il cardine viene stretto eccessivamente,
rimuovere lo sporco e aggiungere olio lubrificante.
Radius V può essere regolato (stretto o allentato)
con una chiave Allen da 6 mm. Se non si dispone
di una chiave da 6 mm, è possibile utilizzare una
chiave regolabile o pinze di piccole dimensioni.
Regolare il bullone della chiusura finché questa
non si apre e si chiude esercitando una forza
pari a 29~49 N.
AVVERTENZA:
se il cardine viene stretto eccessivamente
la tensione può danneggiarlo
PER ALLENTARE:
ruotare il bullone della
chiusura nel senso
indicato dalla freccia.
PER STRINGERE:
ruotare il bullone della
chiusura nel senso
indicato dalla freccia.
RADIUS V
Il cardine Radius può essere regolato (stretto o
allentato) con una chiave Allen da 8 mm. Se non si
dispone di una chiave da 8 mm, è possibile utilizzare
una chiave regolabile o pinze di piccole dimensioni.
Regolare il bullone della chiusura finché questa
non si apre e si chiude esercitando una forza
pari a 29~49 N.
AVVERTENZA:
se il cardine viene stretto eccessivamente
la tensione può danneggiarlo.
Il cardine canotto Vybe può essere regolato
(stretto o allentato) con una chiave Allen da 6 mm.
Se non si dispone di una chiave da 6 mm, è
possibile utilizzare una chiave regolabile o
pinze di piccole dimensioni.
Regolare il bullone della chiusura finché questa
non si apre e si chiude esercitando una forza
pari a 29~49 N.
AVVERTENZA:
se il cardine viene stretto eccessivamente
la tensione può danneggiarlo.
