3. Amplificatore D12
3.1. Sistemi basati sull'amplificatore D12

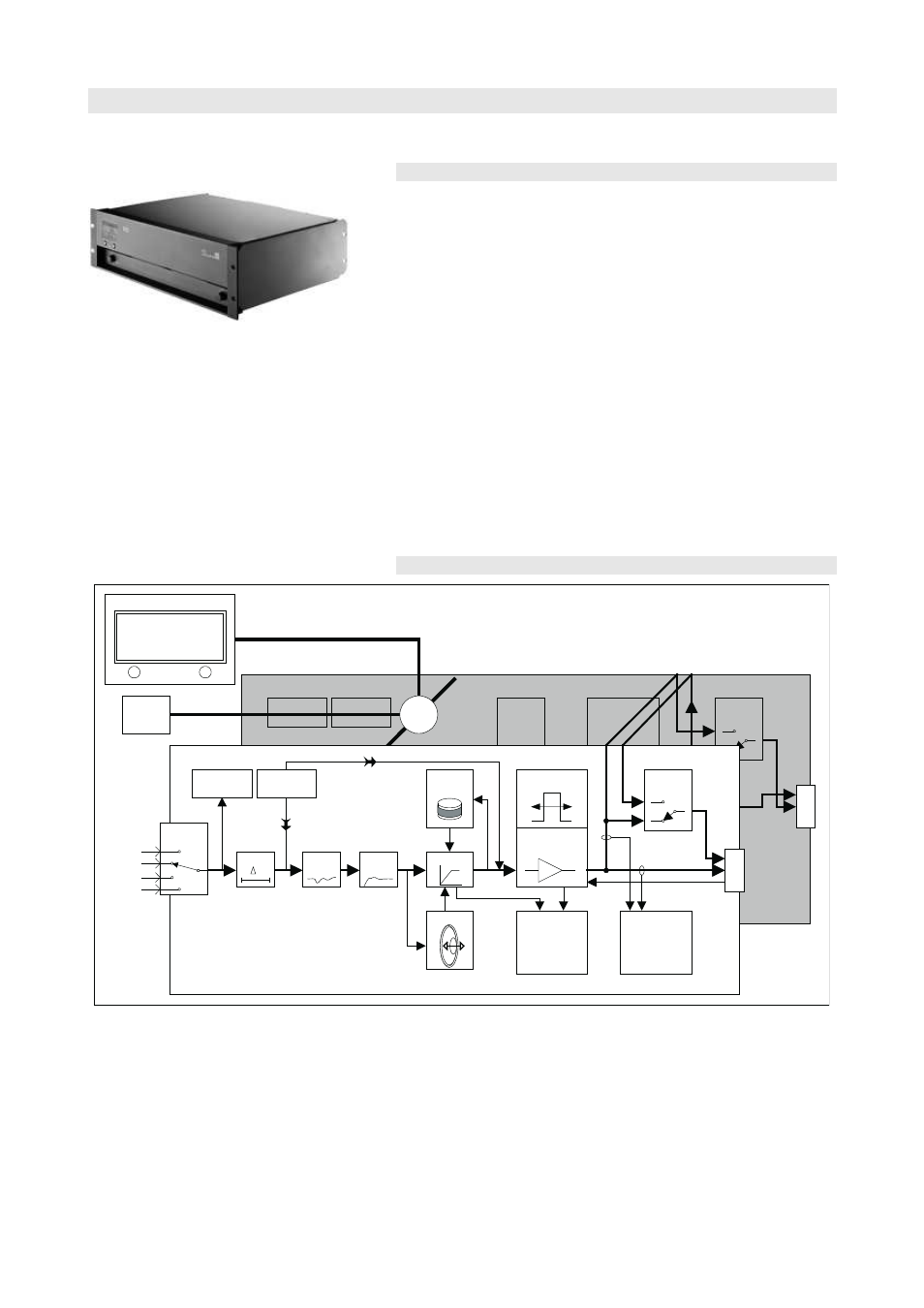

Fig. 2: Amplificatore D12
L'amplificatore D12 d&b è un amplificatore di potenza a due canali
dotato di processori di segnali digitali (DSP) che implementano specifiche
funzioni del controller per i diversi sistemi di altoparlanti. Il suo progetto ne
prevede l'utilizzo con tutti gli attuali sistemi di altoparlanti d&b ed è inoltre
disponibile una modalità lineare.
L'amplificatore D12 è progettato con ingressi per segnali sia analogici che
digitali, uscite per i sistemi di altoparlanti e possibilità di monitoraggio e
controllo remoto.
L'alimentatore di tipo switching funziona con varie tensioni di rete e
consente di avere un peso inferiore con potenza di uscita elevata.
Il comando del volume sul pannello frontale comprende un encoder
digitale a rotazione che, insieme a un display a cristalli liquidi (LCD),
consente la selezione di tutte le modalità operative. L'amplificatore D12
dispone di una elaborazione del segnale completa, di tutti i necessari
circuiti di protezione, di un'interfaccia REMOTE e SERVICE e di tutti i
connettori e gli indicatori di stato.
L'amplificatore D12 è alloggiato in un involucro di acciaio inossidabile da
3 unità rack 19" x 353 mm con pannello frontale in alluminio estruso.
3.2. Schema a blocchi dell'amplificatore D12
Output
routing
Power
amplifier
Input
routing
Analog A
Analog B
Digital A
Digital B
Signal
generator
sine wave or
pink noise for
acoustic tests
Input
monitoring
User
EQ
Delay
t
Dynamics
Coil temp.
t°
Power supply
Information
on headroom,
temperature,
power, mains
voltage
Excursion
1/2
3/4
5
from / to channel A
Channel B
1/2
3/4
5
System
EQ/XO
pilot signals
for load
monitoring
Channel A
LC Display
Output
Ch A
Ch B
Link A>B
Dual channel
> LINEAR
off
D12
remote
interface
Output
routing
uC
> LINEAR
Z analysis:
load
monitoring,
wiring fault
detection
1/2
3/4
5
I
Fig. 3: Amplificatore D12, schema a blocchi
