7.1. Disegni tecnici
D12
LEVEL PUSH MENU
MUTE
POWER
A B
ON OFF
OVL GR ISP OVL GR ISP
OUT A
OUT B
INPUT LINK
CH B
ANALOG
DIGITAL
AES/EBU
CH A
ANALOG
SERVICE REMOTE
VOLTAGE SEE LABEL
~ 50/60 Hz
1400 W
CAUTION
R ISK O F ELECT RIC SHOCK DO NOT OPEN
www.dbaudio.com
MAINS SUPPLY
RISK OF FIRE - REPLACE FUSE AS MARKED
T10A H / 250 V FUSE
T10A H / 250 V
FUSE
Made in Germany

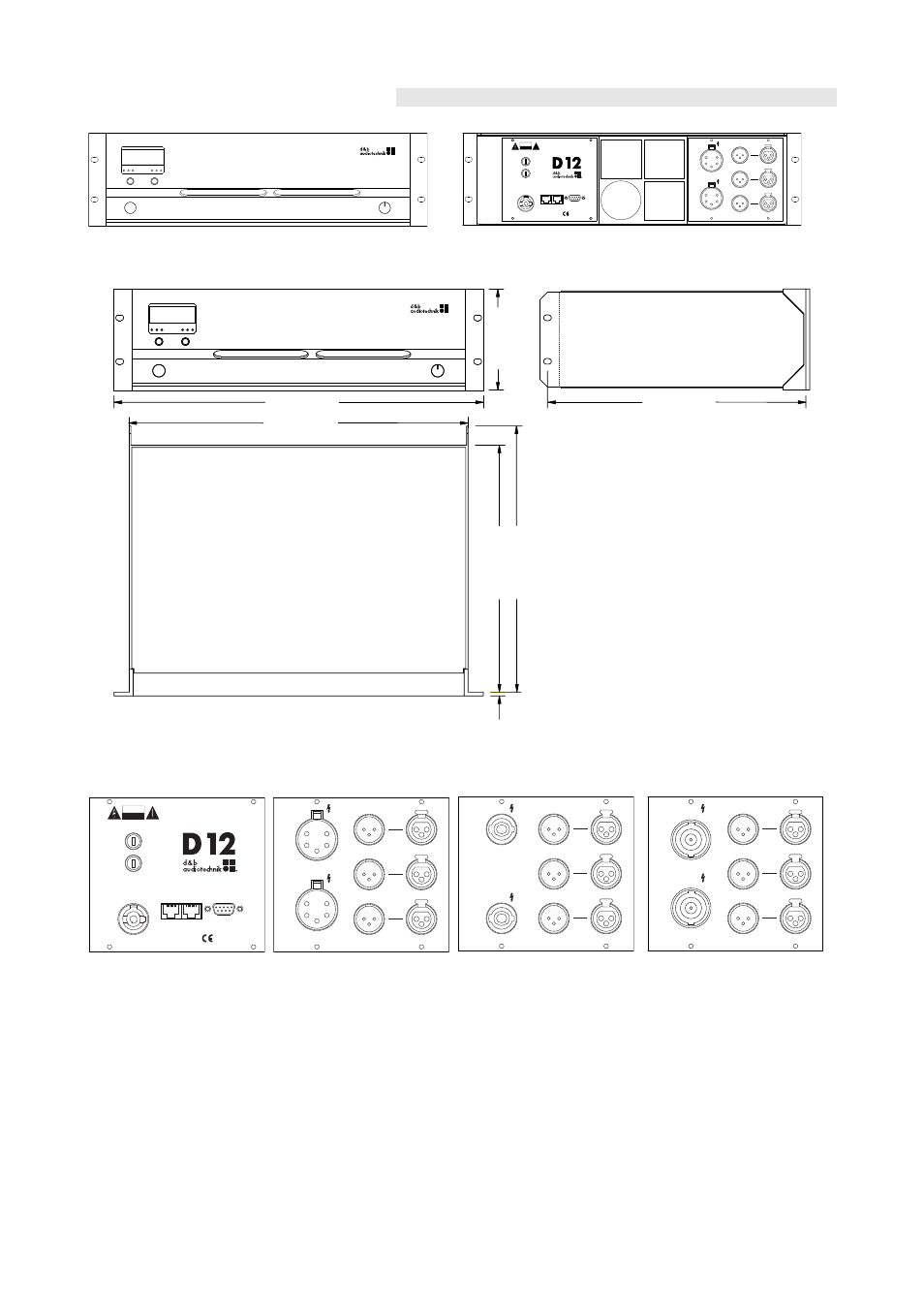

Fig. 23: Vista anteriore dell'amplificatore D12 Fig. 24: Vista posteriore dell'amplificatore D12
348 [13.70"] 3
2
8 [1
2
.9
1"]
483 [19.00"]
443 [17.44"]
338 [13.31"]
13
2
[
5
.2
0"]
5 [0.20"]
D12
LEVEL PUSH MENU
MUTE
POWER
A B
ON OFF
OVL GR ISP OVL GR ISP
Fig. 25: Dimensioni dell'involucro dell'amplificatore D12 in mm [pollici]
SERVICE REMOTE
VOLTAGE SEE LABEL
~ 50/60 Hz
1400 W
CAUTION
R ISK O F ELECT RIC SHOCK DO NOT OPEN
www.dbaudio.com
MAINS SUPPLY
RISK OF FIRE - REPLACE FUSE AS MARKED
T10A H / 250 V
FUSE
T10A H / 250 V
FUSE
Made in Germany
OUT A
OUT B
INPUT LINK
CH B
ANALOG
DIGITAL
AES/EBU
CH A
ANALOG
INPUT LINK
CH B
ANALOG
DIGITAL
AES/EBU
CH A
ANALOG
OUT A
OUT B
OUT A
OUT B
INPUT LINK
CH B
ANALOG
DIGITAL
AES/EBU
CH A
ANALOG
Fig. 26: Pannello di
alimentazione
dell'amplificatore D12 Fig. 27: Pannello di I/O EP5
dell'amplificatore D12 Fig. 28: Pannello di I/O NL4
dell'amplificatore D12 Fig. 29: Pannello di I/O NL8
dell'amplificatore D12
Amplificatore D12, Manuale hardware (4.9 IT) Pagina 25 di 28
