6.2.2. Condizioni di funzionamento
Il grafico seguente mostra l'intervallo di funzionamento termico all'interno
del quale vengono mantenute le prestazioni nominali. Il funzionamento
oltre questi limiti è possibile per un breve periodo e le limitazioni termiche
attiveranno la condizione di sovraccarico termico provocando l'intervento
del circuito di protezione termica dell'amplificatore.
0 5 10 15 20 25 30 35 40 45
0
100
200
300
400
500
600
700
800
900
Ambient Temp. in °C
M
a
x.
a
ve
ra
g
e
o
u
tp
u
t
P
o
w
e
r
[W
]

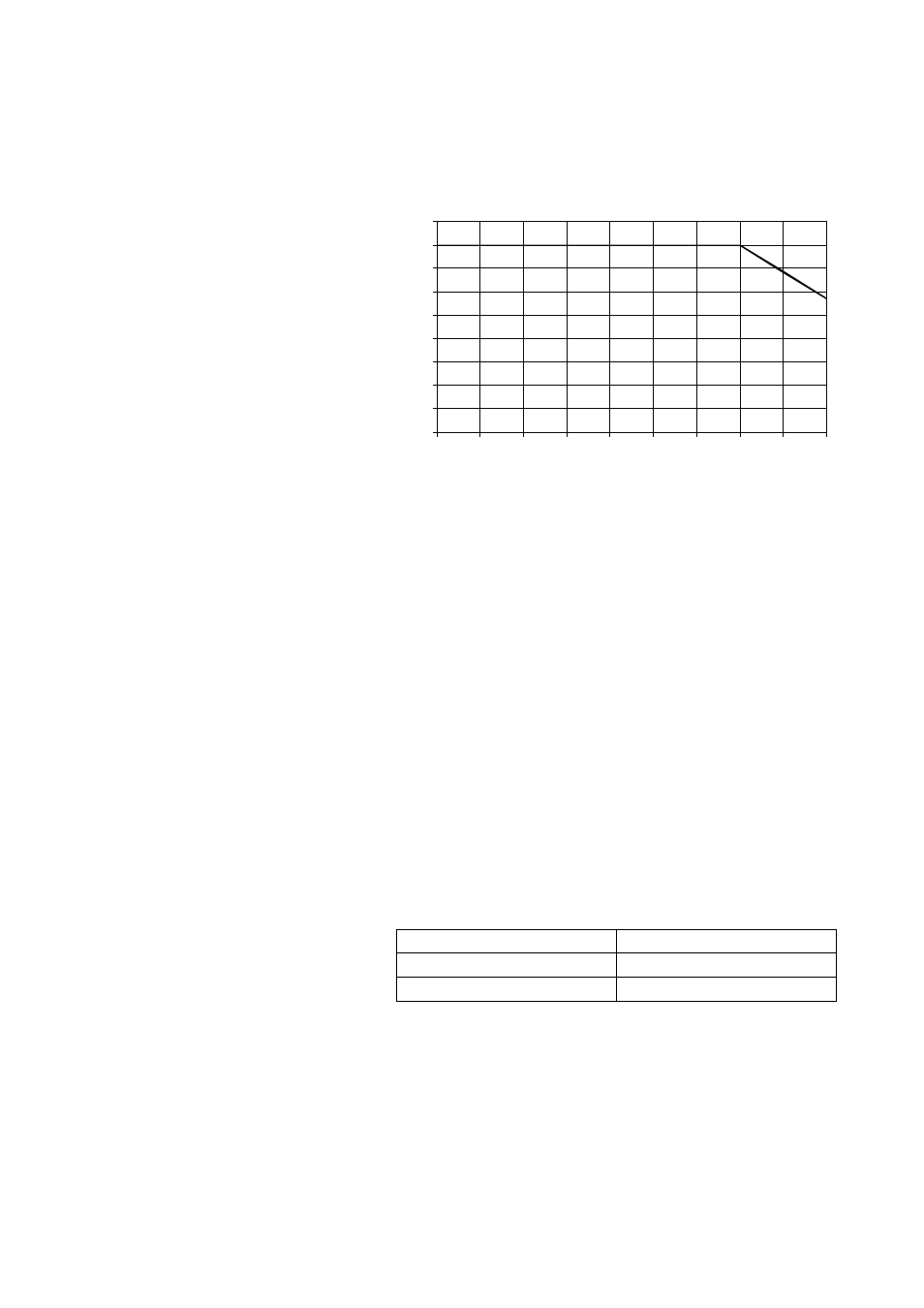

Fig. 22: Massima potenza totale di uscita media in funzione della
temperatura ambiente
Come spiegato nel paragrafo 6.2.1, nel caso peggiore un segnale con un
FC di 2,4 genera 1/3 della potenza di uscita sinusoidale nominale ovvero
400 Watt su 4 Ohm per canale (800 Watt totali). La gestione termica
dell'amplificatore D12 è progettata in modo da erogare tale potenza per
un tempo illimitato con una temperatura ambiente massima di 35 °C
(95 °F). Con temperature ambiente più elevate, la massima potenza di
uscita media che può essere erogata senza attivare la protezione termica
si riduce linearmente come mostrato nel grafico.
Quando si utilizza l'amplificatore D12 al limite superiore di temperatura di
45 °C (113 °F), la massima potenza di uscita continua è di 500 Watt
totali, cioè 250 Watt per canale. Facendo riferimento ancora al paragrafo
6.2.1 (Tabella 8) l'unità funzionerà correttamente, per esempio, con
400 Watt totali con carichi di 4 Ohm quando il segnale ha un FC di 3,5 o
con carichi di 8 Ohm se si deve trattare il caso peggiore di un segnale con
un FC di 2,4.
La massima potenza di uscita possibile di 2 x 1200 W su 4 Ohm, che per
ragioni termiche può essere erogata solo per brevi periodi (qualche
minuto), non è influenzata dalla temperatura ambiente.
6.2.3. Alimentazione di rete
Numero di dispositivi per conduttore di fase con piena potenza di uscita
Alimentazione di rete Numero di dispositivi
230 V / 16 A Max. 2
115/100 V / 15 A Max. 1
Tabella 9: Alimentazione di rete e numero di dispositivi
In USA e Giappone si consiglia l'alimentazione con due conduttori di fase
(240/200 V fase - fase) o l'impiego di cavi di alimentazione con una
sezione decisamente maggiore (minimo 4 mm
2 / AWG 12).
