5. Collegamenti
OUT A
OUT B
INPUT LINK
CH B
ANALOG
DIGITAL
AES/EBU
CH A
ANALOG
SERVICE REMOTE
VOLTAGE SEE LABEL
~ 50/60 Hz
1400 W
CAUTION
R ISK O F ELECT RIC SHOCK DO NOT OPEN
www.dbaudio.com
MAINS SUPPLY
RISK OF FIRE - REPLACE FUSE AS MARKED
T10A H / 250 V
FUSE
T10A H / 250 V
FUSE
Made in Germany
[14a] [9b] [8] [9a] [12] [13] [15(a/b/c)] [10] [11]
Mains panel I/O panel
[14b]

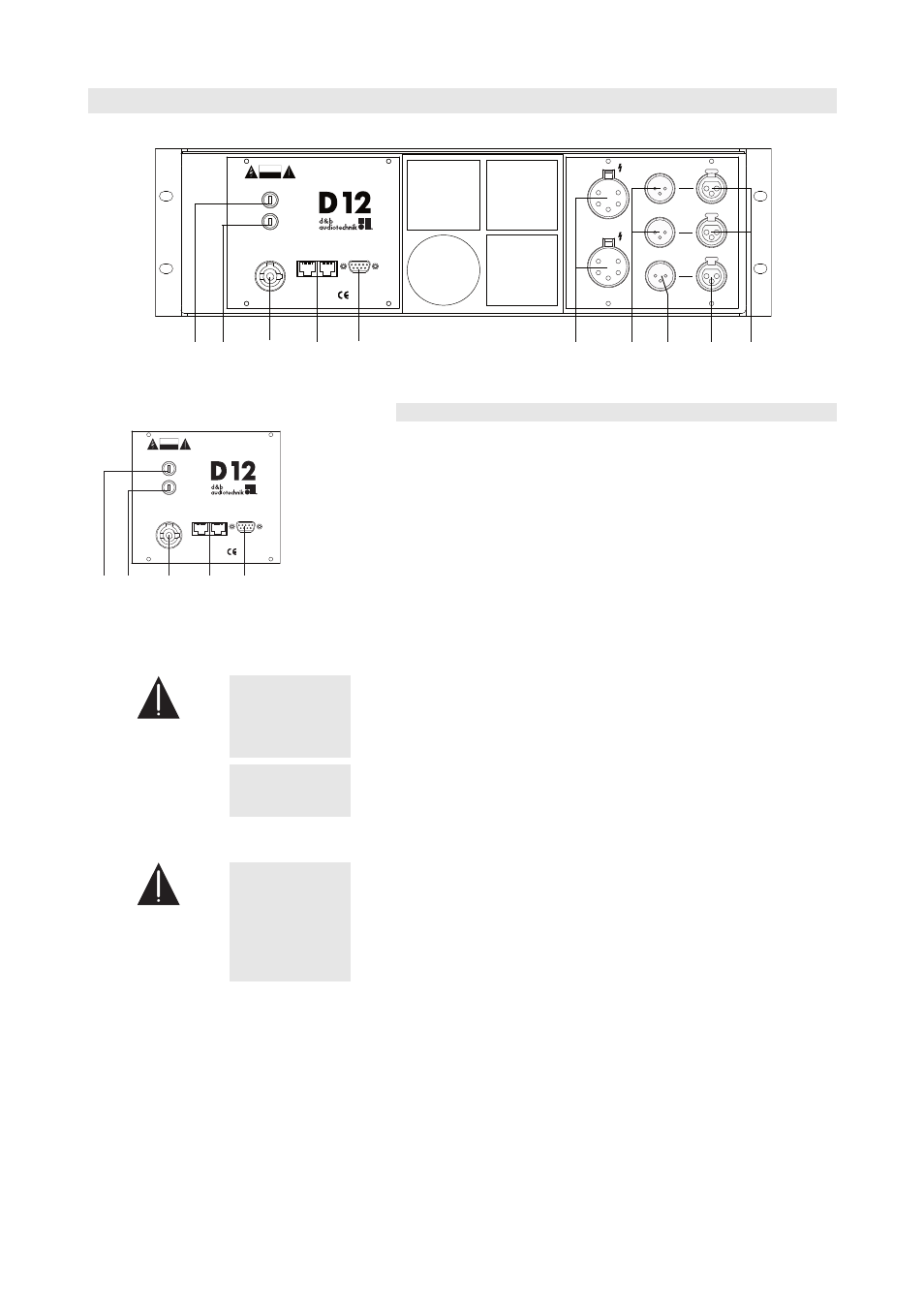

Fig. 8: Collegamenti dell'amplificatore D12
5.1. Pannello della tensione di rete
SERVICE REMOTE
VOLTAGE SEE LABEL
~ 50/60 Hz
1400 W
CAUTION
R ISK O F ELECT RIC SHOCK DO NOT OPEN
www.dbaudio.com
MAINS SUPPLY
RISK OF FIRE - REPLACE FUSE AS MARKED
T10A H / 250 V
FUSE
T10A H / 250 V
FUSE
Made in Germany
[9b] [8] [9a] [10] [11]
Fig. 9: Pannello di alimentazione
dell'amplificatore D12
Il connettore per la tensione di rete PowerCon [8] è montato sul pannello
posteriore ed è fornito con un idoneo cavo di alimentazione.
Sono inoltre presenti due connettori RJ45 [10] per le funzioni REMOTE
dell'amplificatore D12.
Un connettore SERVICE D-SUB-9 [11] consente di caricare nell'unità gli
aggiornamenti del software operativo e della configurazione dei sistemi di
altoparlanti.
5.1.1. Collegamento alla tensione di rete [8]
ATTENZIONE! Collegare l'amplificatore D12 solo a impianti di rete dotati di
conduttore di massa (protezione di terra).
Verificare con assoluta certezza il corretto collegamento a
terra.
IMPORTANTE! Prima di collegare l'apparecchio alla rete elettrica, verificare che i valori di
tensione e frequenza corrispondano a quelli specificati nell'etichetta
adesiva sul retro dell'amplificatore D12.
5.1.2. Fusibili di protezione [9 (a/b)]
ATTENZIONE! Nel caso di un fusibile bruciato, scollegare l'amplificatore
D12 dalla rete prima di sostituirlo.
Utilizzare solo fusibili di tipo adeguato – 5 x 20 mm/elevato
potere di interruzione – e con il corretto valore nominale di
corrente. Il valore di corrente può essere letto sul pannello
posteriore di alimentazione accanto al relativo fusibile.
I fusibili dell'alimentazione sono posti al di sopra del connettore PowerCon
e svolgono una funzione puramente protettiva in caso di guasto del
dispositivo. Essi non servono per la protezione contro i sovraccarichi.
Nel funzionamento a 200/230 V, interviene solo il fusibile superiore
[9a]. Nel funzionamento a 100/115 V, intervengono entrambi i fusibili
[9a e b].
