5.2. Pannello dei connettori (pannello di I/O)
OUT A
OUT B
INPUT LINK
CH B
ANALOG
DIGITAL
AES/EBU
CH A
ANALOG

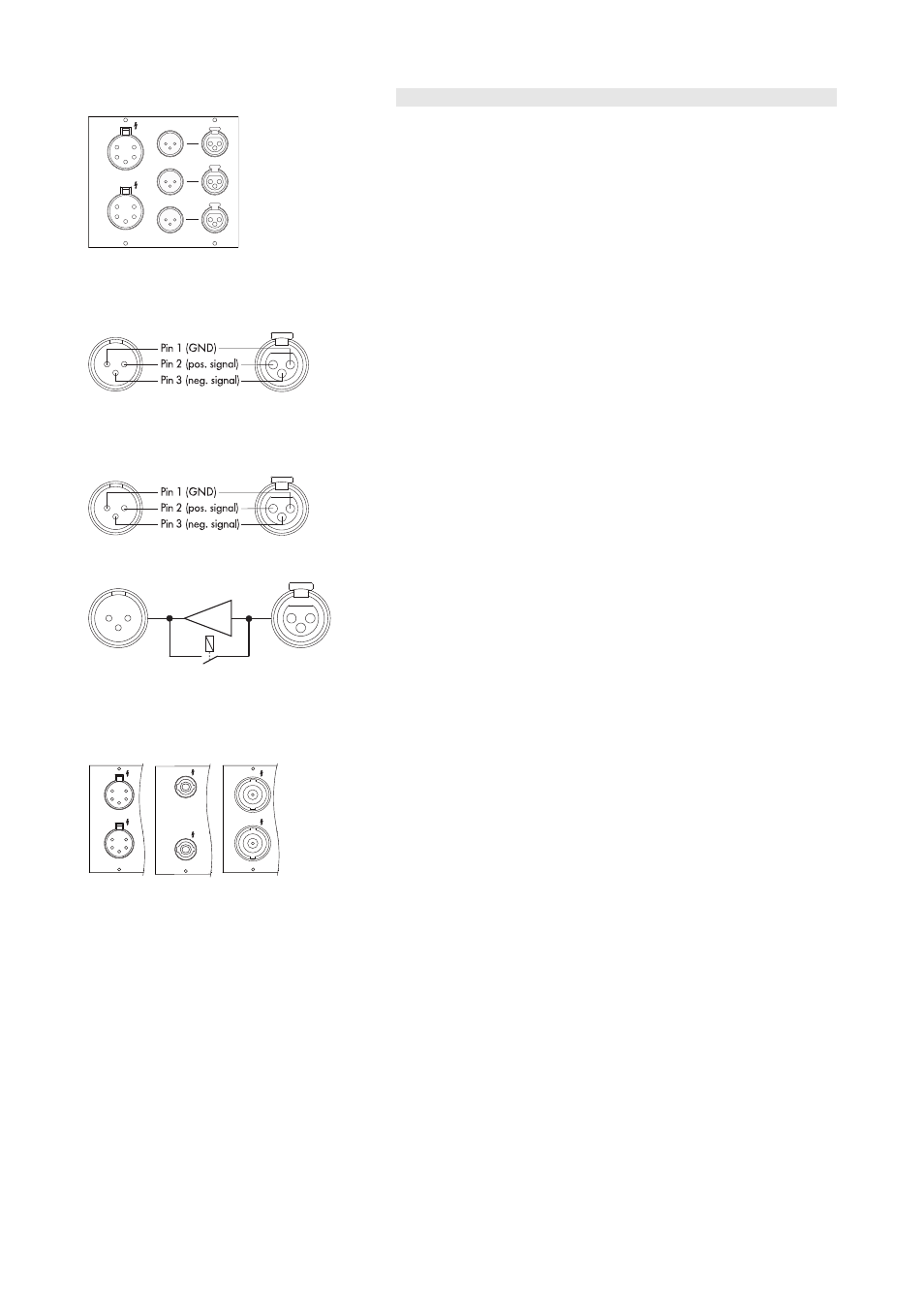

Fig. 12: Pannello di I/O dell'amplificatore
D12
Tutti i collegamenti di ingresso e di uscita dei segnali sono posti sul
pannello di I/O posteriore.
Essi comprendono ingressi per segnali analogici, segnali digitali
(AES/EBU) e uscite link per ciascun canale. Le uscite per i sistemi di
altoparlanti possono essere EP5, NL4 o NL8, a seconda della versione o
del tipo degli ingressi dei sistemi.
5.2.1. INGRESSI A/B [12] e LINK A/B [13]
Fig. 13: Intestazione dei connettori ANALOG
INPUT/LINK dell'amplificatore D12
Un connettore di ingresso XLR femmina a 3 poli è presente per i canali A e
B.
Collegato in parallelo, è presente un connettore XLR maschio a 3 poli
utilizzato come link per fornire segnale all'apparecchio successivo nella
catena di segnale del sistema.
5.2.2. INGRESSO DIGITALE AES/EBU [14a] e LINK [14b]
Fig. 14: Intestazione dei connettori DIGITAL
INPUT/LINK dell'amplificatore D12
Digital INPUT
(AES/EBU)
Digital LINK
Power fail (Bypass)
Buffer
Fig. 15: INPUT e LINK digitali
dell'amplificatore D12
Sono presenti un ingresso XLR femmina a 3 poli AES/EBU (protocollo
AES3) [14a] e un'uscita LINK XLR maschio a 3 poli [14b].
L'ingresso bilanciato utilizza un trasformatore ed è isolato elettricamente.
Il LINK digitale può essere utilizzato per fornire un segnale di ingresso
rigenerato all'apparecchio successivo nella catena di segnale del sistema.
La forma del segnale (i fronti di salita e di discesa del segnale) e il suo
livello vengono rigenerati con un amplificatore di segnale analogico.
In caso di avaria o in assenza di alimentazione, un relè evita l'interruzione
della catena del segnale. In tale evenienza, il segnale di ingresso digitale
bypassa l'amplificatore buffer analogico e viene collegato direttamente
all'uscita di LINK.
5.2.3. USCITE A/B [15 (a/b/c)]
OUT A
OUT B
[15a]
OUT A
OUT B
[15b]
OUT A
OUT B
[15c]
Fig. 16: Connettori di uscita EP5 [15a], NL4
[15b] o NL8 [15c] dell'amplificatore D12
L'amplificatore D12 viene fornito nelle versioni con connettori di uscita EP5,
NL4 o NL8 .
L'intestazione dei connettori di uscita per i sistemi di altoparlanti viene
commutata automaticamente in base alla modalità di I/O selezionata.
5.2.4. Modalità di I/O dell'amplificatore D12
Esistono 3 differenti modalità di uscita:
1. Modalità Dual channel
2. Modalità Mix TOP/SUB
3. Modalità 2-Way Active
Nota: Per maggiori informazioni relative alle modalità disponibili per
ciascun sistema di altoparlanti, fare riferimento al manuale
corrispondente.
Assicurarsi che il sistema collegato corrisponda all'effettiva
configurazione dell'amplificatore D12.
