66
Altri collegamenti
13�2 Relè (solo Solar-Log 1000, 1200 e 2000)
Il Solar-Log™ dispone di un relè di comando a potenziale zero, attivabile nei seguenti casi:
•
contatto di allarme scattato
•
riduzione della potenza attiva attivata
•
per l'ottimizzazione dell'autoconsumo
Il relè deve essere caricato con max. 24 VDC e 5 A.
Un'utenza da 230 V deve essere collegata tramite un altro relè di carico.
Collegamento

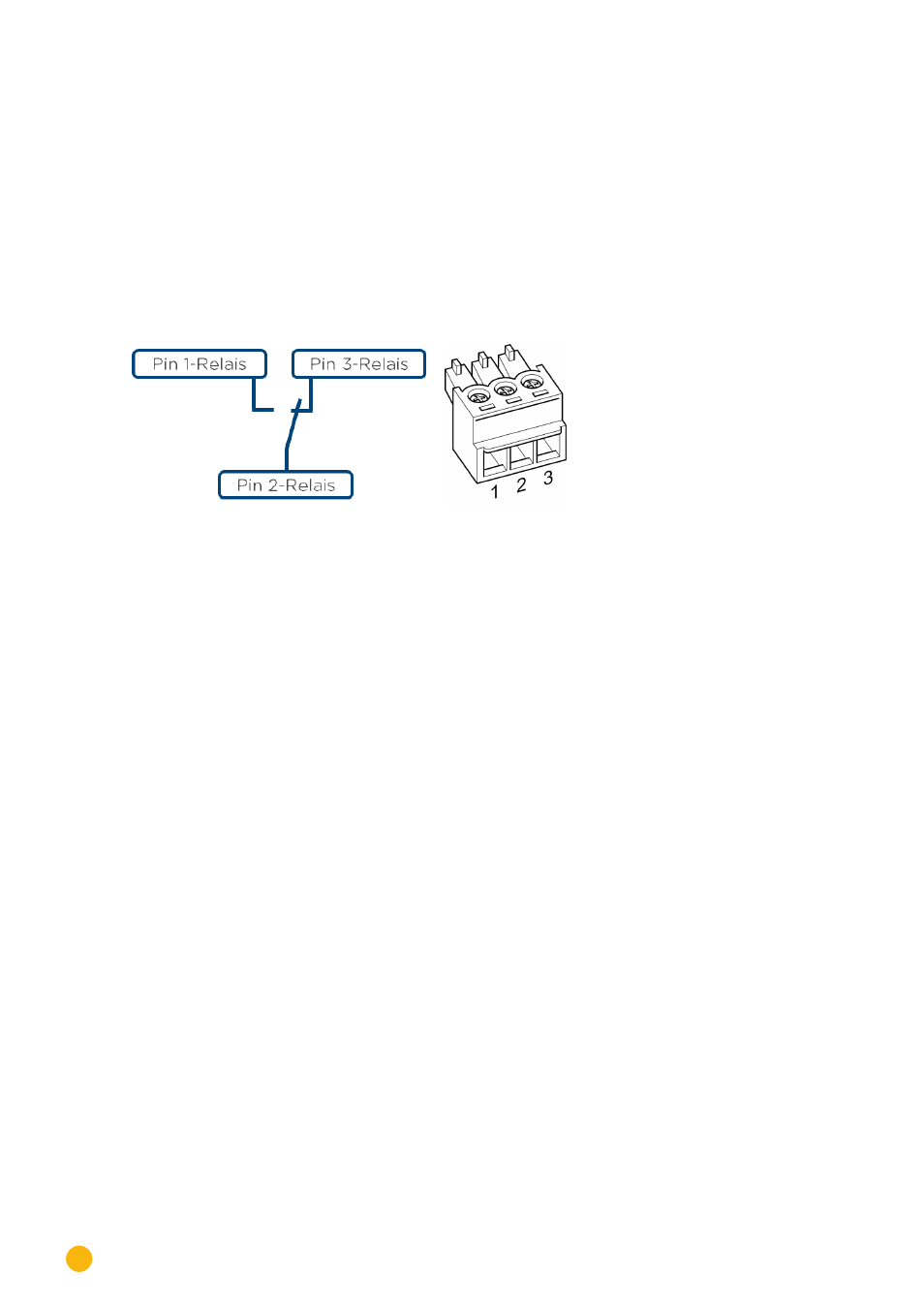

Fig. 37: Schema di collegamento relè
Cablaggio
Il cablaggio viene eseguito tramite il connettore di collegamento a 3 poli fornito in dotazione;
solitamente vengono utilizzati pin 1 e pin 2.
Nello stato OFF:
•
pin 1-2 sono aperti
•
pin 2-3 sono chiusi
Nello stato ON (Allarme/Guasto/Riduzione della potenza attivi)
•
pin 1-2 sono chiusi
•
pin 2-3 sono aperti.
13�3 USB
Solar-Log™ 300, 1000, 1200 e 2000 dispongono di un collegamento USB. Questo collegamento è indicato
solo per penne USB, non per il collegamento al PC.
Nota
Se è inserita una penna USB, il Solar-Log™ di notte esegue automaticamente un backup
dei dati sulla penna USB nella directory /Backup. Al massimo vengono memorizzati 10
backup di dati nella cartella Backup. I file di backup più vecchi vengono rimossi automa-
ticamente.
Il backup viene memorizzato sotto il seguente nome file nella cartella /Backup della penna USB:
•
solarlog_backup_YYMMDD.dat
YYMMDD sta per anno, mese e giorno - rispettivamente con 2 cifre
140312 sta anche per 12.03.2014
