Piedinatura e cablaggio degli attacchi
10�6 PM+
Apparecchi Solar-Log™ PM+ sono dotati di un'interfaccia a 6 poli PM+ verso il lato superiore del Solar-
Log™.
Questa interfaccia è concepita per l'accoppiamento con contatti a potenziale zero dei ricevitori di teleco-
mando centralizzato o impianti di telecomando. È possibile collegare 2 ricevitori di telecomando centraliz-
zato. Si possono così valutare i comandi del gestore di rete per la potenza reattiva e attiva.

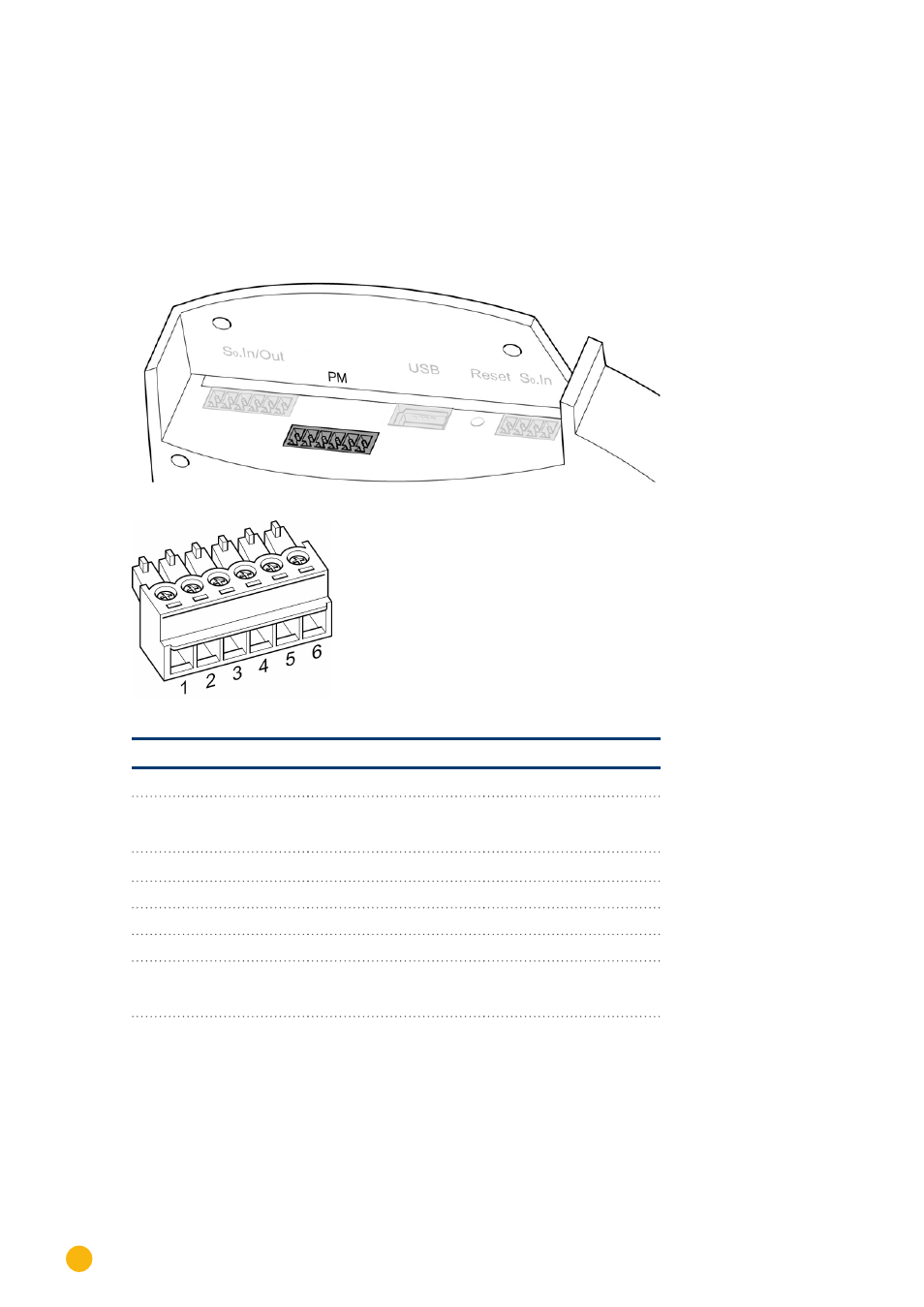

Fig. 26: Interfaccia PM+ a 6 poli
Fig. 27: Connettore della morsettiera a 6 poli
PM+
Pin
Piedinatura
Descrizione
1
+5V
Tensione di controllo per
il controllo della potenza
attiva
2
D_IN_1
Ingresso di controllo 1
3
D_IN_2
Ingresso di controllo 2
4
D_IN_3
Ingresso di controllo 3
5
D_IN_4
Ingresso di controllo 4
6
+5V
Tensione di controllo per
il controllo della potenza
reattiva
Per consentire la massima flessibilità possibile, agli ingressi D_IN_1 fino D_IN_4 è possibile assegnare valori
individuali di potenza e di potenza reattiva.
Esempi di collegamento per ricevitori di telecomando centralizzato sono riportati nell'appendice
