146

Funzioni speciali

23�4 Interconnessione (solo Solar-Log 1000 e 2000)

Applicare la funzione di interconnessione, se le interfacce di un Solar-Log™ non sono sufficienti o le lun-

ghezze di cavo fra Solar-Log™ e i diversi inverter superano la specifica RS485.

Per l'interconnessione realizzare una connessione Ethernet fra i logger di dati. Questo collegamento TCP/

IP può essere realizzate con tecnologie differenti (fibra di vetro, W-LAN, trasmissione per ponte radio, ….);

per il funzionamento della rete Solar-Log™, è rilevante solo che questa connessione sia veloce e affidabile.

All'interno della rete Solar-Log™ il master deve essere sempre un Solar-Log 2000 PM+. Per gli slave è pos-

sibile utilizzare Solar-Log 2000.

L'interconnessione degli apparecchi Solar-Log™ serve allo scambio degli comandi di controllo e dei

feedback.

I dati relativi alla produzione devono essere trasmessi in modo separato da ogni Solar-Log™.

Procedura:

Richiamare la configurazione in

Configurazione | Funzioni speciali | Gestione smart grid | Intercon-

nessione

.

Registrare

l'

indirizzo IP

del primo slave.

Fare clic con il mouse accanto ad un campo di immissione.

La maschera per l'immissione degli indirizzi IP si amplia con ogni immissione di indirizzo.

In una rete possono essere attivi

al massimo 9 slave

.

SALVA

le impostazioni

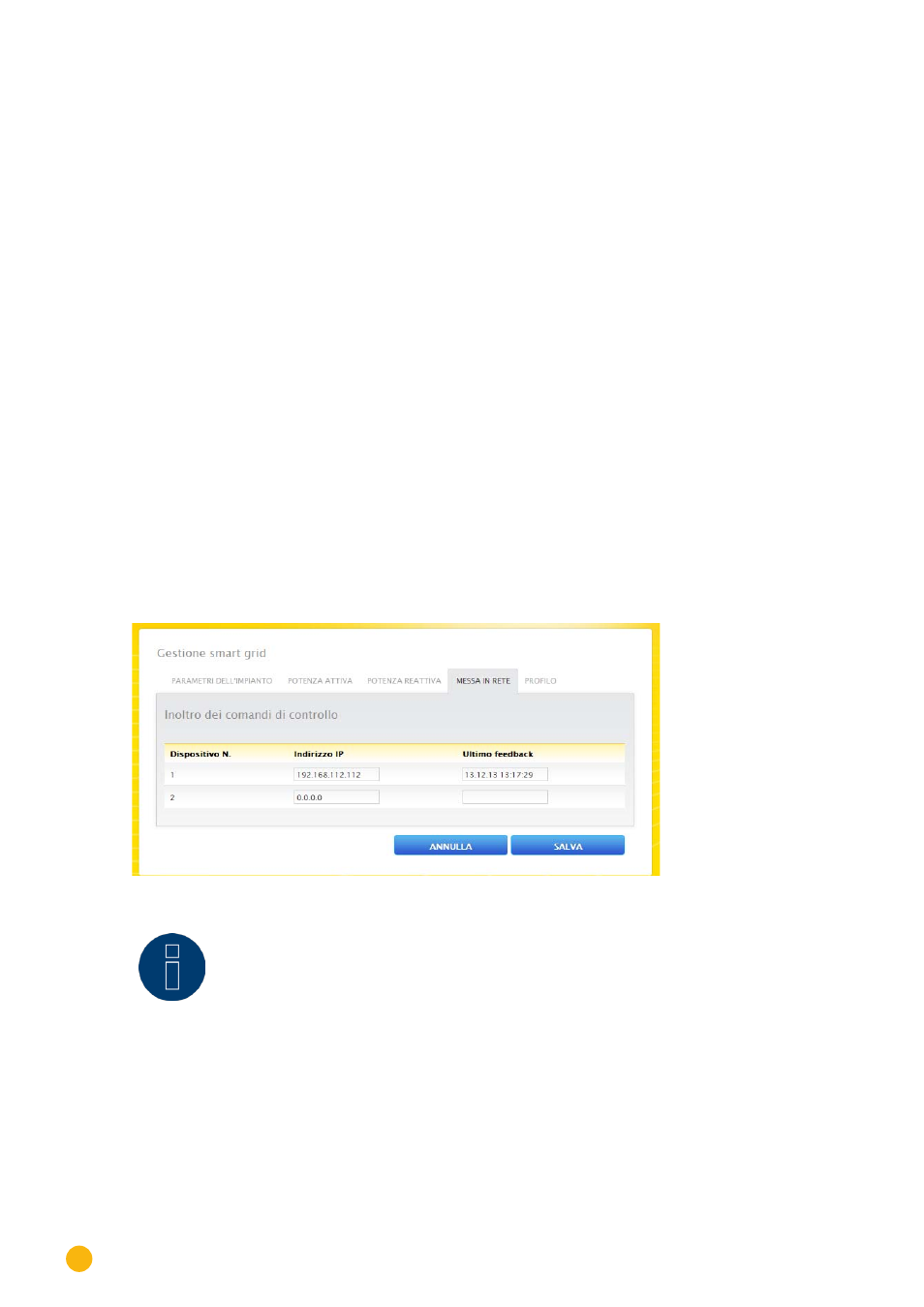

Fig. 63: Configurazione di rete Solar-Log™

Nota

Se nella modalità Master/Slave al master non dovesse essere collegato alcun inverter,

il parametro dell'impianto deve essere configurato sullo 0 in

Configurazione | Funzio-

ni speciali | Gestione smart grid | Parametri impianto

e il valore nominale annuale in

Configurazione | Impianto | Previsione

.
