34
Attacchi opzionali
Trasformatori di corrente di Solare-Datensysteme GmbH
Solare-Datensysteme offre per Solar-Log™ Meter trasformatori di corrente/CT adeguati:
Trasformatore di misura della corrente
Nome Descrizione N� Art�:
Solar-Log™ CT 16 A Misura della corrente 16 A, trasformatore:
16A/200mA
255639
Solar-Log™ CT 100 A-c Misura della corrente 100 A, trasformatore:
100A/200mA
Trasformatore chiuso
255640
Solar-Log™ CT 100 A-o Misura della corrente 100 A, trasformatore:
100A/200mA
trasformatore aperto (meccanismo pieghevole)
255638
9�3 Solar-Log™ PM+

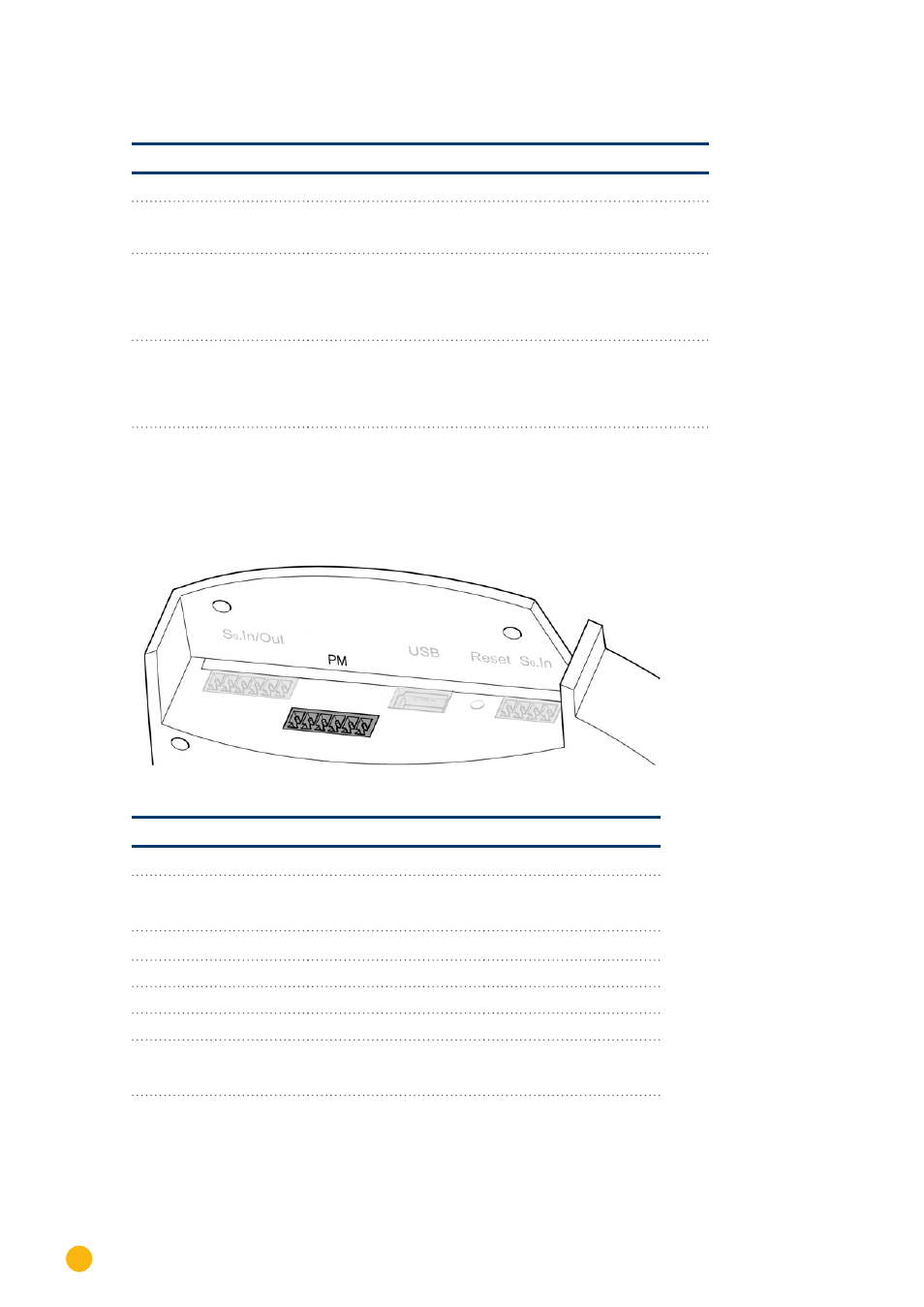

Fig. 18: Interfaccia PM+ a sei poli
PM+
Pin Piedinatura Descrizione
1 +5V Tensione di controllo per
il controllo della potenza
attiva
2 D_IN_1 Ingresso di controllo 1
3 D_IN_2 Ingresso di controllo 2
4 D_IN_3 Ingresso di controllo 3
5 D_IN_4 Ingresso di controllo 4
6 +5V Tensione di controllo per
il controllo della potenza
reattiva
