Piedinatura e cablaggio degli attacchi
10�1 Istruzioni per il cablaggio
Il cablaggio degli inverter e degli accessori deve essere eseguito con la massima attenzione. Un cablaggio
difettoso è la causa più frequente di guasto nella messa in funzione del Solar-Log™.
Raccomandiamo quindi:
•
cablaggio con cavi di pregio.
Per es.: LIYCY >=0,14 mm
2 o Cat 5/7 SSTP,
•
Nel cablaggio all'esterno è necessario osservare le preimpostazioni del costruttore per quanto
riguarda la stabilità UV e il tipo di montaggio.
•
Per tratti piuttosto lunghi raccomandiamo una sezione più grande.
•
Utilizzo di manicotti per fili flessibili.
•
Torsione dei doppini appaiati e della schermatura.
•
Cablaggio da sinistra a destra.
•
Cablaggio da chiaro a scuro.

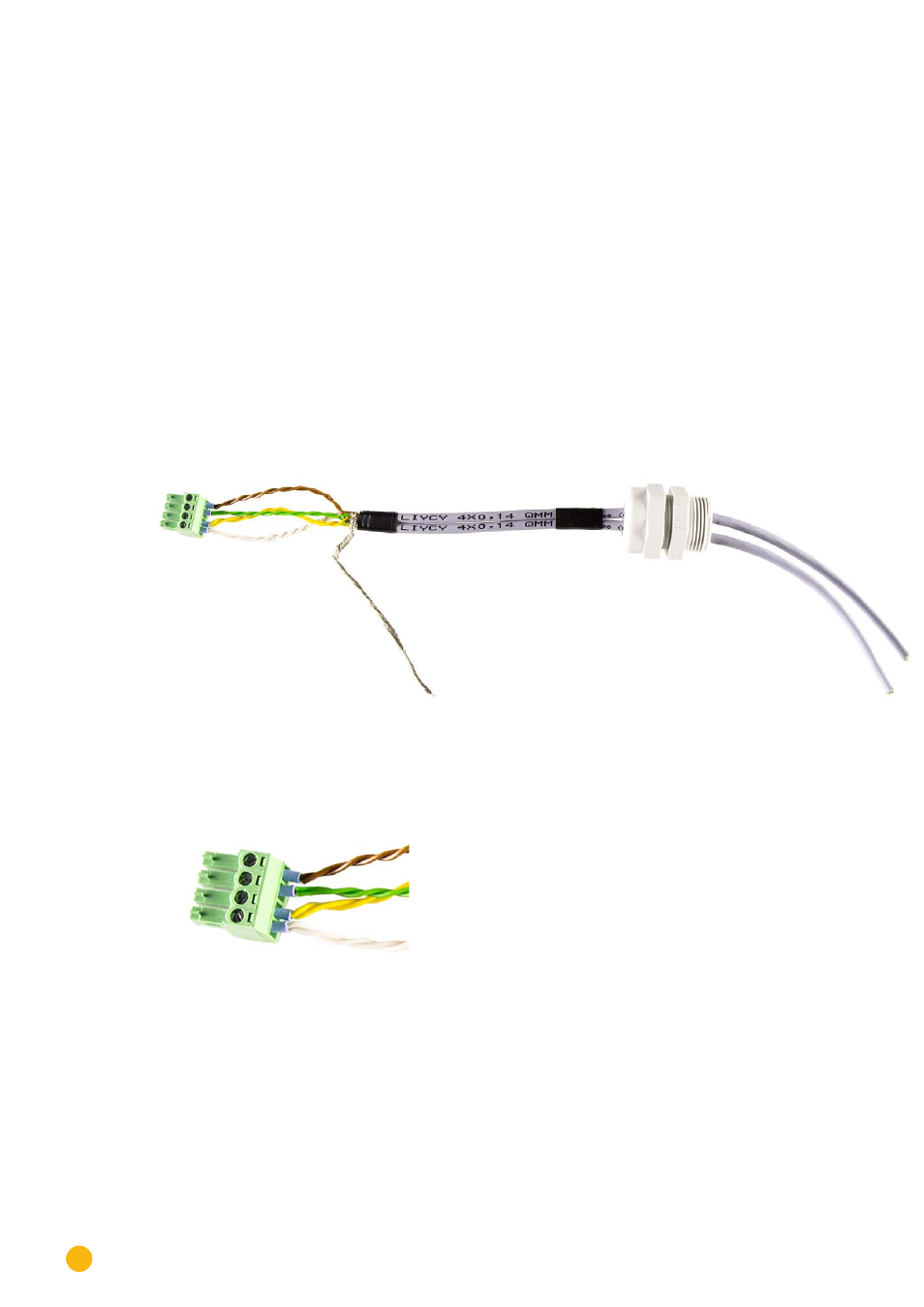

Fig. 19: Cablaggio campione al connettore a 4 poli della morsettiera
Fig. 20: Fig. Dettaglio del connettore della morsettiera con manicotti
