8 - MONTAGGIO RIVESTIMENTO STUB OVERNIGHT

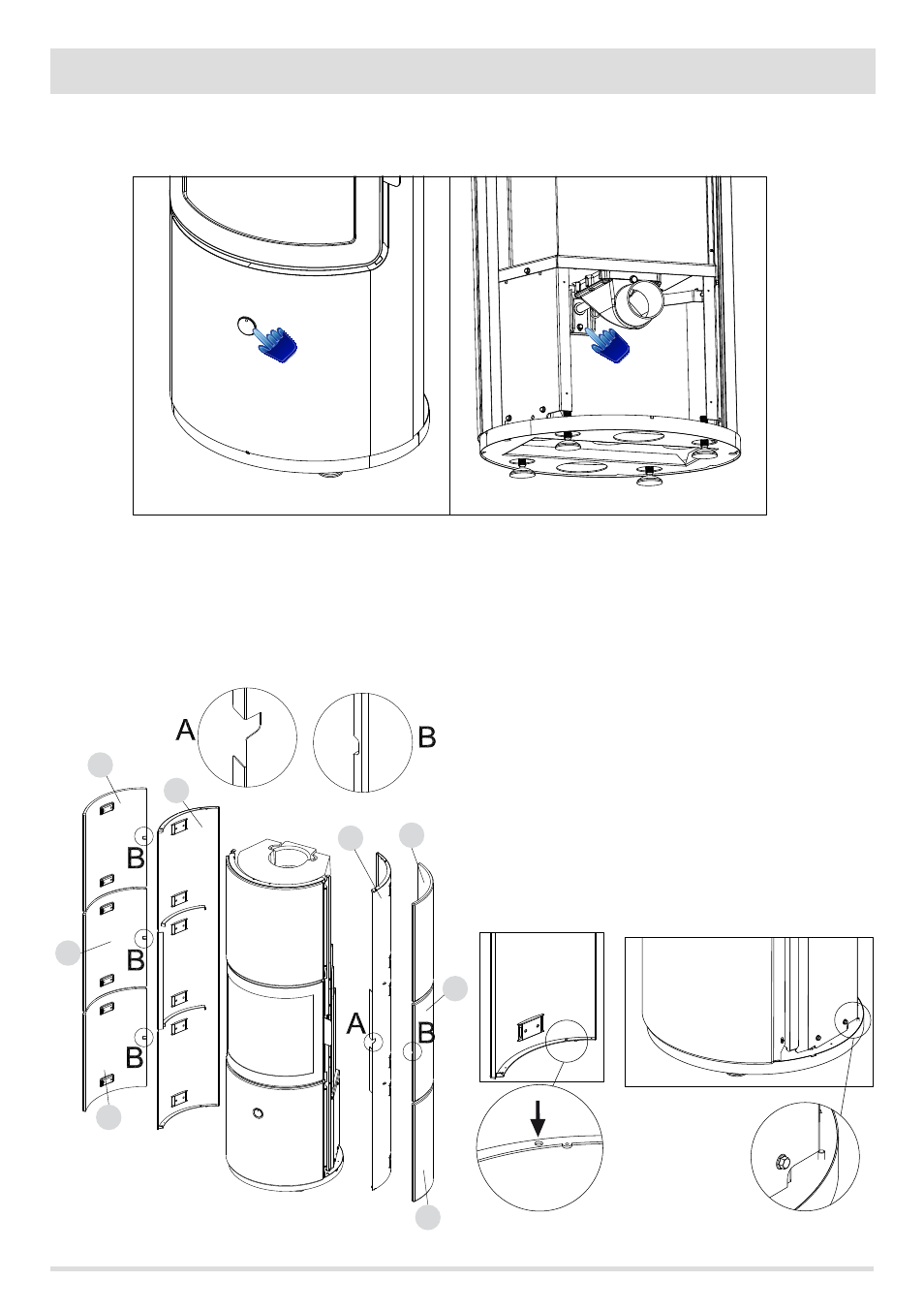

Prima di procedere con l’installazione dei pannelli laterali è necessario centrare e fissare la manopola di regolazione dell’aria. Con una
mano tenere la manopola in asse (anteriormente) e con l’altra, da dietro la stufa stringere la vite.
Montaggio pannelli laterali.
Come per il pannello centrale fissare il telaio in ferro “N/O” alle tre ceramica “C” per lato tramite le viti “D” (vedi pagine “composizione dei
kit ceramica”). Il pannello in ferro “N” dal lato maniglia ha uno scanso (dettaglio A). Posizionare la ceramica “C” intermedia rivolta con lo
scanso (dettaglio B) dallo stesso lato dello scanso del telaio in ferro “N” e quindi verso l’apertura della porta. Mentre la ceramica inferiore
“C”, superiore “C” e le tre ceramiche del lato opposto “C” apertura porta devono avere lo scanso sulla parte posteriore (FIG.5-dettaglio B).
Terminato di assemblare i pannelli farli entrare nella spina S (fig.6) posta nella parte posteriore in basso della stufa.
FIG.5 ASSEMBLAGGIO PANNELLI LATERALI FIG.6 MONTAGGIO PANNELLI LATERALI
