7 - MONTAGGIO RIVESTIMENTO STUB
Servizio Tecnico - Diritti riservati - Riproduzione vietata
posteriore in basso della stufa e fissarli nella parte superiore con la vite “I” in dotazione (FIG.7)
Montaggio pannello posteriore nel caso di uscita aria posteriore.
Nel caso di uscita fumi superiore i due pannelli laterali si incontrano posteriormente e sono fissati (figura 11) superiormente dalle due
viti “I”. Mentre per l’uscita fumi posteriore, inserire il pannello “N” nell’incastro predisposto nella parte bassa della stufa (FIG.8-10),
successivamente nella parte alta (FIG.9) fissare il pannello posteriore ai due laterali con le due viti “I” in dotazione. L’inserimento del top
permetterà il completo fissaggio dei pannelli.

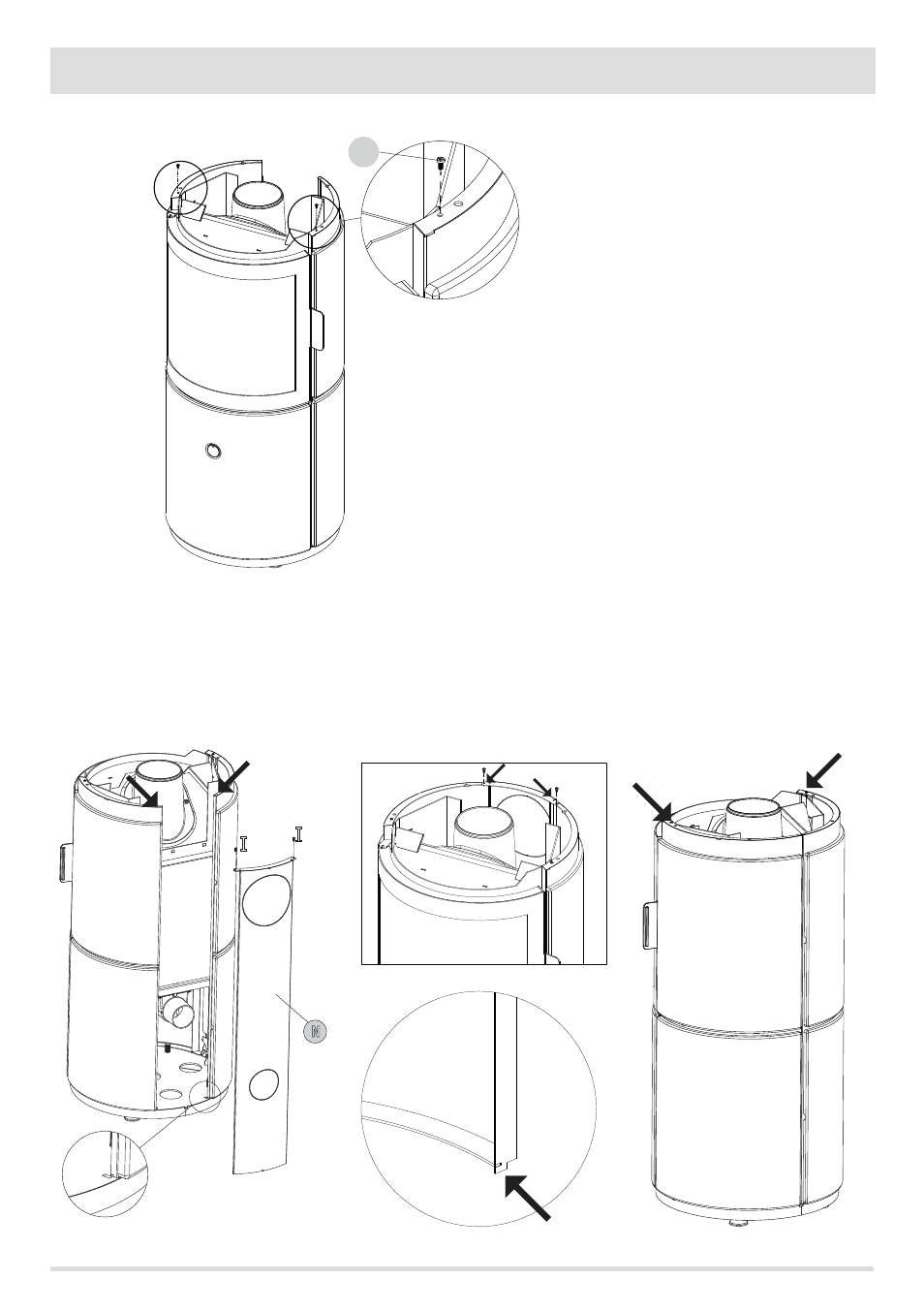

FIG.7 FISSAGGIO SUPERIORE PANNELLI LATERALI
FIG.8 MONTAGGIO PANNELLO POSTERIORE FIG.10 PARTICOLARE INCASTRO INFERIORE
PANNNELLO POSTERIORE
FIG.11 PANNELLI CON USCITA FUMI SUPERIORE
FIG.9 FISSAGGIO SUPERIORE
