2-ISTRUZIONI PER L’INSTALLAZIONE
PRESA D’ARIA ESTERNA
Realizzare sulla parete esterna in prossimità del prodotto un foro di transito con sezione libera minima di 100 cm² (foro diametro 13 cm o
quadrata 12x12cm considerando le usuali griglie protettive ), protetto da una griglia verso l’esterno.
La presa d’aria deve inoltre:
• essere protetta mediante griglie, reti metalliche, ecc.. senza ridurne, peraltro, la sezione utile netta;
• posizionata in modo da evitare che possa essere ostruita;
• essere realizzate in modo da rendere possibili le operazioni di manutenzione;
• essere comunicante direttamente con l’ambiente di installazione;
• nel caso di canalizzazioni, fino a 3,5 ml aumentare la sezione di circa 5% mentre per misure superiori aumentare del 15%.
Ricordare che le griglie di aerazione riportano sempre la sezione utile in cm 2 su un lato della stessa.
Nella scelta della griglia e della dimensione del foro, verificare che la sezione utile della griglia sia maggiore o uguale
dalla sezione richiesta dal produttore per il funzionamento del prodotto.
IMPORTANTE!
L’afflusso dell’aria può essere ottenuto anche da un locale adiacente a quello d’installazione purché tale afflusso
possa avvenire liberamente attraverso aperture permanenti comunicanti con l’esterno; è vietato il collegamento
con centrali termiche, garages, cucine o bagni.
COLLEGAMENTO AL CAMINO
Il collegamento al camino è un elemento molto importante che va eseguito con cura ed attenzione. I prodotti hanno lo scarico fumi
superiore o posteriore. Il montaggio del tubo di scarico fumi deve essere effettuato in modo da garantire la tenuta durante il funzionamento
del prodotto in depressione ed evitare la formazione e il trasporto verso il prodotto delle condense.
Eventuali dispositivi di regolazione manuale del tiraggio inseriti nel tubo non devono chiudere ermeticamente la sezione interna del
condotto. Tali serrande devono essere dotate di un meccanismo idoneo ad evitare la completa rotazione della valvola in posizione chiusa.
La superficie minima dell’apertura di sicurezza deve essere il 3% della sezione di passaggio e non inferiore a 20 cm². Se il canale da fumo
ha un tratto orizzontale, questo deve avere andamento ascensionale con pendenza minima del 3-5% (3-5 cm per ogni metro).
La proiezione in orizzontale del canale da fumo non deve avere una lunghezza superiore ai 2 m.
E’ vietato l’impiego di tubi flessibili e in fibro-cemento. Il canale da fumo non deve attraversare locali nei quali è
vietata l’installazione d’apparecchi a combustione. E’ vietato l’impiego di tubi in contropendenza.

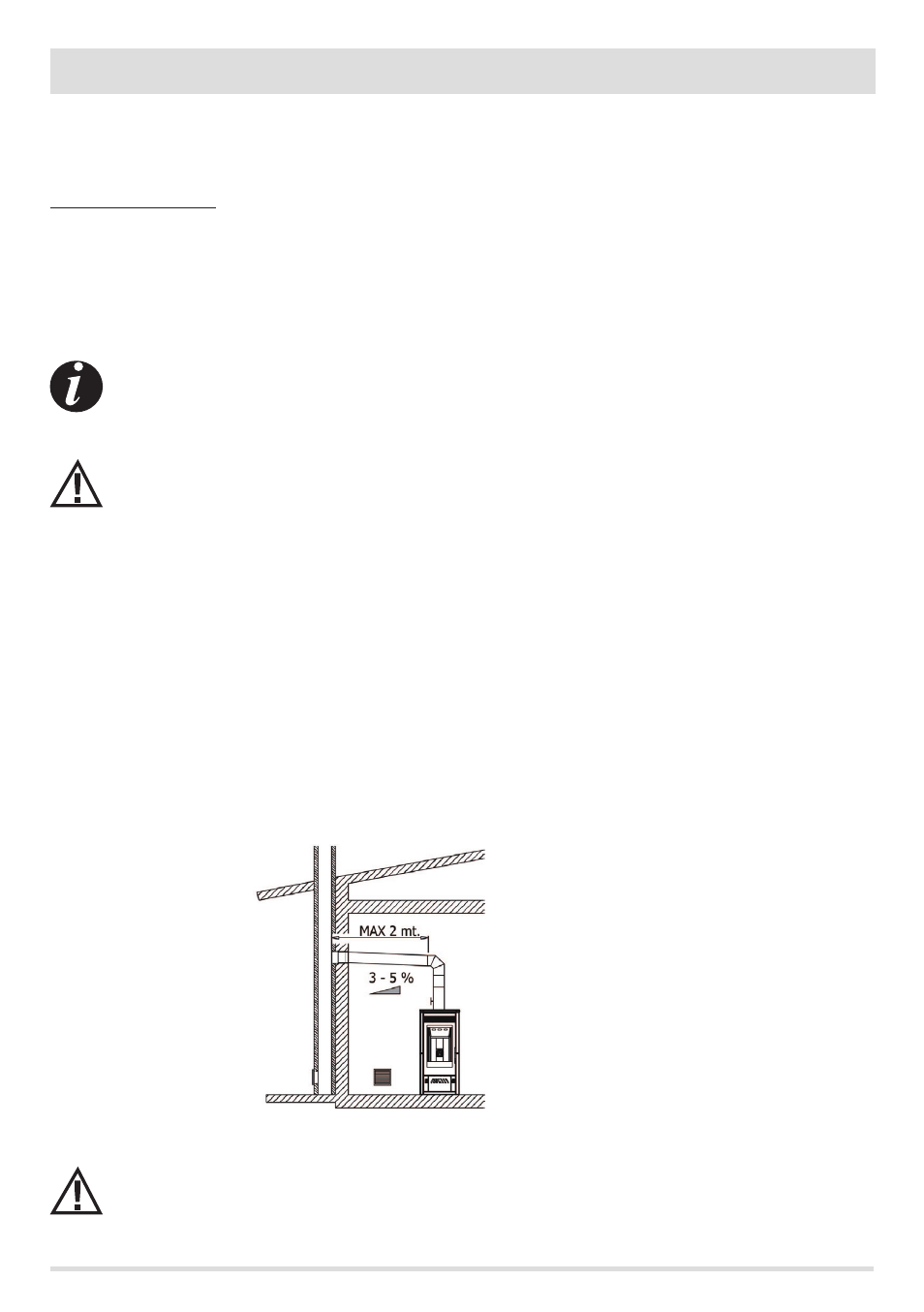

ESEMPIO DI COLLEGAMENTO AL CAMINO
