12
2-ISTRUZIONI PER L’INSTALLAZIONE

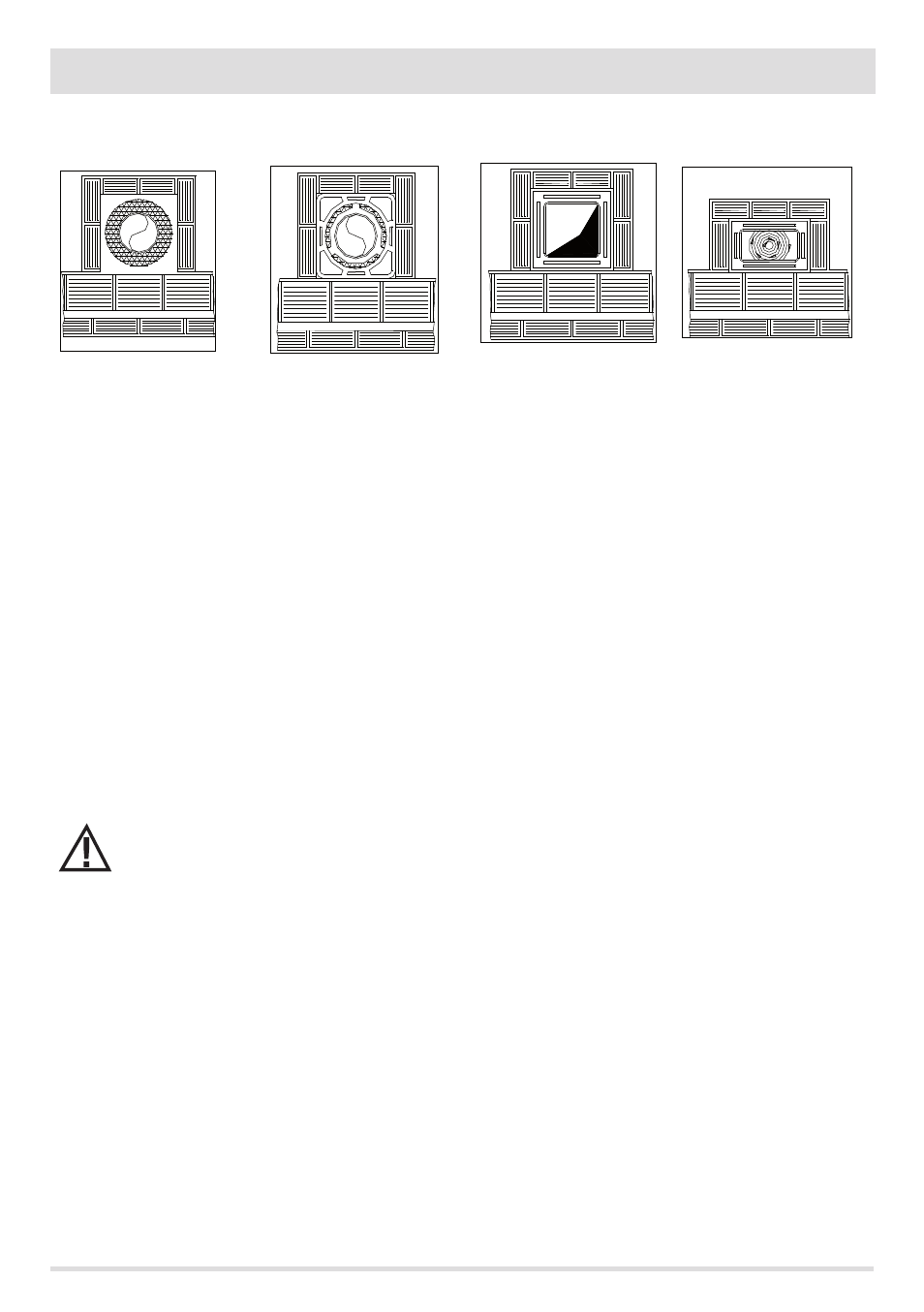

ESEMPI DI CAMINI
Camino in acciaio AISI 316
con doppia camera isolata con
fibra ceramica o equivalente
resistente a 400°C.
Camino in refrattario con doppia
camera isolata e camicia esterna
in conglomerato cementizio
alleggerito con materiale
alveolare tipo argilla.
Camino tradizionale in argilla
sezione quadrata con inserti
vuoti isolanti.
Evitare camini con sezione
rettangolare interna in cui il
rapporto tra il lato maggiore
ed il lato minore sia maggiore
di 1,5 (tipo ad es. 20x40 o
15x30).
OTTIMA BUONA MEDIOCRE SCARSA
Per i camini a sezione quadrata o rettangolare gli spigoli interni devono essere arrotondati con raggio non inferiore a 20 mm. Per la sezione
rettangolare il rapporto tra dimensione interne deve essere ≤1,5.
Le sezioni/lunghezze dei camini riportate nella tabella dei dati tecnici sono indicazioni per una corretta installazione. Eventuali
configurazioni alternative dovranno essere correttamente dimensionate secondo il metodo generale di calcolo della UNI EN13384-1.
É consigliato che il condotto fumario sia dotato di una camera di raccolta di materiali solidi situata sotto l’imbocco del canale da fumo in
modo da essere facilmente apribile ed ispezionabile da uno sportello a tenuta d’aria.
Nel caso in cui si dubiti delle prestazioni del proprio camino o le dimensioni dello stesso siano diverse da quelle
raccomandate, è vivamente consigliato eseguire, da parte di un installatore autorizzato del produttore, un
sopralluogo preventivo ed una misurazione strumentale delle prestazioni del camino.
Il produttore declina ogni responsabilità riguardo al cattivo funzionamento del prodotto se questo è imputabile
all’utilizzo di un camino mal dimensionato ed installato in modo da non soddisfare i requisiti elencati.
