9
2-ISTRUZIONI PER L’INSTALLAZIONE
Servizio Tecnico - Diritti riservati - Riproduzione vietata
COLLEGAMENTO DEL PRODOTTO AL CAMINO
Il tubo di uscita dei fumi è predisposto dalla ditta per l’uscita fumi verso l’alto del prodotto.
Esiste la possibilità di portare l’uscita fumi sul retro del prodotto. Nel caso della stufa STUB è necessario svitare le due viti sul collare
del raccordi fumi e ruotarlo di 180° mentre per la stufa STUB Overnight è necessario acquistare il raccordo uscita fumi posteriore (vedi
paragrafo successivo).
Prima di installare il kit in refrattario, dove previsto, per l’accumulo del calore inserire il raccordo uscita fumi opzionale al tubo già disposto
sul prodotto e staccare il semitrancio che si trova sul pannello posteriore del prodotto.

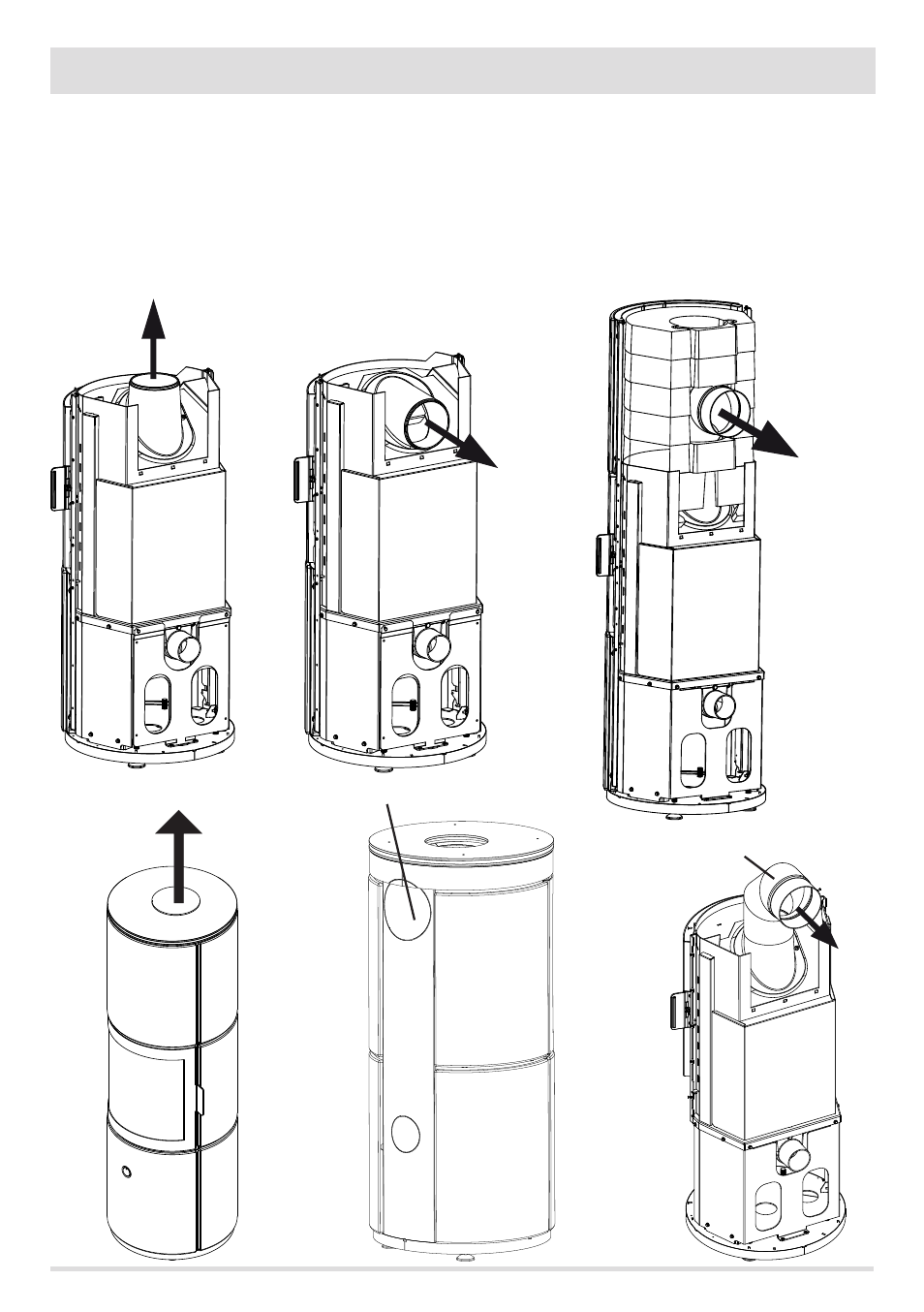

RACCORDO USCITA FUMI POSTERIORE
(OPZIONALE) PER STUFA STUB OVERNIGHT
SEMITRANCIO
RACCORDO USCITA FUMI SUPERIORE O POSTERIORE STUFA STUB
RACCORDO USCITA FUMI POSTERIORE STUFA STUB OVERNIGHT
(RACCORDO OPZIONALE)
USCITA FUMI SUPERIORE STUFA STUB OVERNIGHT
