MANUALE D’INSTALLAZIONE E UTILIZZO
Capitolo 3
RIVESTIMENTO SCENARIO
pag.
8
Capitolo 3
Servizio tecnico - Diritti riservati ad MCZ Group S.p.A.
Riproduzione vietata

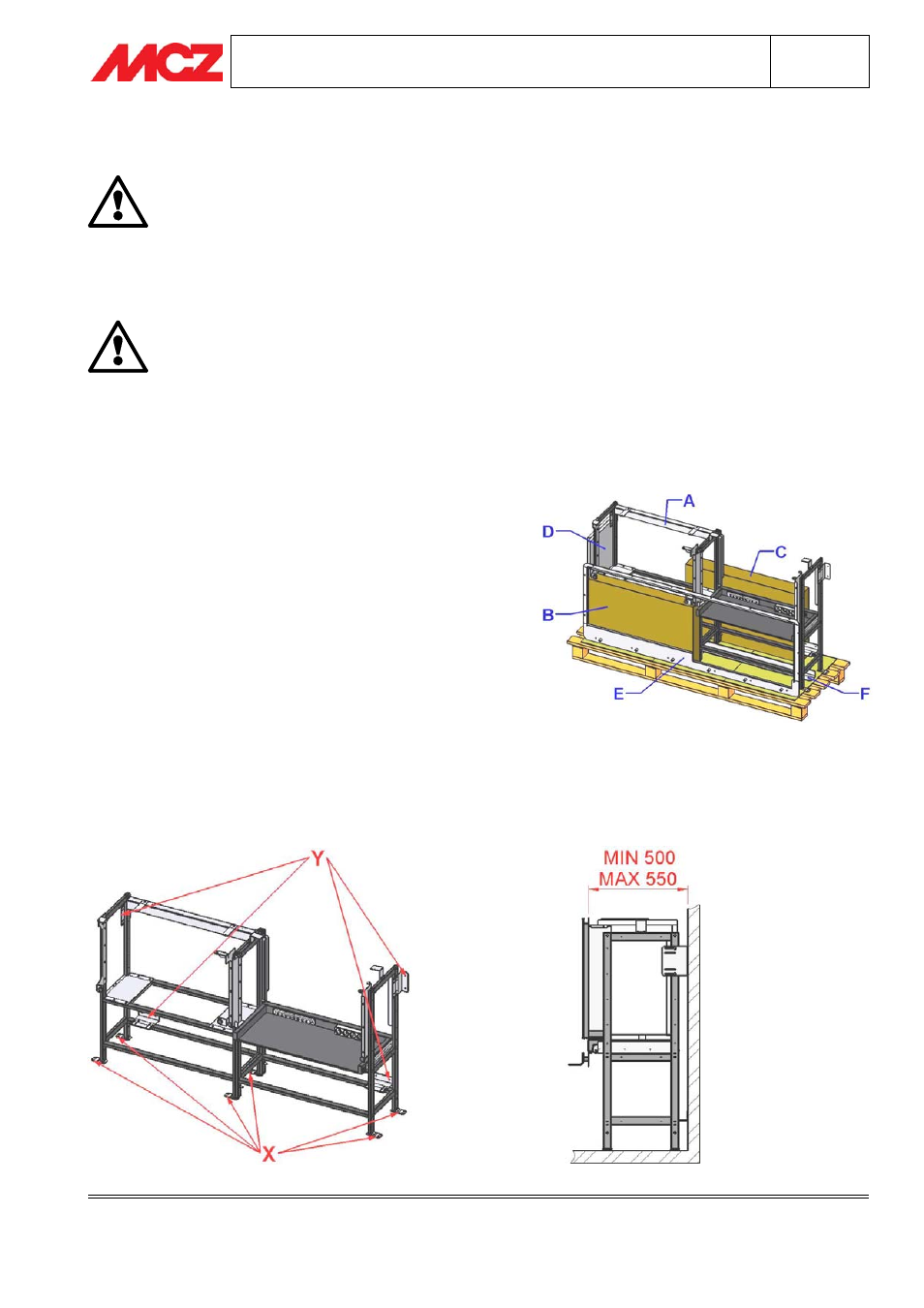

3. MONTAGGIO RIVESTIMENTO SCENARIO
Per una corretta installazione del rivestimento Scenario si consiglia di seguire in ordine le
sequenze di montaggio elencate nel manuale.
3.1. COMPONENTI RIVESTIMENTO SCENARIO
Il rivestimento deve essere sempre movimentato in posizione verticale esclusivamente
tramite carrelli. Si deve porre particolare attenzione affinché i componenti contenuti
nell’imballo siano preservati da urti meccanici che ne compromettono l’integrità.
Comunque la movimentazione dei prodotti deve essere fatta con cautela. Se possibile
disimballare il prodotto nei pressi dell’area dove verrà installato.
I materiali che compongo l’imballo non sono nè tossici né nocivi, pertanto non richiedono
particolari processi di smaltimento. Quindi lo stoccaggio, lo smaltimento o eventualmente
il riciclaggio è a cura dell’utilizzatore finale in conformità delle vigenti leggi in materia.
Non immagazzinare il rivestimento Scenario senza i relativi imballi.
Il rivestimento viene consegnato in un unico imballo contenente:
-A: telaio rivestimento (già versionato left o right),
-B: imballo contenente il televisore LCD LOEWE,
-C: imballo contenente i vetri estetici,
-D: imballo contenente i pannelli isolanti,
-E: cornice estetica,
-F: mensola.
3.2. POSIZIONAMENTO TELAIO RIVESTIMENTO
Posizionare il telaio nel luogo scelto per l’installazione e regolarlo a bolla avvitando o svitando gli appositi piedini.
Il telaio va fissato a pavimento e a parete o soltanto a parete, Mcz consiglia sempre di fissare il telaio sia nella
parte bassa (pavimento o parete) che nella parte alta.. Per ancorare il telaio a pavimento fissare le staffe “X” con
gli appositi tasselli in ottone e viti in dotazione. Per ancorare il telaio alla parete fissare le staffe “Y” con gli
appositi tasselli in ottone e viti in dotazione.
Esempio di rivestimento left
