MANUALE D’INSTALLAZIONE E UTILIZZO Capitolo 3
RIVESTIMENTO SCENARIO pag. 13
Capitolo 3 Servizio tecnico - Diritti riservati ad MCZ Group S.p.A.
Riproduzione vietata
3 4
5

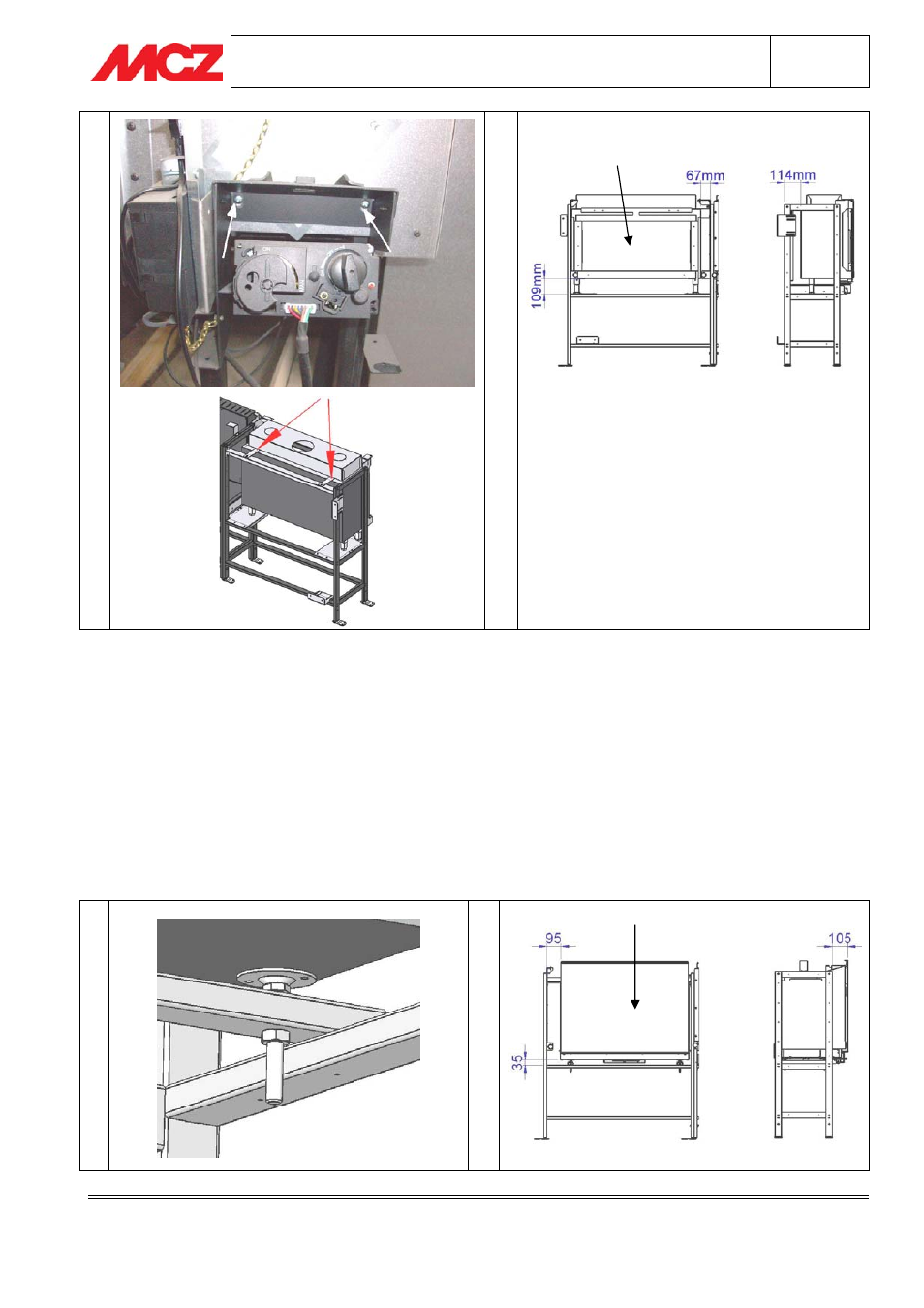

3.5. POSIZIONE TERMOCAMINO VIVO 90 WOOD
Estrarre il camino dal suo imballo, posizionarlo sopra i piedini regolabili montati sul telaio del rivestimento e
procedere con la messa a bolla del camino (figura 1) rispettando le quote indicate nella figura 2. Una volta messo
a bolla e verificate le quote, bloccare i controdadi dei piedini e bloccare il termocamino alla traversa montata al
telaio del rivestimento utilizzando le viti indicate nella figura 3. Prendere i profili imballati vicino alla cornice.
Rimuovere le viti che bloccano la copertura in alluminato nella parte alta del termocamino (figura 4) e montare il
profilo superiore (particolare piegato) sopra alla copertura e utilizzando le viti appena rimosse. Aprire la porta
fuoco del termocamino e montare i due profili laterali utilizzando le viti nere in dotazione (figura 4). Procedere
all’installazione della canna fumaria e alla predisposizione alla ventilazione (naturale o forzata) come descritto nel
manuale di uso e manutenzione del termocamino.
1 2
Frontale camino
Lato TV
Frontale camino
Lato TV
