3.3.1. Collegamenti elettrici all’impianto di casa
Dopo aver scelto la posizione desiderata per l’installazione del rivestimento, è necessario predisporre tutti i
collegamenti primari per far funzionare correttamente tutti i prodotti che si desidera utilizzare.
Predisposizioni indispensabili:
-presa alimentazione 230V
-presa TV analogica
-presa antenna satellitare (per utilizzare un decoder satellitare Pay-tv o visualizzare programmi satellitari)
-presa telefono (se si desidera utilizzare la Pay TV o internet in caso di collegamento a un PC)
-prese RCA (se si desidera collegare la TV ad un impianto stereo o dolby sorround).
3.3.2. Installazione e collegamenti elettrici TV

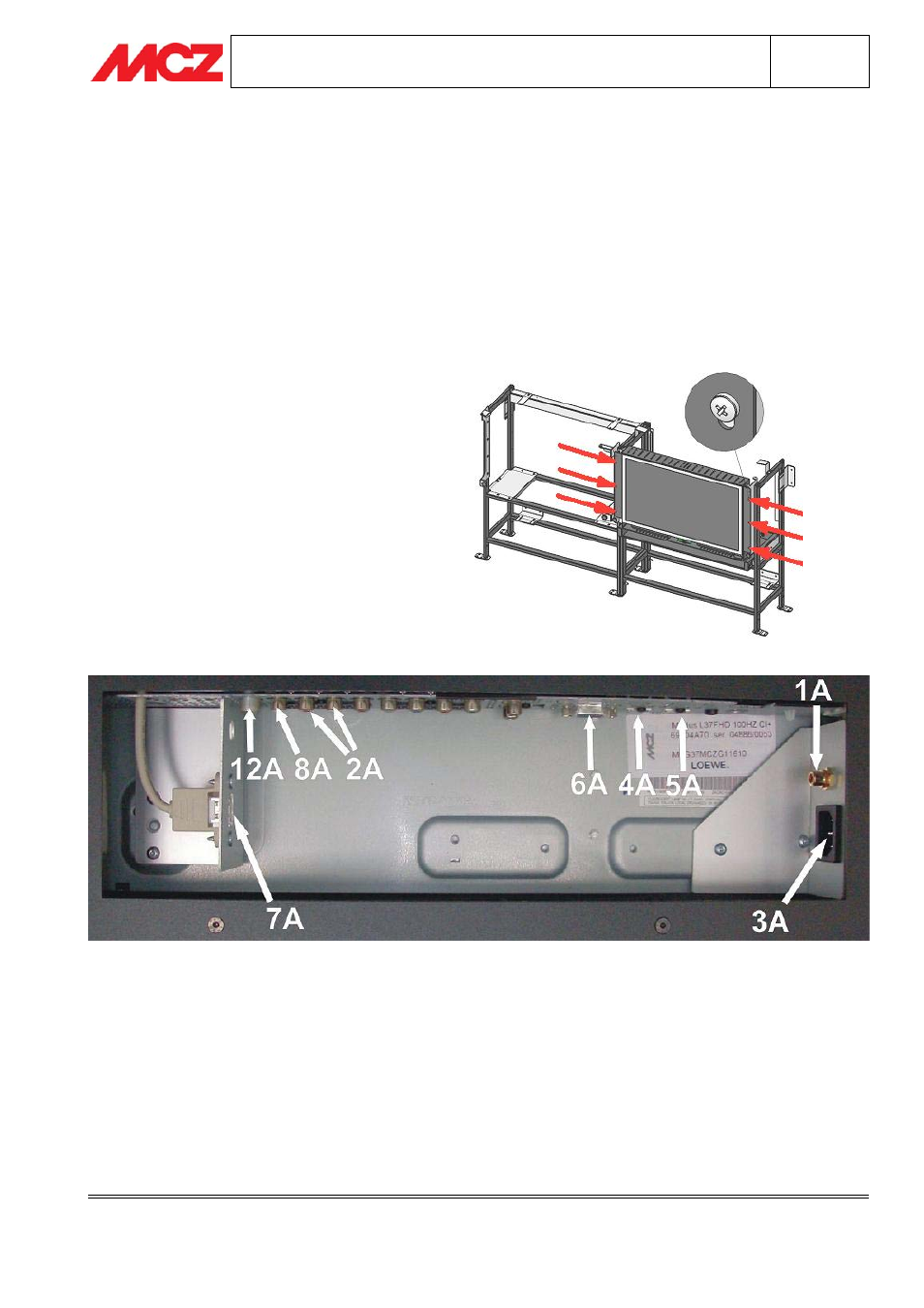

Con le 6 viti in dotazione (indicate con la freccia
nell’immagine a lato) montare la TV LOEWE nella
posizione più bassa consentita dalle asole sul
supporto dell’LCD.
Controllare, aprendo e chiudendo un po’ di volte il
cassetto, che non ci siano impedimenti nello
scorrimento. Se tale impedimento avvenisse, allentare
le viti di fissaggio e alzare l’LCD fino a quando si
risolve l’interferenza con il cassetto. Collegare tutti i
terminali del cablaggio indicati con la lettera “A” (vedi
schema cablaggio) alle predisposizioni sul retro della
TV LOEWE come nell’ immagine successiva.
