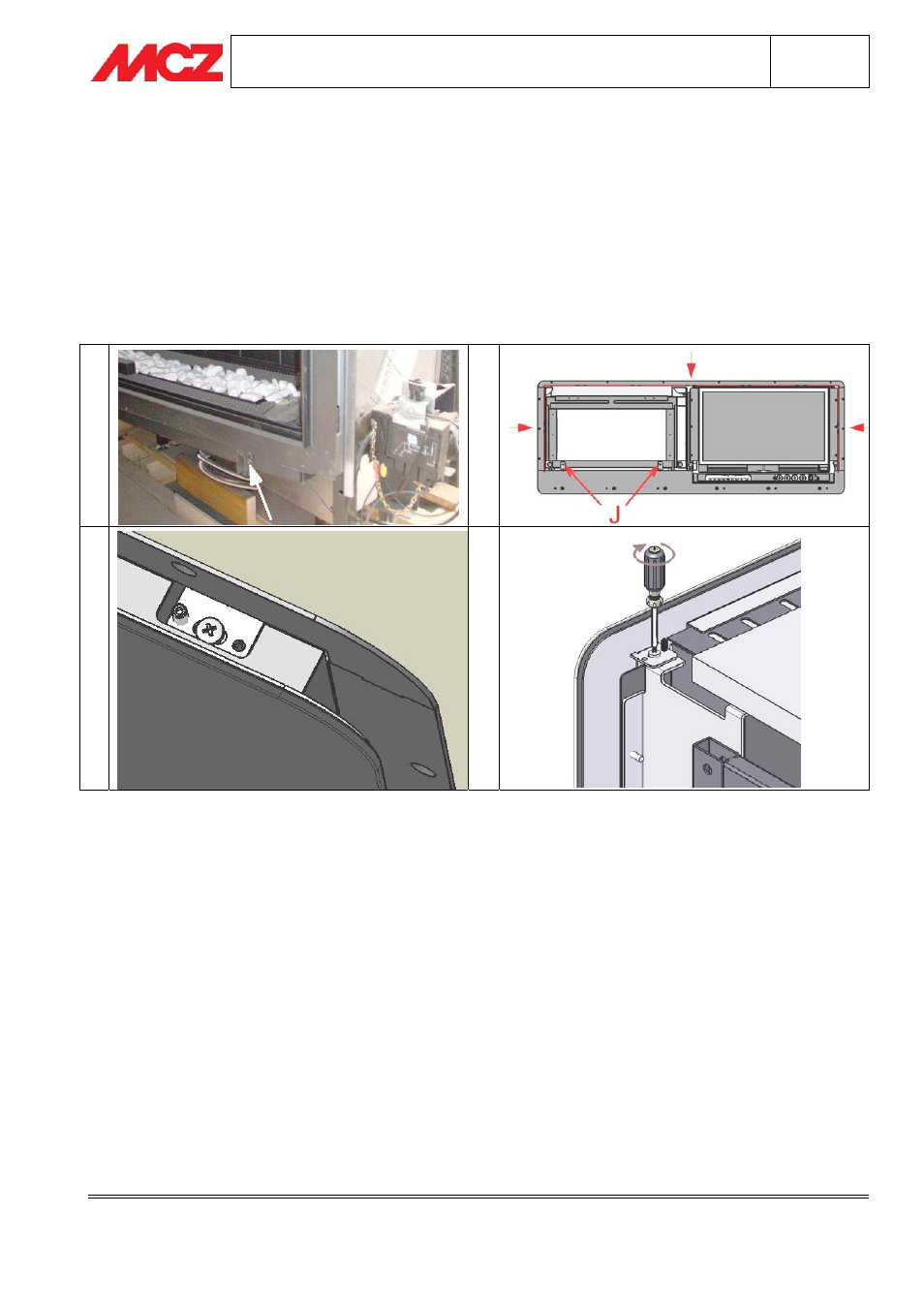

3.10. MONTAGGIO CORNICE GAS
Togliere i vetri estetici senza spostare le regolazioni effettuate al capitolo 3.7 e posizionarli in un luogo sicuro.
Fissare le staffe in dotazione (rif. J figura 2) al frontale del termocamino sfruttando i fori della cornice
precedentemente smontata (figura 1). Avvitare la cornice alle staffe fissate al camino. Verificare la bolla della
cornice e controllare che il cassetto si apra senza interferenze (figura 2). Bloccare la cornice con le apposite viti
da cartongesso in dotazione. Rimontare i vetri utilizzando le apposite aperture sul lato superiore della cornice
(figura 3) per effettuare una regolazione definitiva e bloccare il vetro con le viti di sicurezza (figura 4).
1 2
3 4
GAS TV
