MANUALE D’INSTALLAZIONE E UTILIZZO Capitolo 3
RIVESTIMENTO SCENARIO pag. 11
Capitolo 3 Servizio tecnico - Diritti riservati ad MCZ Group S.p.A.
Riproduzione vietata
3.3.3. Collegamenti nel cassetto
Il cassetto è dotato di una ciabatta con 3 posizioni libere di alimentazione (la 230V-1 è cablata all’alimentazione
della TV) compresa di interruttore generale (I/O) che serve a togliere la tensione alla TV LOEWE e a tutte le
periferiche.
ESEMPI DI INSTALLAZIONE PERIFERICHE:
Installazione decoder satellitare: collegare il decoder a
1- una delle prese di alimentazione libere sulla ciabatta,
2- uno dei due cavi HDMI (4B o 5B),
3- cavo dell’antenna satellitare (11B), per farlo bisogna scollegare i cavi 11B+12B (di serie sono collegati),
4- presa telefonica (9B) se si utilizza un servizio Pay TV.
Installazione lettore DVD: collegare lettore a
1- una delle prese di alimentazione libere sulla ciabatta,
2- uno dei due cavi HDMI (4B o 5B),
3- cavi di antenna IN (10B) e antenna OUT (8B) se il lettore è anche registratore
Installazione TV LOEWE: verificare che il cavo dell’alimentazione del televisore (3B) sia collegato a una delle
prese di alimentazione libere sulla ciabatta. Se non si utilizza una periferica esterna (dove l’antenna di casa è
collegata al DVD che invia il segnale alla TV) per collegare il televisore direttamente all’antenna basta collegare i
cavi di antenna IN (10B) con quello di antenna OUT (8B). Per utilizzare il Decoder Satellitare integrato alla TV

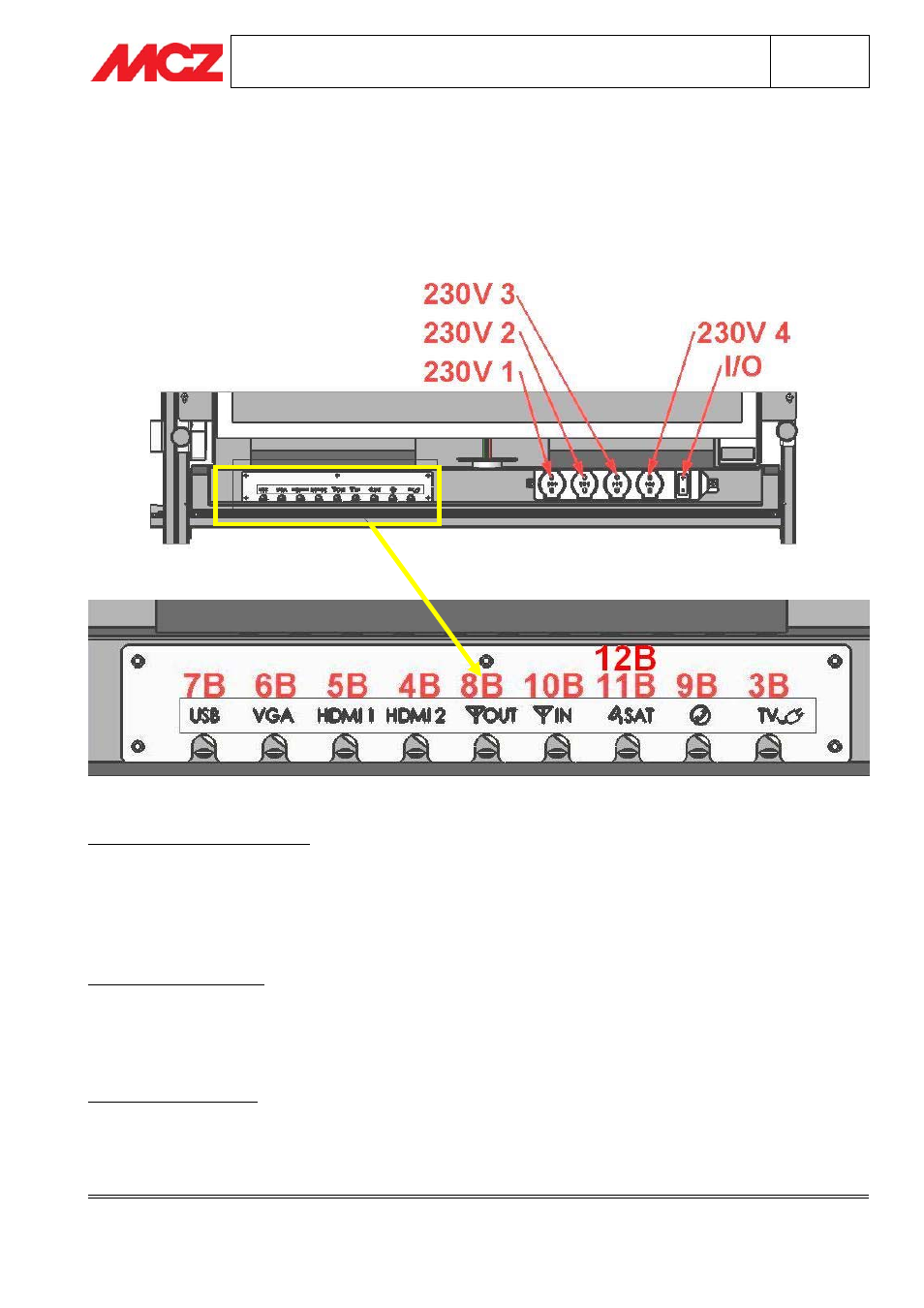

Cassetto visto frontalmente
