I-58
Preparativi

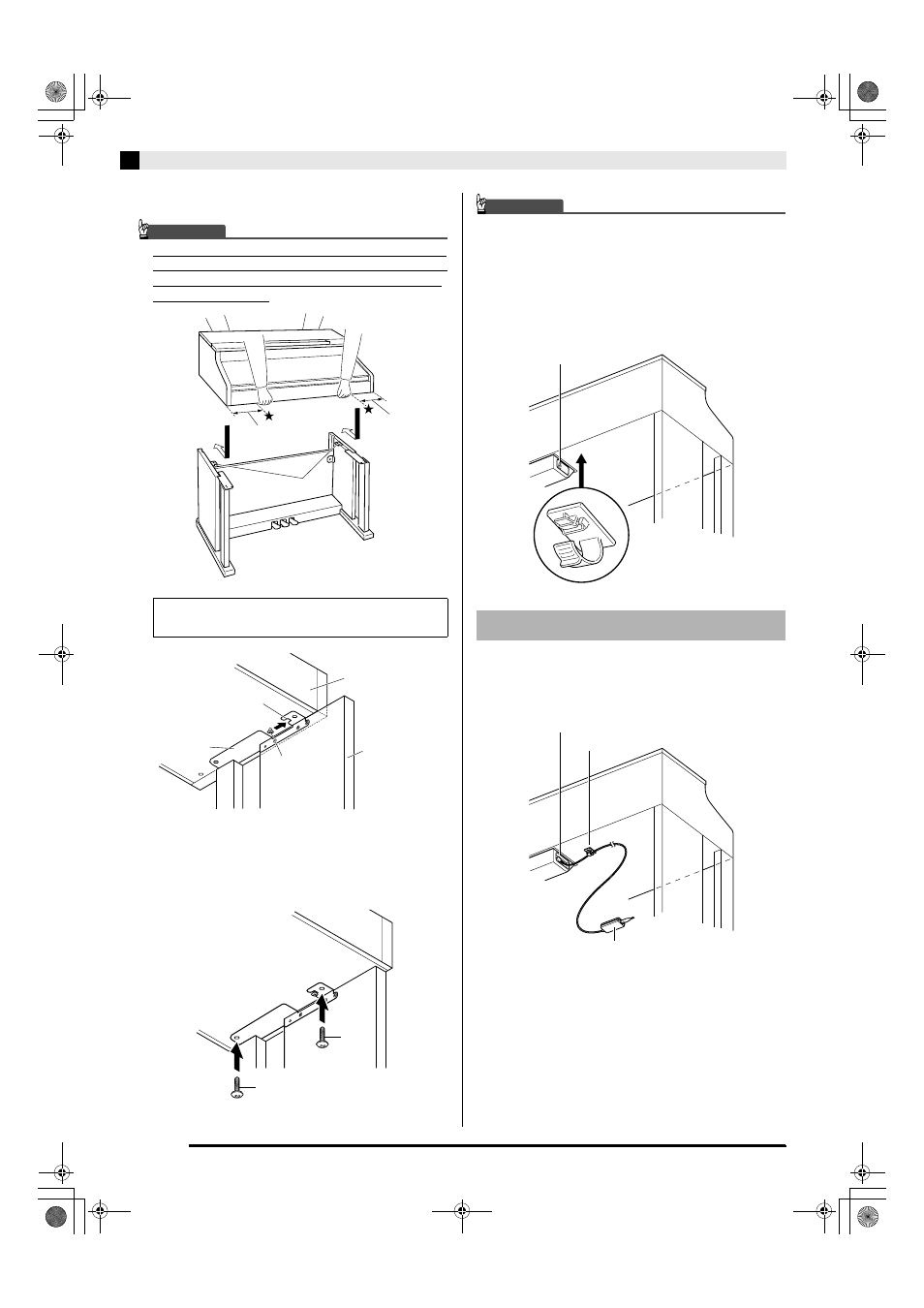

7.
Posizionare il piano sul supporto.
IMPORTANTE!
• Per assicurarsi di non schiacciarsi le dita tra il piano
e il supporto, afferrare il piano sui suoi lati (non sulle
sue estremità) alle posizioni segnalate con le stelle
(
) nell’illustrazione.
8.
Innanzitutto, usare le due viti J per fissare il
retro del piano al supporto.
Successivamente, usare le due viti
J per
fissare la parte frotale del piano.
IMPORTANTE!
• Le viti J mantengono in posizione il piano e non lo
fanno scivolare dal supporto. Non usare mai il piano
senza le viti
J installate.
9.
Applicare il fermaglio M del cavo del
trasformatore in prossimità del terminale di
alimentazione (DC 24V).
1.
Inserire la spina del trasformatore CA in
dotazione con il piano digitale nel suo
terminale di alimentazione (DC 24V).
• A questo punto le viti 8 sul fondo del piano dovranno
agganciarsi nei ritagli delle staffe del supporto 9.
9
Almeno 10 cm
Almeno 10 cm
9
8
Ritaglio della staffa
Retro del piano
Pannello laterale
del supporto
J
J
Per collegare i cavi
M
Terminale DC 24V
Fermaglio M
Spina del trasformatore CA
Trasformatore CA in dotazione
